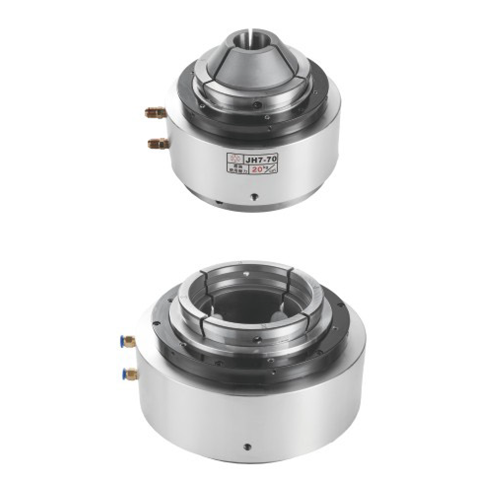

空压／油压回转夹头
铝合金缸体轻、散热好；夹持重复精度随测点变化，样册常在离端面约 10mm 处给出约 0.05～0.1mm 区间；油压规格夹持力更大，更适合重切削。防尘结构利于轴承寿命。防水能力有限，应避免长时间高压喷射切削液；压力与转速须遵守厂家限制。
筒夹卡盘与夹头系列
按介质、安装方式、夹紧方向和应用场景，浏览气动、油压、回转、固定与被动式夹头产品。

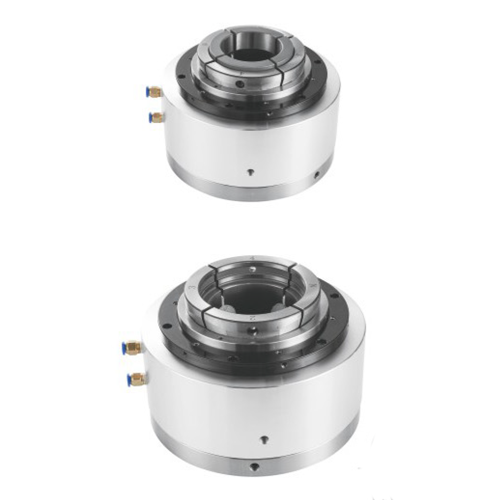

空压／油压回转夹头（强制松开升级款）
在轻量铝合金缸体与防尘轴承保护基础上，强制松开机构有利于稳定退料；空压规格可实现较快夹紧／松开节拍。夹持精度标定与测点需对照样本。同样须注意防水边界，不宜长期带压切削液；高疲劳使用须装防护罩。

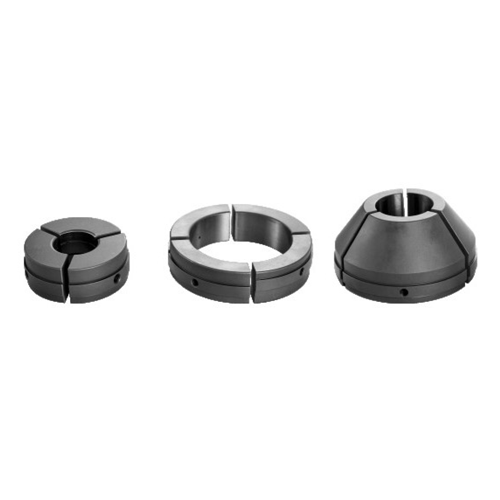

空油压夹头副爪
适用于同系列空压／油压夹头的夹持范围扩展与夹持面定制，可根据工件直径、材质和表面要求选择硬爪、软爪或定制爪型。选型时需与主夹头型号、允许行程和爪座接口一并确认。

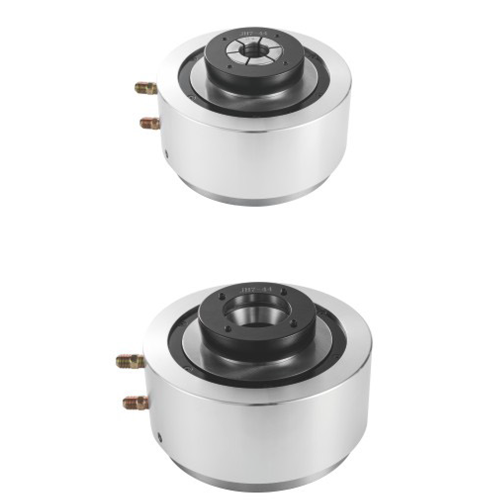

JH(A)7-44 空油压回转快速夹头
本体精度可达约 0.01mm，夹持精度约 0.03mm（样册以离端面约 20mm 测点表述）；夹持力强，适合重切削。铝制缸体散热好，轴承侧防尘。防水能力不足，不应使用切削液；压力、转速与轴承寿命须按关系曲线执行。

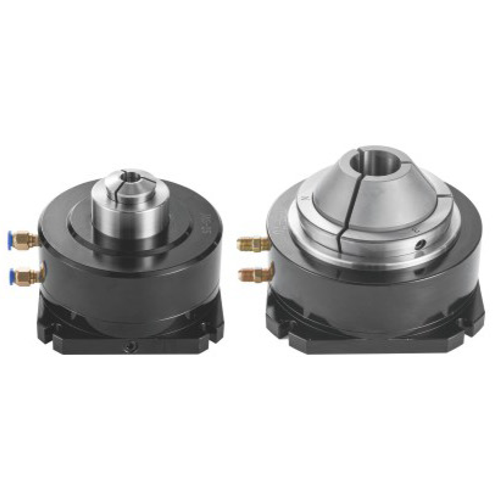

JAS 空压固定型夹头
JAS-15 配 YB-15 筒夹，JAS-25 配 YB-25 筒夹，按工件尺寸更换。型号 40 及以上采用可换式副爪，在变径频繁时降低成套筒夹投入。系列上 JA 偏空压、JH 偏油压，密闭缸可在空压／油压间按所需夹持力折中选型。
JHS 油压固定型夹头
在 YB 筒夹搭配、40 以上可换副爪降变径成本、圆盘多站加工机等要点上与气动固定型并行；差别在于以油压输出换取更高扭矩与刚性，需核对油压接口、清洁度与安装刚性。

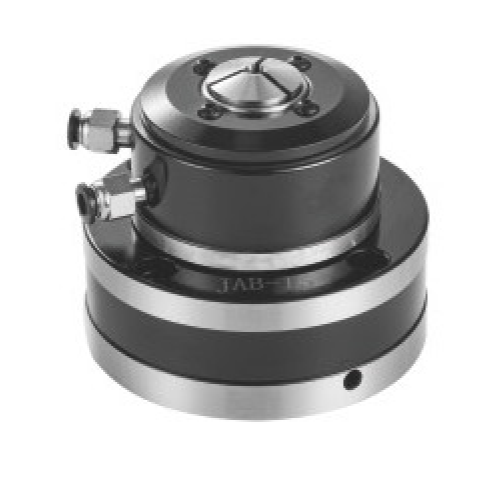

JAB 空压回转型夹头（前推型）
双向动力、强制开启筒夹减轻卡料；气源中断可呈自锁状态（以装机与安全规范为准）。法兰直联主轴，可用三点组合气阀接入机床控制。前推设计令筒夹在夹紧过程中不前窜，利于控制工件长度；本体精度 0.005mm 级，夹持精度 0.015mm 级（更高精度需配更高等级筒夹）。
JAD 空压回转型夹头（后拉型）
与前推相比，夹紧力方向与基准配合不同；同样具备强制开启、防滞料与断气自锁等安全向设计。法兰安装与三点组合阀接入与 JAB 思路一致。本体精度 0.005mm，夹持精度 0.015mm（以对应型号技术资料为准）；重载切削参数须按样本。

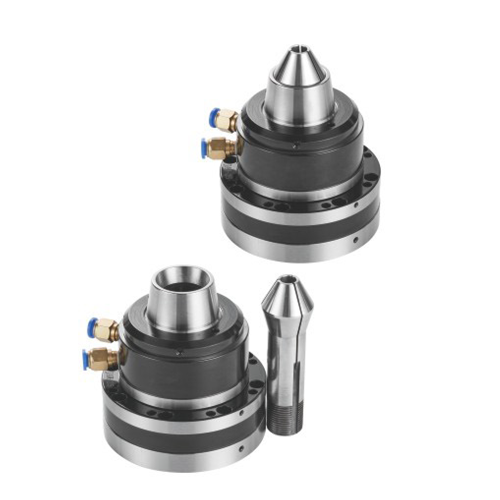

JAW 精密高速空压夹头
双向作动、强制开启筒夹；气源中断可自锁。法兰直联加三点组合气阀。本体精度 0.005mm 内，夹持精度可调到 0.005mm 内。适合在高转速与低温升要求下长期使用。

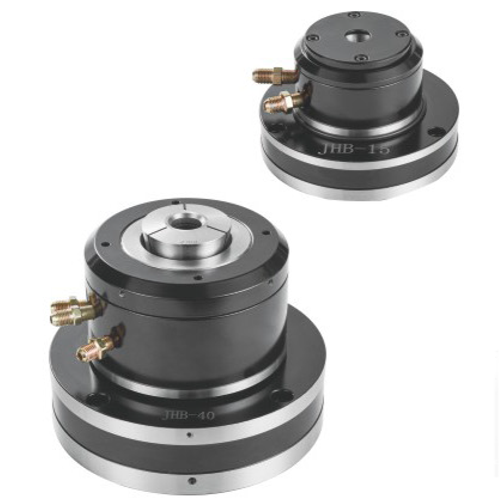

JHB 油压回转型夹头
强制开启、防卡料；压力异常时的保持／自锁策略以液压回路与型号说明为准。后拉式筒夹不在夹紧中后移的特点便于控长，可选用辅助顶出等结构。与高速空压系列相比，更偏重工况与油路完整性。

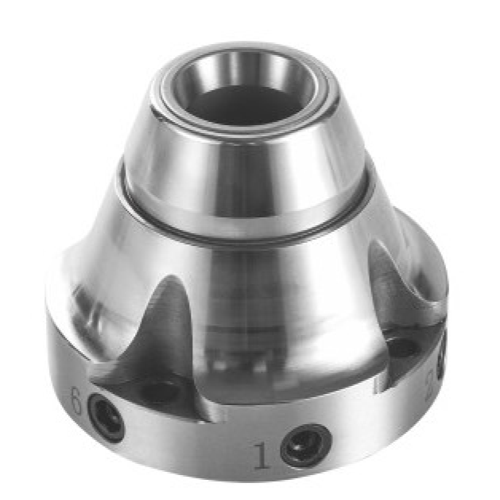

JT-W 被动夹头
本体回转精度≤0.005mm；六向微调螺母可把精度压到约 0.003mm。最高使用转速 6000r／min（型号与动平衡条件以样本为准）。

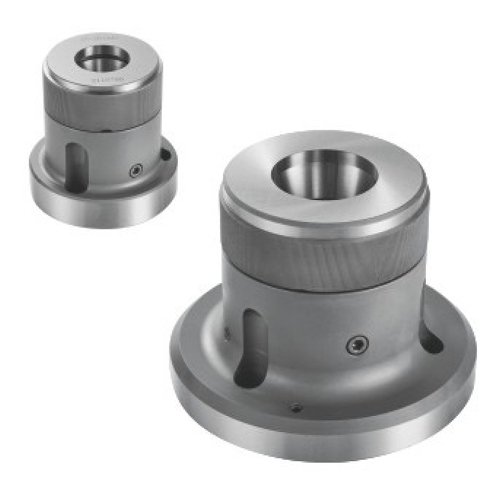

JP 前推式被动夹头
前推筒夹不移位，利于保持工件轴向尺寸；筒夹安装便捷。多型号覆盖 163E～193E 等系列，额定转速随型号在约 4000～7000r／min 区间变化（以样本为准）。
如何选配筒夹卡盘与夹头
先分清三类问题：动力介质是气还是油、是否随主轴回转、夹紧方向是前推、后拉还是被动由后置缸完成。再核对防水与切削液策略、油压是否回油、副爪／筒夹系列与机床法兰／阀组接口。
- 气动夹头与油压夹头：气动方案利于快节拍，在气源洁净、负载匹配时部署简单；油压方案更容易获得较高夹持力与刚性，适合重切削与需回油的低速高扭矩场合（如 JHB）。密闭缸固定式（JAS／JHS）可按输出力在空压／油压间折中。
- 回转与固定：回转夹头装在旋转主轴；固定夹头装在台面或工装机座，服务钻铣、攻丝与多站圆盘线。
- 前推与后拉（JAB 与 JAD）：前推利于筒夹不前窜、控工件长度；后拉依赖后拉基准面，适合后定位阶面明确的轴件。
- 内置缸与外置回转缸：JA、JF、JH744 等强调内藏缸，有利于省空间与简化管路；固定式则多为密闭缸直装工位。
- 防水与切削液：多款回转夹头防水能力有限，说明书常要求避免长期高压切削液；JH744 等明确不宜使用切削液。选型前先定冷却方案。
- 安全护罩：管轴高速开夹存在筒夹疲劳断裂风险，规范要求装防护罩；产线安全评估须纳入。
- 副爪与筒夹成本：JAS／JHS 在≥40 常用可换副爪，可降低频繁成套筒夹变径的成本；JT-W、JP 则需对准精密筒夹系列或 E 系列规则。
- 被动式（JT-W／JP）：由后置缸或拉杆施力，夹头本体偏定位与微调；与主动回转夹头的适用主机不同。
- 油压回路与回油：JHB 一类油压回转夹具常必须回油，选型时同步设计补油／回油与清洁度。
常见问题
筒夹卡盘适合哪些工件？
棒料、管轴、台阶轴及需要外圆与端面一并装夹的回转体；管轴切断与车削可重点看内置缸回转系列与 JH744。固定式更适合钻铣类不回转工位。被动式面向精密刀具、工具磨与标准车床主轴配套。
气动夹头和油压夹头如何选择？
在气源品质合格、负载匹配的前提下，气动部署简单、节拍快；需要更高夹持力、重切削或已有稳定油压站时选油压。固定密闭缸可先框定 JAS／JHS，再按输出力定介质。油压回转夹头还需同步确认回油方式、油液清洁度和接口条件。
回转气动夹头和固定式夹头有什么区别？
前者随主轴旋转，用于车削类主机；后者装在固定基座，用于钻、铣、攻丝及多工位转盘。JAS／JHS 强调防水防尘与 YB 筒夹加大规格副爪组合。
前推式与后拉式回转夹头有什么区别？
前推（JAB）夹紧过程中筒夹不前窜，适合控长；后拉（JAD）依靠后拉面建立基准，适合台阶定位清晰的轴类。两者都可内涨或外夹，精度以对应型号的产品样本和出厂技术资料为准。
是否所有回转夹头都适合大量使用切削液？
不一定。多款回转夹头防水有限，需避免长时间高压冲洗；JH744 等明确不宜使用切削液。在湿式加工前须对照单页介质条款并设计防护。
是否必须安装防护罩？
管轴类高速夹紧工况下，疲劳断裂有风险，规范要求使用防护罩；具体以现场安全规程与厂家文件为准。
液压筒夹卡盘与气动筒夹卡盘在产线里怎么理解？
本页重点说明以筒夹和夹头为核心的夹持方案，选型时应优先核对筒夹规格、夹头本体、驱动介质和主轴鼻端。二者都以筒夹为夹持核心，差别在介质：气动方案利于快节拍与洁净现场；油压方案更容易获得较高夹持力与阻尼，但系统更复杂。
被动式夹头适合哪些设备？
JT-W 面向工具磨、五轴工具磨与高转速精密微调；JP 面向标准车床主轴鼻端与前推式被动夹紧。二者都由后置执行件施力，主轴鼻端与转速档须对表。
激光切管或封口机转盘可以用哪几类夹头？
JA、JF 等前置回转夹头在单页中面向激光切管、封口机等专用转盘及管轴加工；仍须核对转速、介质与护罩。
副爪更换要注意什么？
确认主夹头型号、副爪槽型与允许行程；JAS／JHS≥40 通过可换副爪降低整套筒夹变径成本。装后以小载荷试夹并复测跳动。
询价需要准备哪些资料？
机床型号、主轴鼻端或台面安装条件、最大转速、工件简图与材料、夹持直径范围、节拍目标、气源或油压额定值与安装条件、冷却／防护要求、现用夹持方式与痛点，便于核对型号、副爪与附件。
