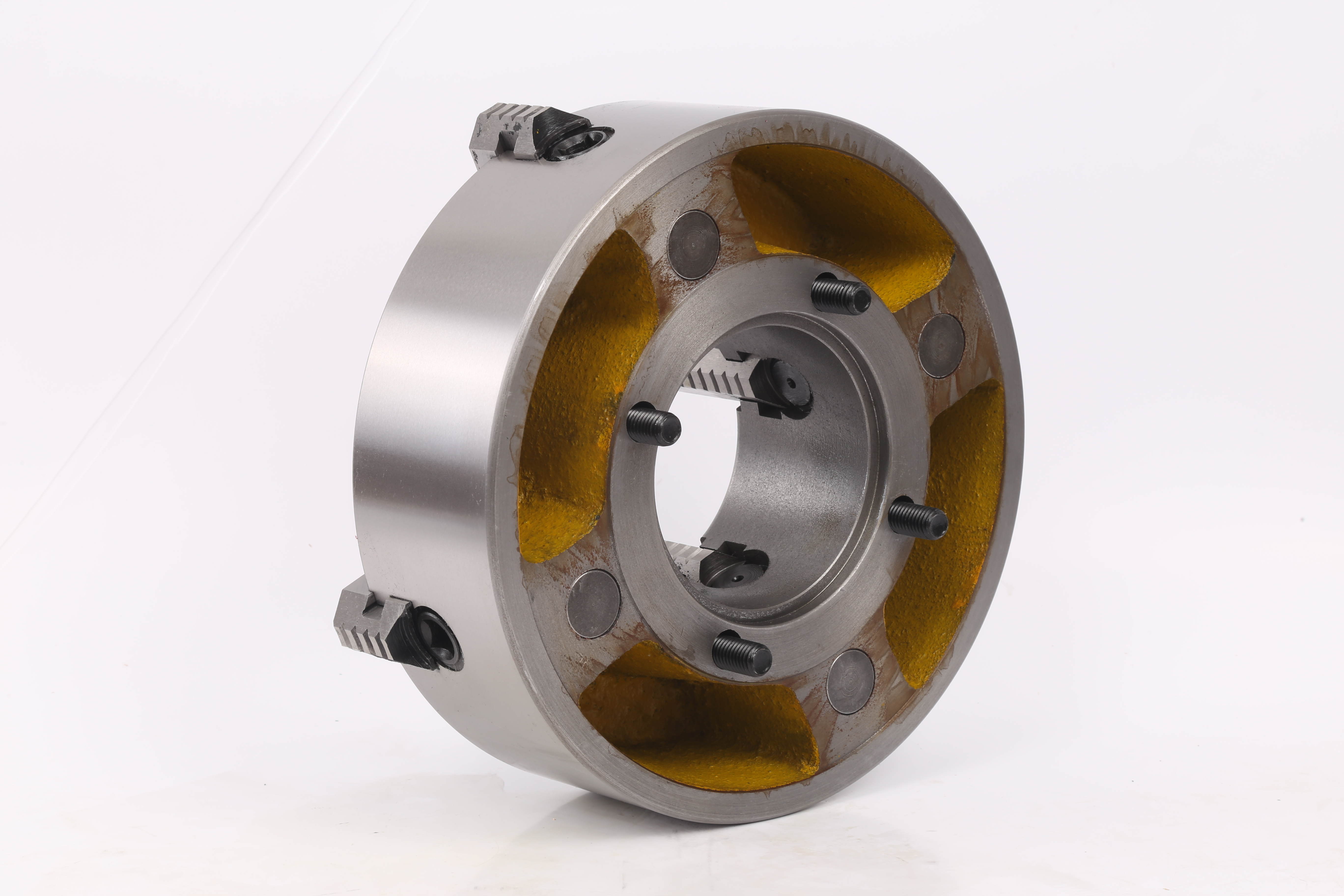

产品概述
四爪单动卡盘（直止口）采用四个夹爪分别调整的结构，每个夹爪可单独移动，适合方形件、偏心件、不规则工件和需要人工找正的加工场景。与四爪自定心卡盘相比，单动结构调整时间更长，但能适应更多非标准工件。
直止口结构通常配合法兰安装，适用于普通车床、数控车床和旧设备替换。选型时应核对卡盘外径、安装止口、安装孔位、法兰尺寸、主轴鼻端、夹持范围和工件重量。
核心特点

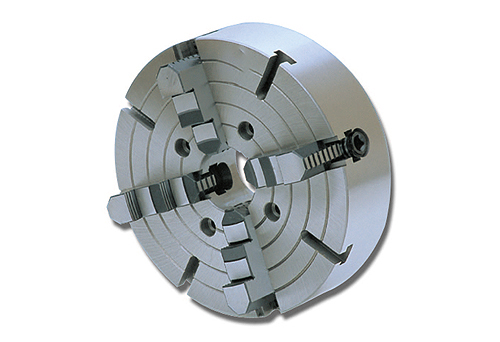

四爪独立调整
四个夹爪可分别移动，便于夹持方形件、偏心件和不规则工件。
适合人工找正
可通过逐爪调整工件位置，适合需要找正中心、偏心加工或定位不规则外形的场景。

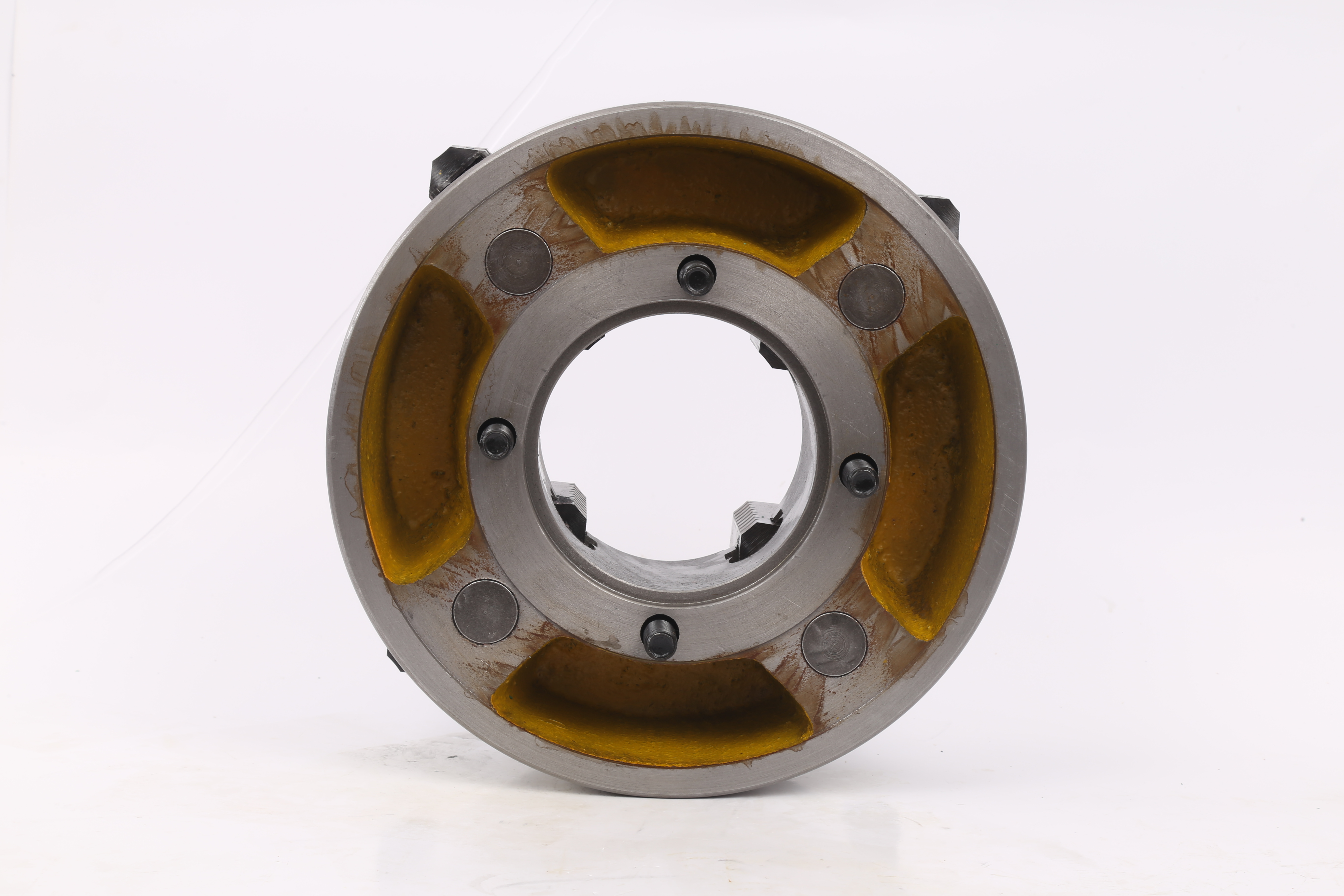

直止口结构，便于配法兰
直止口卡盘通常通过过渡法兰与车床主轴鼻端连接，适合不同设备接口的配套和替换。
规格覆盖常用车削
可按卡盘外径、夹持范围、安装尺寸和工件重量选择，适合维修、单件加工和通用车削。
适用场景
- 方形件和矩形件夹持；
- 偏心件和不规则工件找正；
- 单件、小批量车削加工；
- 需要逐爪调整的加工场景；
- 普通车床和数控车床配套；
- 旧四爪单动卡盘替换；
- 需要通过法兰适配主轴鼻端的设备。
参数与尺寸资料
以下资料用于核对四爪单动卡盘（直止口）的卡盘外径、安装尺寸、夹持范围、安装孔位、卡盘高度和净重。具体规格以产品样本和出厂技术资料为准。

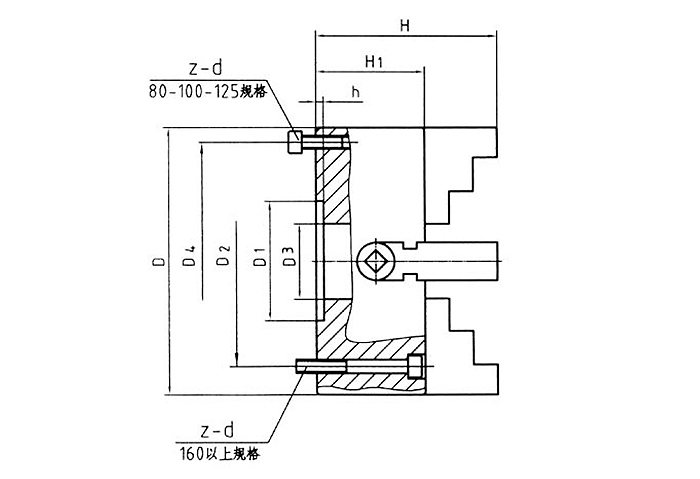

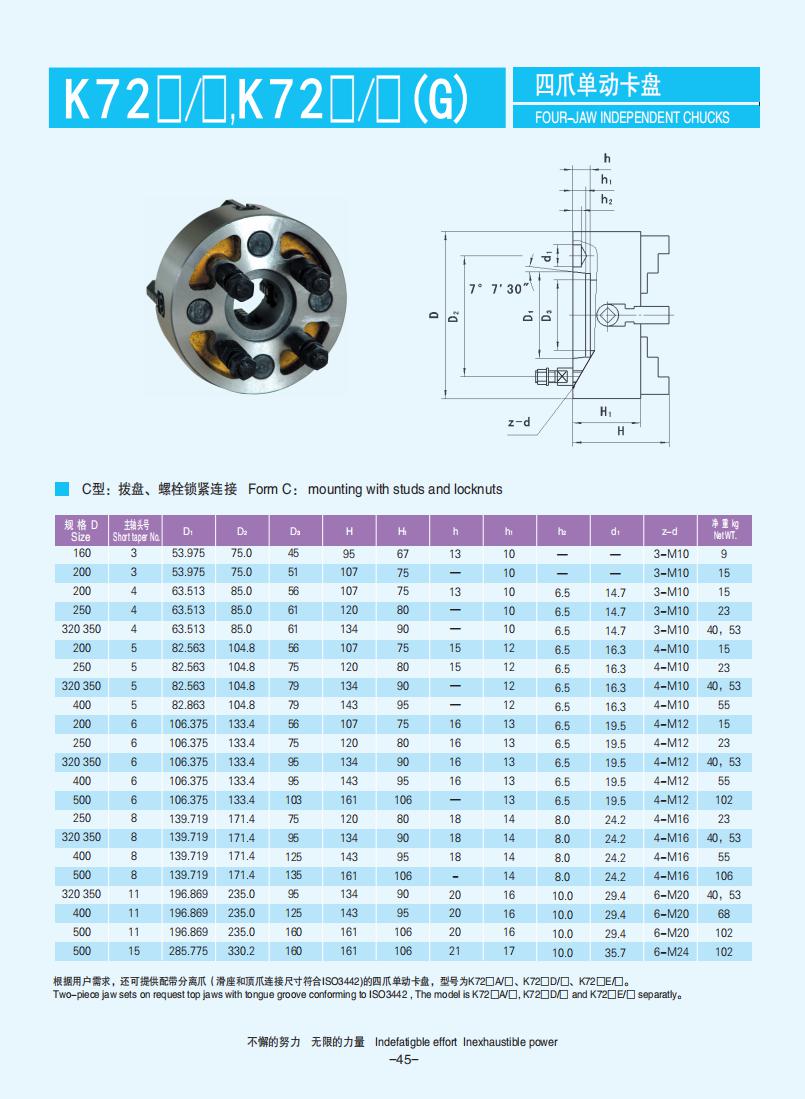

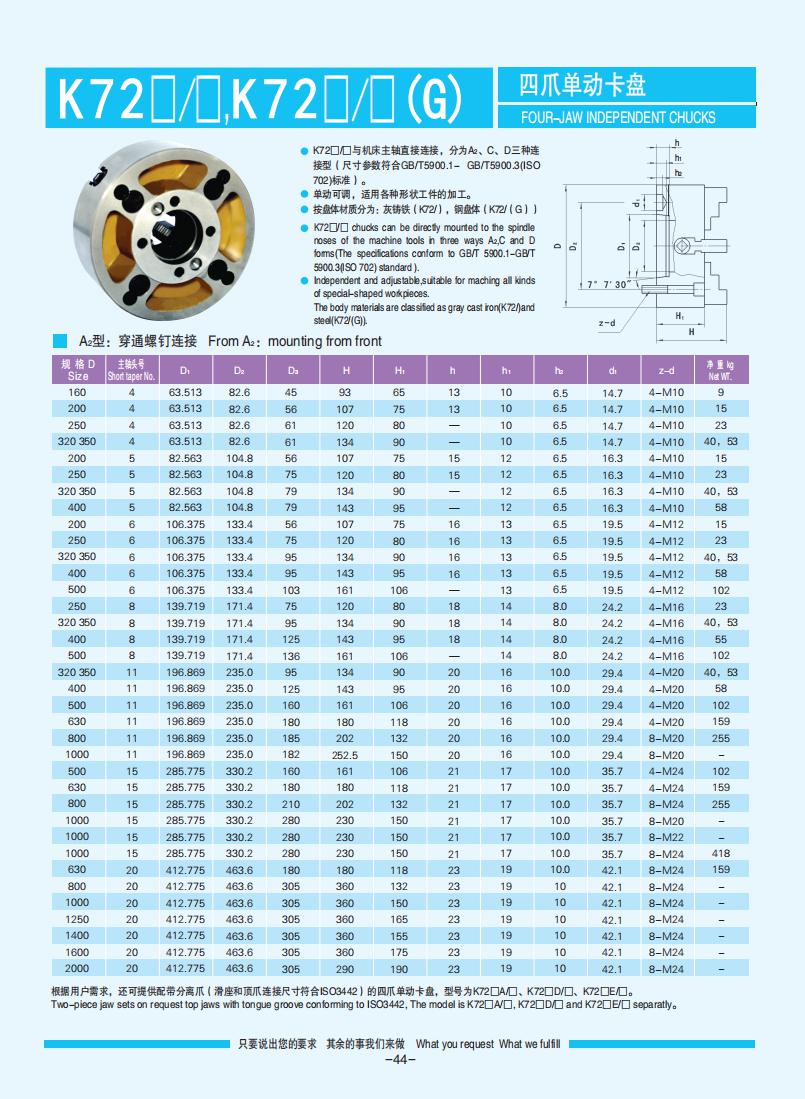

四爪单动卡盘（直止口）安装尺寸、夹爪结构和孔位示意。

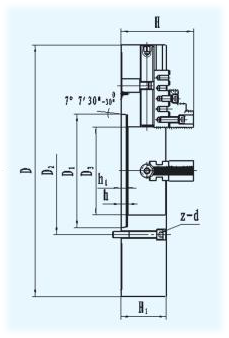

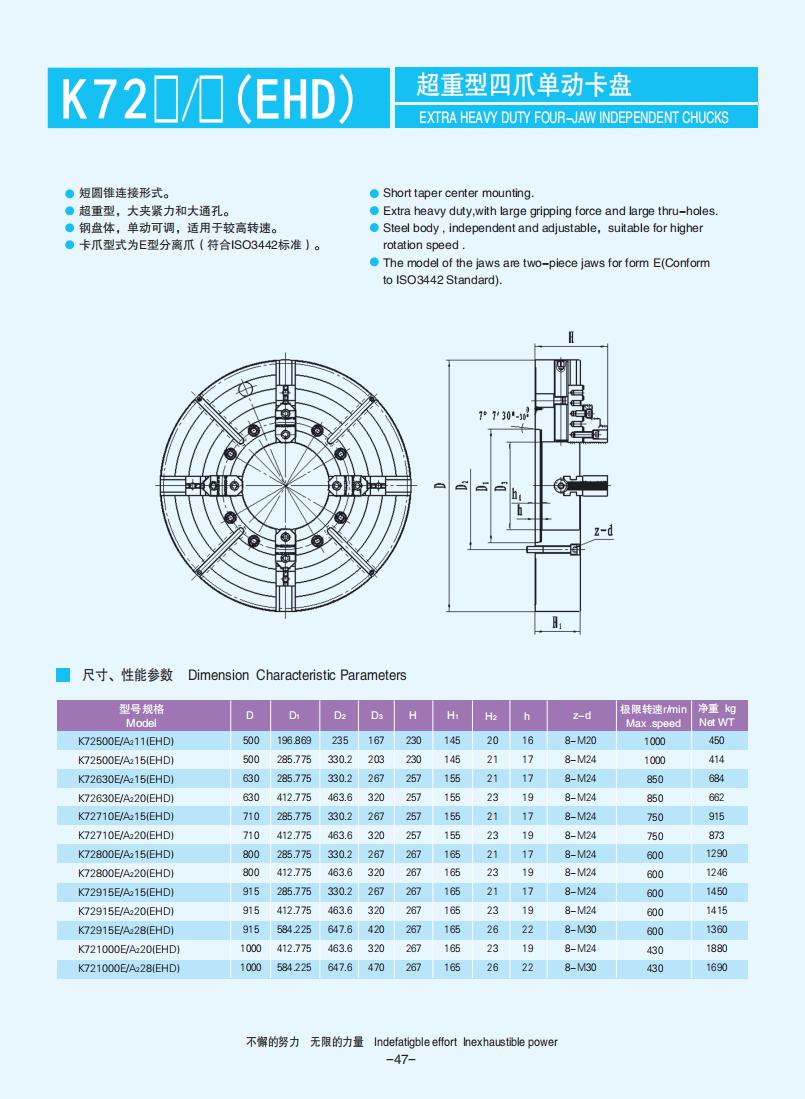

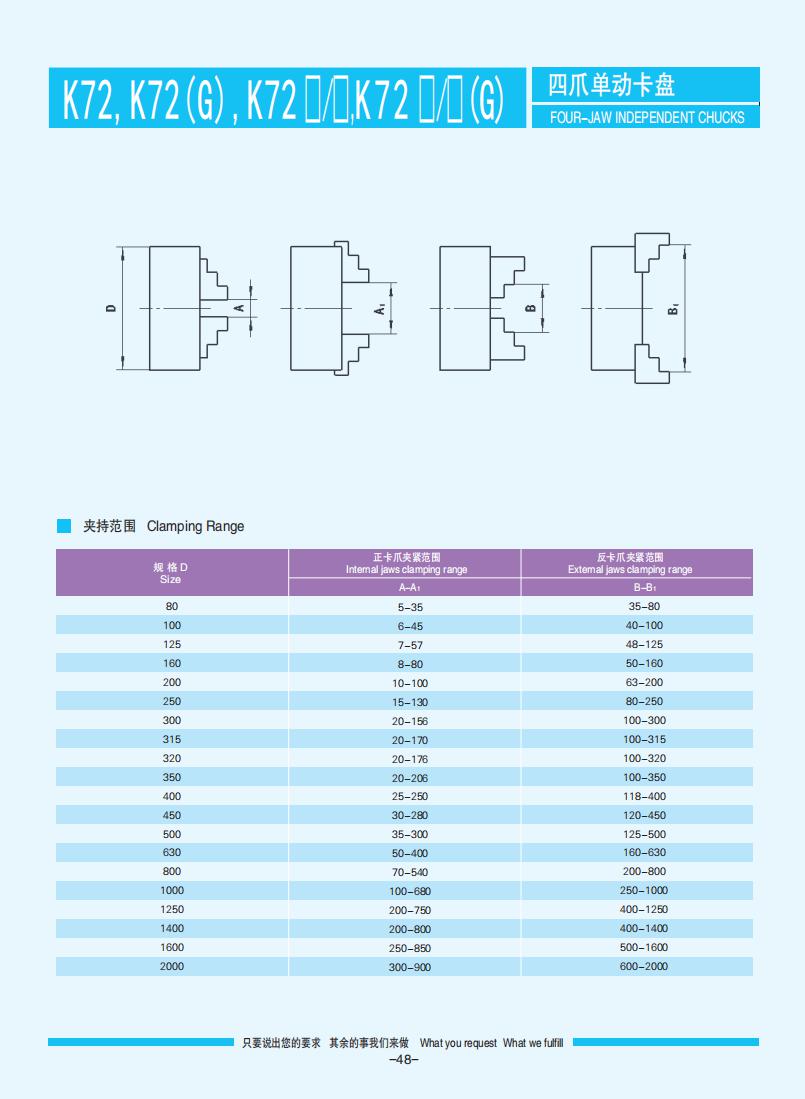

四爪单动卡盘大通孔与夹持范围补充示意。

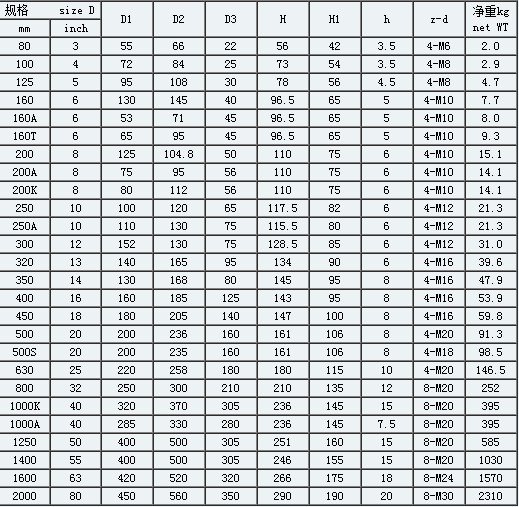

型号与尺寸参数
| 规格 mm | 规格 inch | D1 | D2 | D3 | H | H1 | h | z-d | 净重kg |
|---|---|---|---|---|---|---|---|---|---|
| 80 | 3 | 55 | 66 | 22 | 56 | 42 | 3.5 | 4-M6 | 2.0 |
| 100 | 4 | 72 | 84 | 25 | 73 | 54 | 3.5 | 4-M8 | 2.9 |
| 125 | 5 | 95 | 108 | 30 | 78 | 56 | 4.5 | 4-M8 | 4.7 |
| 160 | 6 | 130 | 145 | 40 | 96.5 | 65 | 5 | 4-M10 | 7.7 |
| 200 | 8 | 125 | 104.8 | 50 | 110 | 75 | 6 | 4-M10 | 15.1 |
| 250 | 10 | 100 | 120 | 65 | 117.5 | 82 | 6 | 4-M12 | 21.3 |
| 320 | 13 | 140 | 165 | 95 | 134 | 90 | 6 | 4-M16 | 39.6 |
| 400 | 16 | 160 | 185 | 125 | 143 | 95 | 8 | 4-M16 | 53.9 |
| 500 | 20 | 200 | 236 | 160 | 161 | 106 | 8 | 4-M20 | 91.3 |
| 630 | 25 | 220 | 258 | 180 | 180 | 115 | 10 | 4-M20 | 146.5 |
| 800 | 32 | 250 | 300 | 210 | 210 | 135 | 12 | 8-M20 | 252 |
| 1000K | 40 | 320 | 370 | 305 | 236 | 145 | 15 | 8-M20 | 395 |
| 1250 | 50 | 400 | 500 | 305 | 251 | 160 | 15 | 8-M20 | 585 |
| 2000 | 80 | 450 | 560 | 350 | 290 | 190 | 20 | 8-M30 | 2310 |
表中尺寸用于初步核对卡盘外径、止口尺寸、安装孔位、卡盘高度和净重。实际选型时，还需结合工件形状、找正方式、夹持范围、过渡法兰和加工负载确认。
订购四爪单动卡盘（直止口）时，请提供机床型号、主轴鼻端信息、计划配套法兰尺寸、卡盘外径、工件形状、夹持范围和加工方式。
选型与询价需提供的信息
- 机床型号和主轴鼻端信息；
- 计划使用的卡盘外径；
- 是否已有过渡法兰；
- 工件形状、重量和夹持范围；
- 是否需要偏心找正；
- 夹持长度和加工方式；
- 现用卡盘照片和背面安装尺寸；
- 是否用于维修替换或新设备配套。
常见问题
四爪单动卡盘（直止口）适合哪些工件？
适合方形件、偏心件、不规则工件和需要逐爪找正的工件，也适合部分单件和小批量车削加工。
四爪单动和四爪自定心有什么区别？
四爪单动的每个夹爪可单独调整，适合找正和不规则工件；四爪自定心的四个夹爪同步移动，适合快速夹紧。
直止口四爪单动卡盘需要法兰吗？
通常需要配过渡法兰使用。安装前应核对卡盘背面止口、安装孔位、法兰尺寸和车床主轴鼻端。
四爪单动卡盘适合偏心加工吗？
适合。四个夹爪可分别调整，便于将工件调到需要的位置，常用于偏心件和不规则件找正。
四爪单动卡盘找正会比自定心慢吗？
通常会更慢。单动结构需要人工逐爪调整，但可获得更灵活的夹持位置。
如何确认四爪单动卡盘规格？
需要确认卡盘外径、安装止口、安装孔位、夹持范围、工件重量、主轴鼻端和法兰尺寸。
能否夹圆形工件？
可以夹圆形工件，但通常需要人工找正。若主要加工圆棒并追求快速装夹，三爪自定心卡盘更常用。
询价需要提供哪些资料？
请提供机床型号、主轴鼻端、卡盘外径、工件图纸或照片、夹持范围、是否需要偏心找正，以及现用卡盘照片。
