产品概述

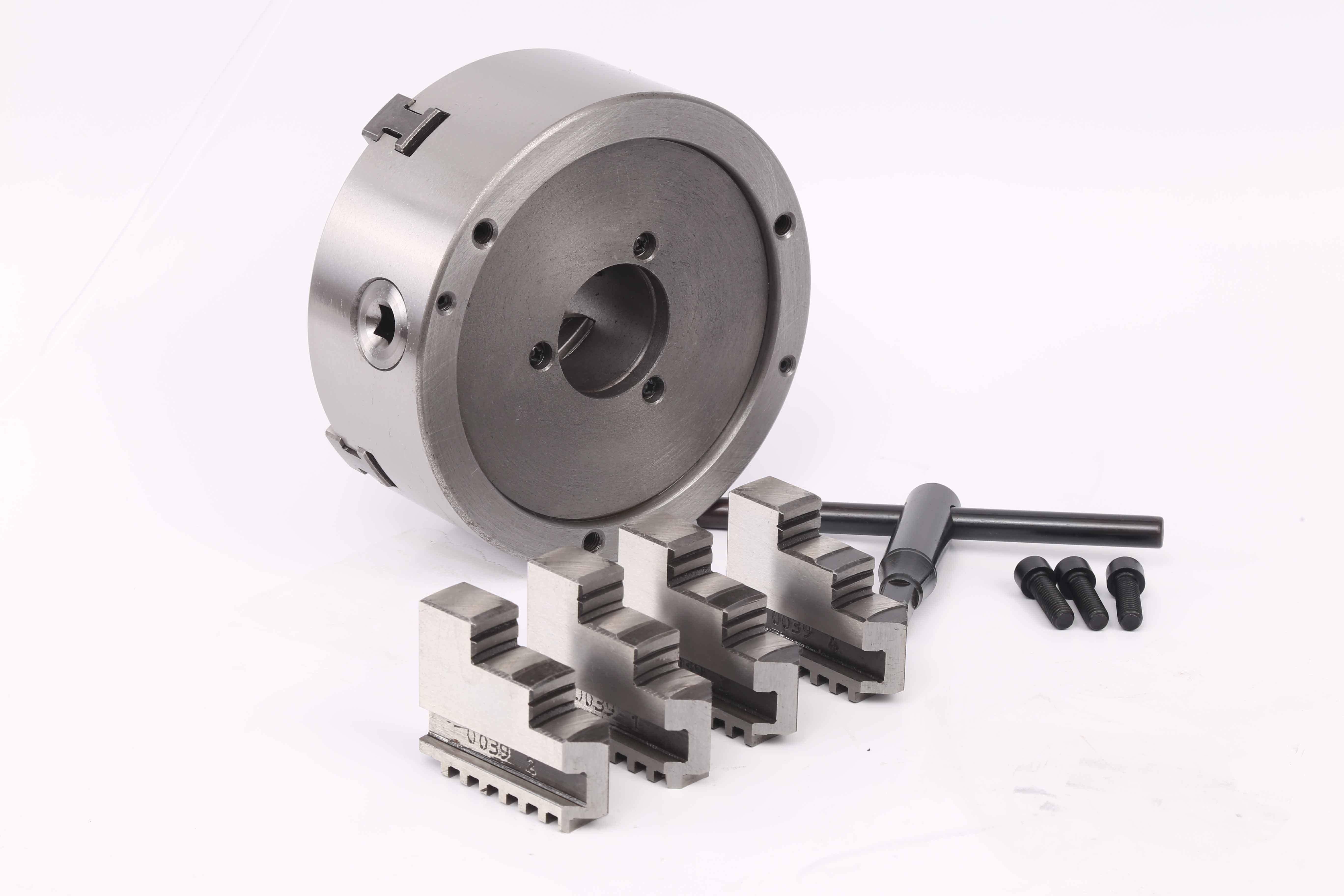

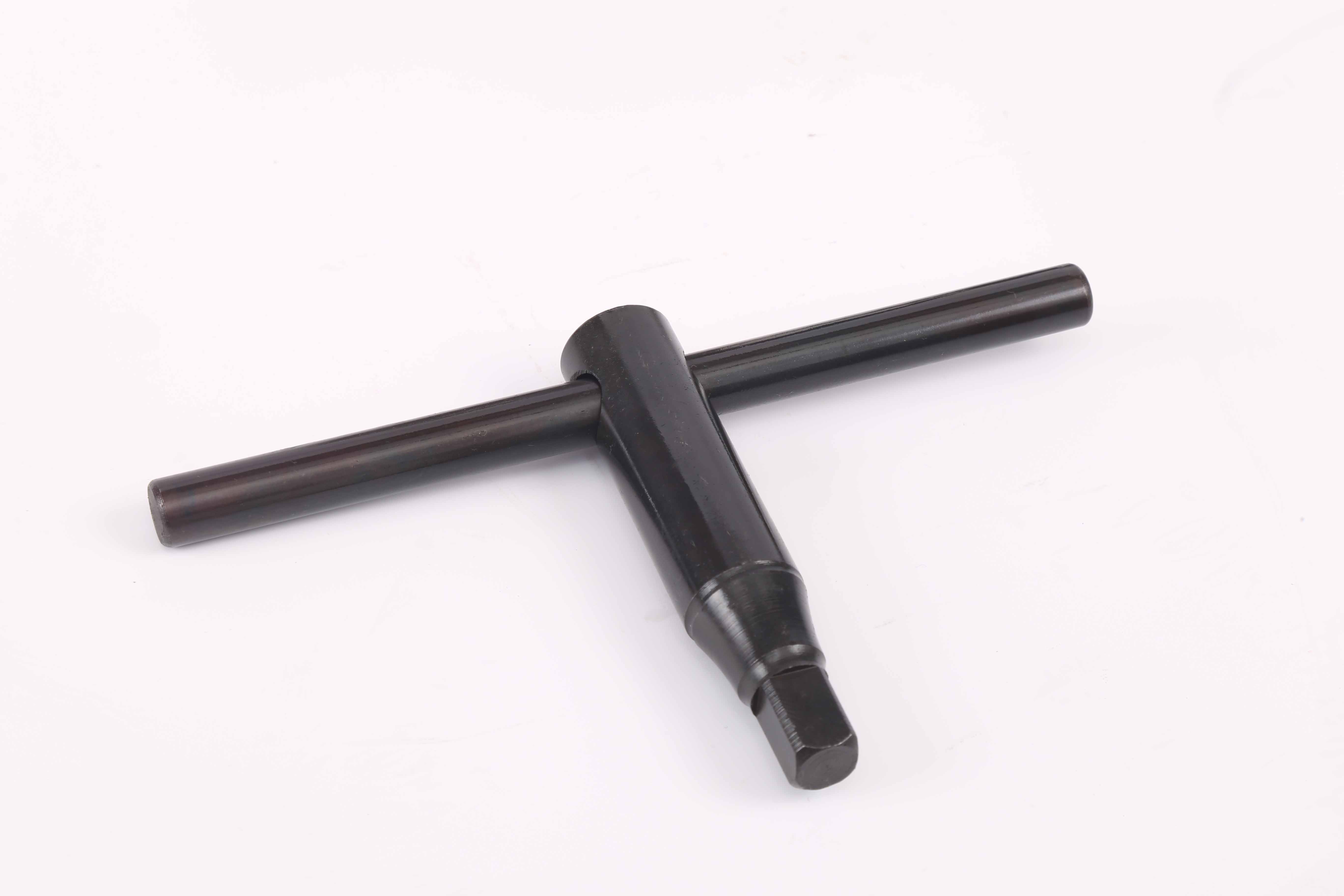

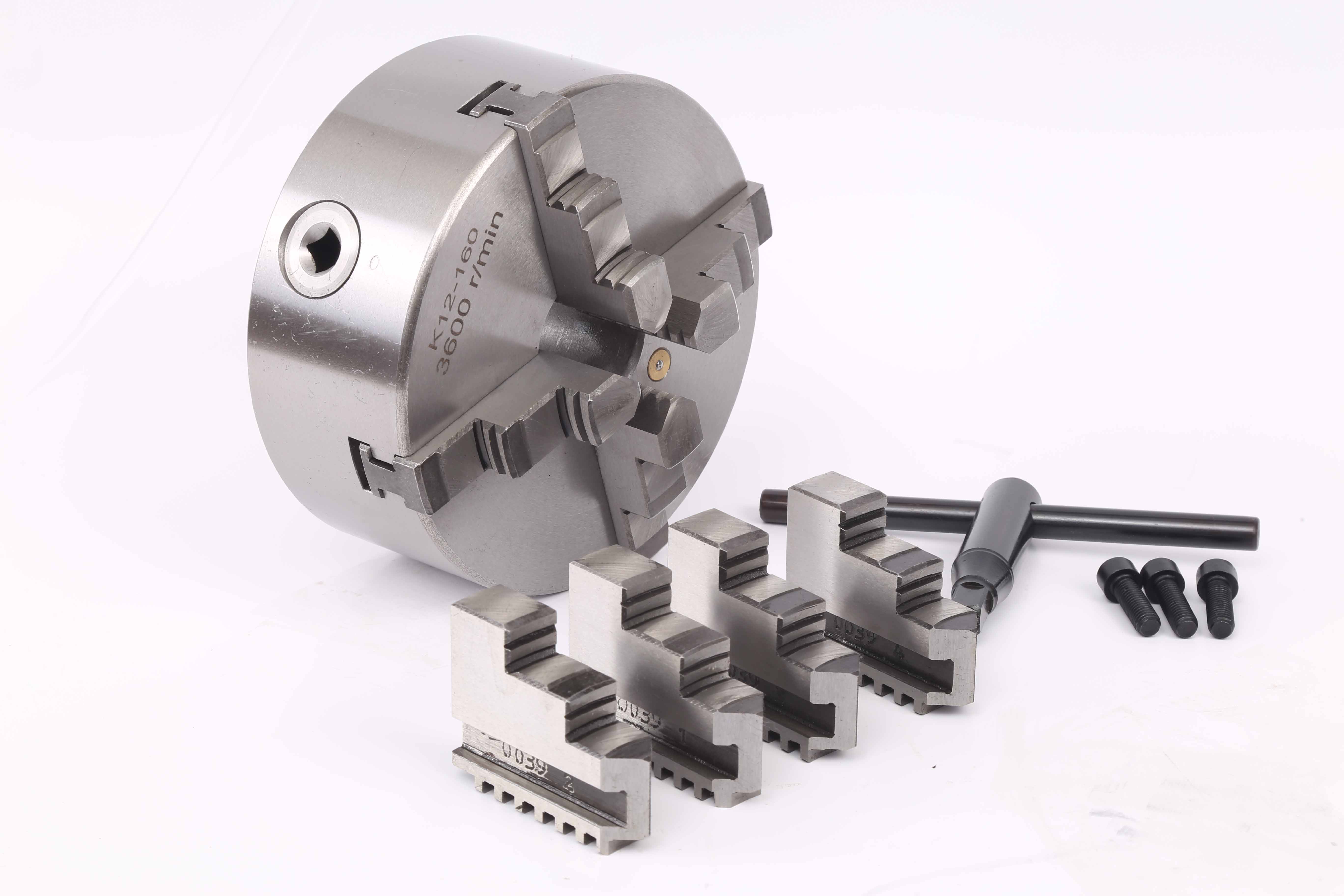

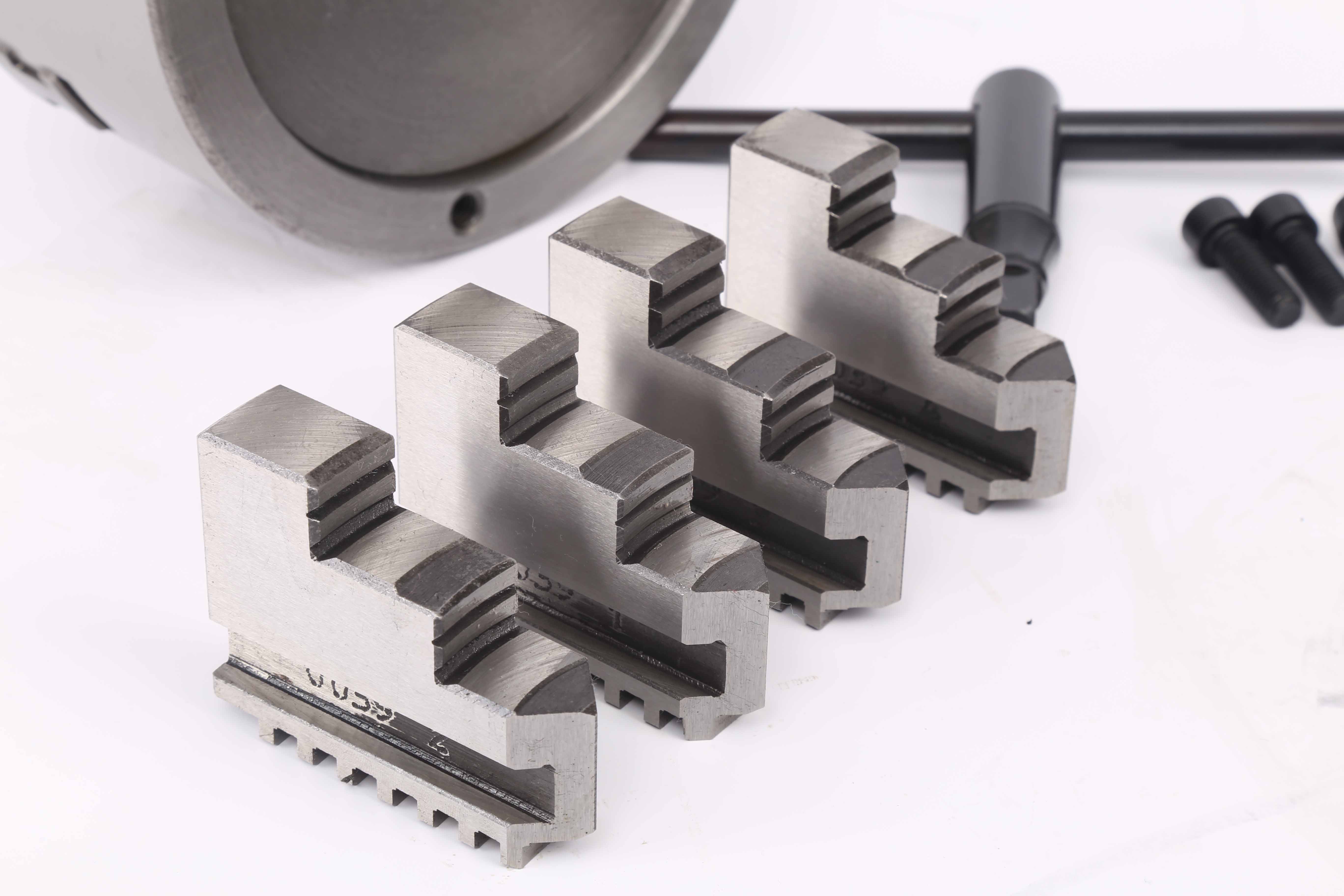

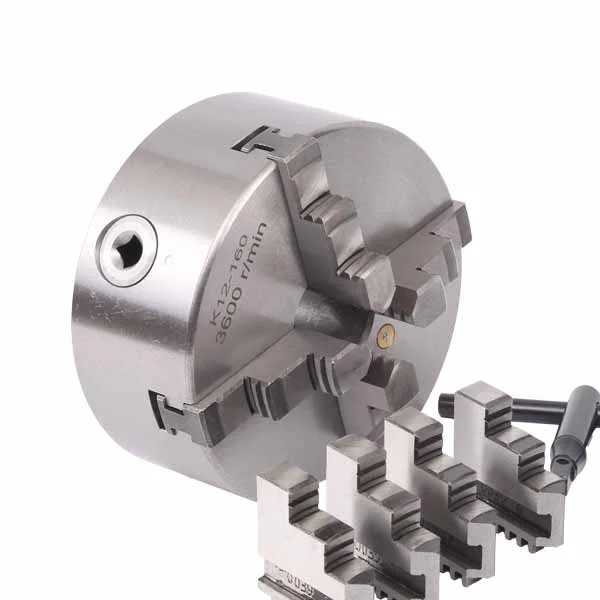

四爪自定心卡盘通过四个夹爪同步移动完成夹紧，适用于方形件、四方料、圆形件及需要四点接触的工件。工件放入后，四个夹爪同时靠近中心，便于快速夹紧并保持装夹效率。
该系列适合普通车床、数控车床和通用车削工位。选型时应结合工件形状、卡盘外径、夹持范围、安装孔位、主轴鼻端和加工负载确认；若需要单独调整每个夹爪，应选择四爪单动卡盘。
核心特点
四爪同步自定心
四个夹爪同步移动，适合方形件、四方料和圆形件的快速夹紧。
夹持接触更均衡
四点接触有利于夹持方形和四方类工件，也适合部分需要更均衡支撑的圆形件。
适合批量重复装夹
自定心结构操作直接，适合重复加工中提高上下料效率。
与四爪单动分工明确
四爪自定心适合快速居中夹持；四爪单动适合逐爪调整、偏心找正和不规则工件。
适用场景
- 方形件和四方料的自定心夹持；
- 圆形件和部分回转件的四点夹持；
- 普通车床、数控车床通用加工；
- 批量重复装夹；
- 需要比三爪更多接触点的工件；
- 旧四爪自定心卡盘替换。
参数与尺寸资料
以下资料用于核对四爪自定心卡盘的卡盘外径、安装尺寸、夹持范围、卡盘高度、安装孔位和净重。具体规格以产品样本和出厂技术资料为准。

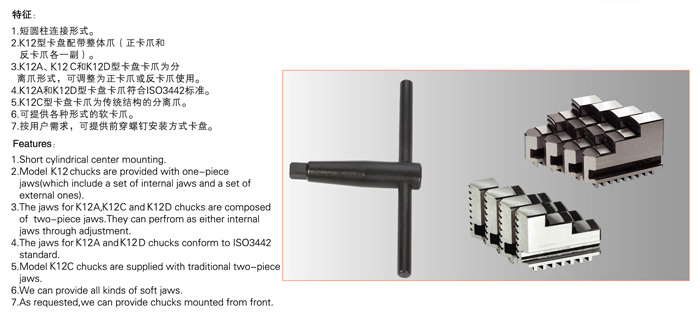

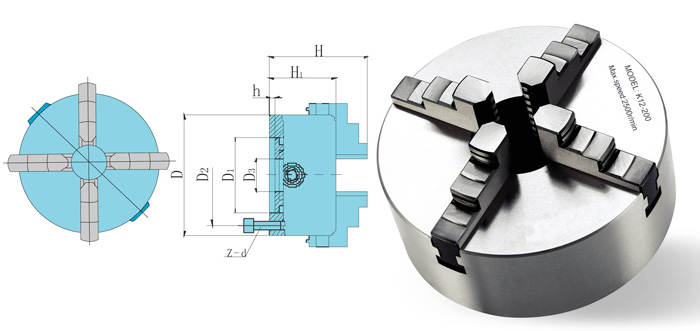

四爪自定心卡盘安装尺寸、夹爪结构和孔位示意。

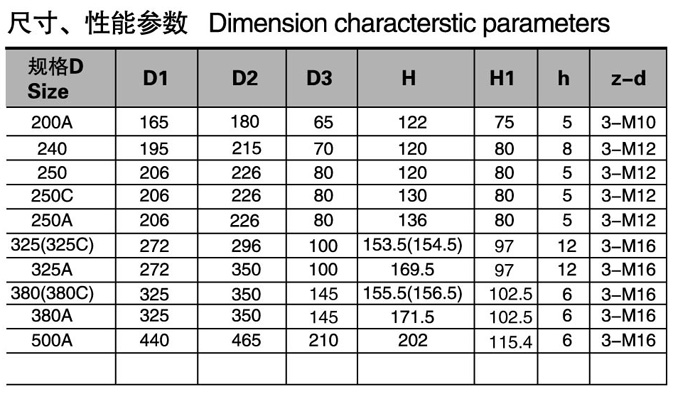

型号与尺寸参数
| 规格D Size | D1 | D2 | D3 | H | H1 | h | z-d |
|---|---|---|---|---|---|---|---|
| 200A | 165 | 180 | 65 | 122 | 75 | 5 | 3-M10 |
| 240 | 195 | 215 | 70 | 120 | 80 | 8 | 3-M12 |
| 250 | 206 | 226 | 80 | 120 | 80 | 5 | 3-M12 |
| 250C | 206 | 226 | 80 | 130 | 80 | 5 | 3-M12 |
| 250A | 206 | 226 | 80 | 136 | 80 | 5 | 3-M12 |
| 325 / 325C | 272 | 296 | 100 | 153.5 / 154.5 | 97 | 12 | 3-M16 |
| 325A | 272 | 350 | 100 | 169.5 | 97 | 12 | 3-M16 |
| 380 / 380C | 325 | 350 | 145 | 155.5 / 156.5 | 102.5 | 6 | 3-M16 |
| 380A | 325 | 350 | 145 | 171.5 | 102.5 | 6 | 3-M16 |
| 500A | 440 | 465 | 210 | 202 | 115.4 | 6 | 3-M16 |
表中尺寸用于初步核对卡盘外径、安装孔位、卡盘高度和净重。实际装配前，应结合工件形状、夹持范围、主轴鼻端、安装空间和加工负载确认。
订购四爪自定心卡盘时，请提供机床型号、主轴鼻端信息、卡盘外径、工件形状、夹持范围、夹持长度和加工方式。
选型与询价需提供的信息
- 机床型号和主轴鼻端信息；
- 计划使用的卡盘外径；
- 工件形状和尺寸范围；
- 夹持长度和加工方式；
- 是否要求四点同步夹紧；
- 是否需要软爪或特殊夹爪；
- 现用卡盘照片和背面安装尺寸；
- 是否用于旧卡盘替换。
常见问题
四爪自定心卡盘适合哪些工件？
适合方形件、四方料、圆形件和需要四点夹持的常规工件。对于需要逐爪找正的工件，应考虑四爪单动卡盘。
四爪自定心和四爪单动有什么区别？
四爪自定心的四个夹爪同步移动，适合快速夹紧；四爪单动的每个夹爪可单独调整，适合偏心、方形和不规则工件找正。
四爪自定心卡盘能夹圆棒吗？
可以。四爪自定心卡盘可夹圆形工件，也可用于方形和四方类工件的同步夹持。
四爪自定心卡盘适合批量加工吗？
适合。自定心结构操作直接，适合重复装夹和中小批量车削加工。
如何确认四爪自定心卡盘规格？
需要核对卡盘外径、安装孔位、止口尺寸、夹持范围、主轴鼻端和工件形状。
可以配软爪或特殊夹爪吗？
可根据型号和工件要求确认。若工件表面容易夹伤或外形特殊，建议提供工件图纸确认夹爪方案。
四爪自定心能代替四爪单动吗？
不能完全代替。需要快速自定心时选四爪自定心；需要单独调节每个夹爪、偏心找正或夹不规则件时选四爪单动。
询价需要提供哪些资料？
请提供机床型号、主轴鼻端、卡盘外径、工件形状和尺寸范围、夹持长度、加工方式，以及现用卡盘照片。
