面向大直径工件
适合大型盘类件、环形件、管件和重型回转工件的手动夹持。

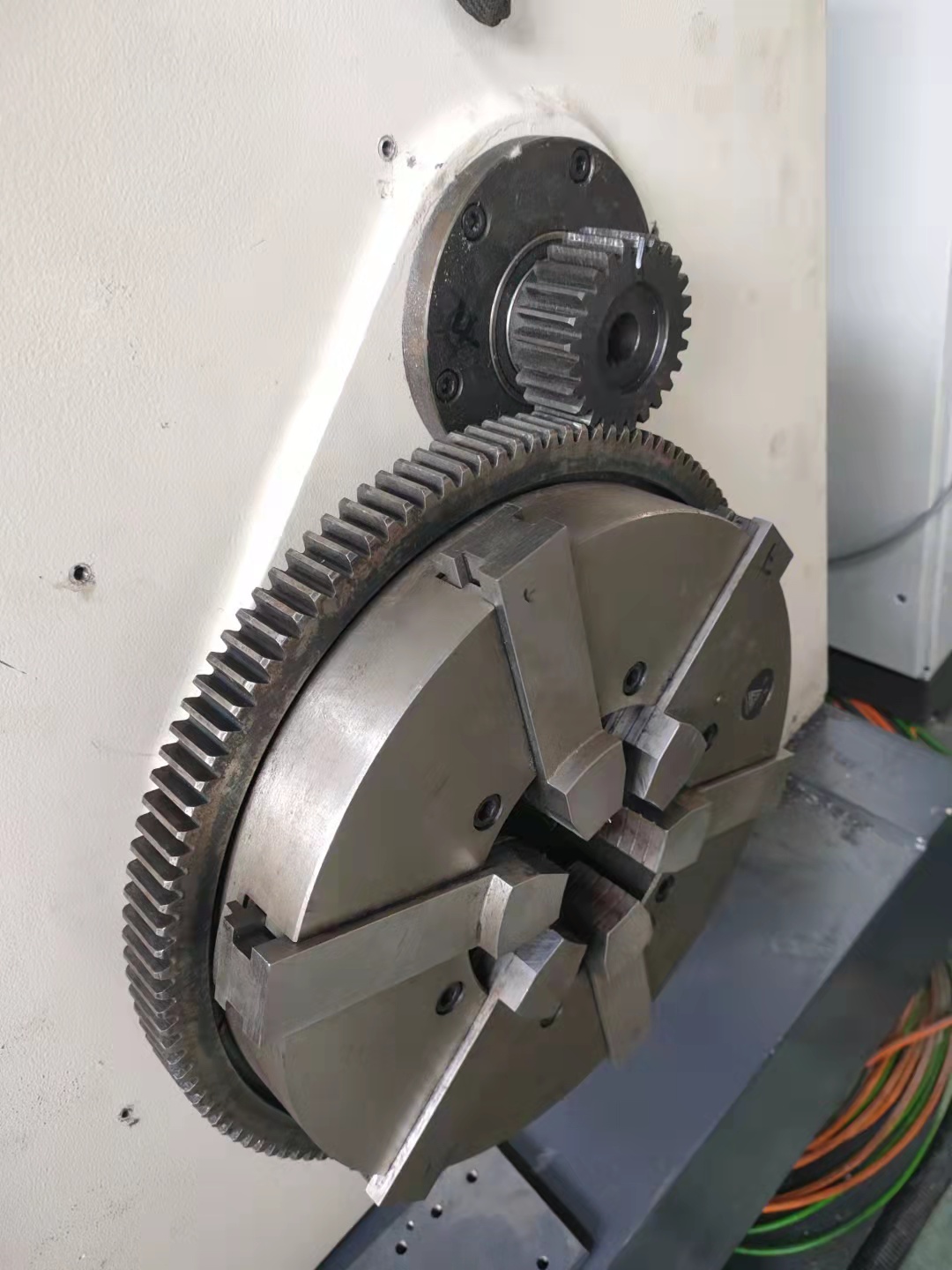

产品概述

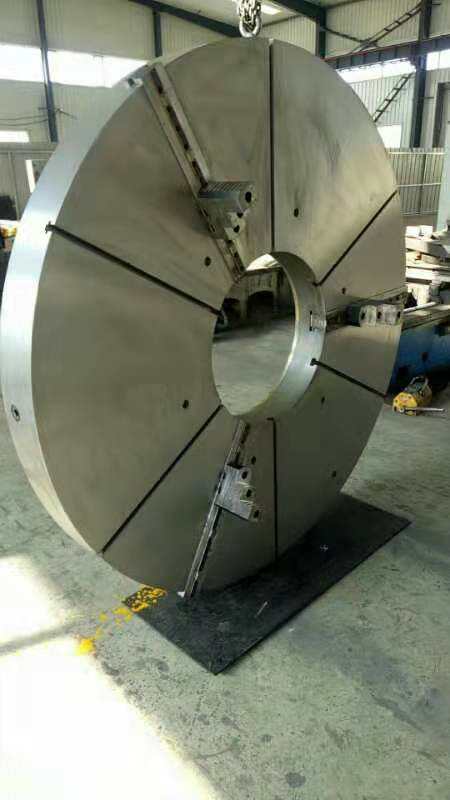

超大自定心卡盘面向大直径、大重量和大安装空间的车削夹持场景。与常规尺寸手动卡盘相比，超大规格卡盘更需要关注卡盘重量、工件重量、主轴鼻端、设备承载、安装空间和允许转速。

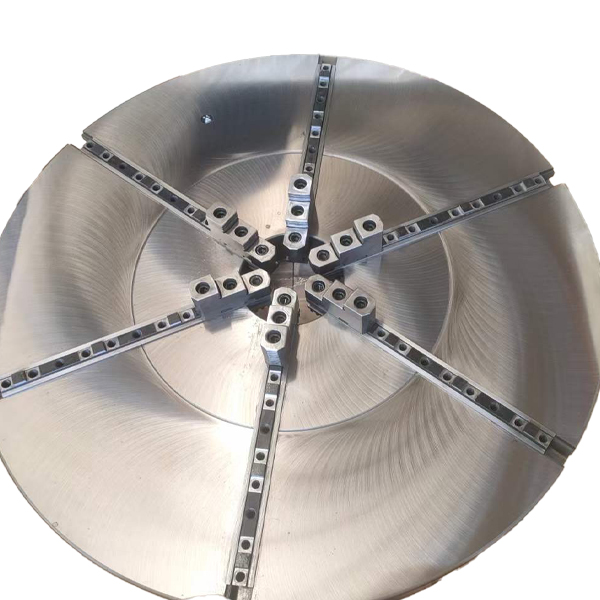

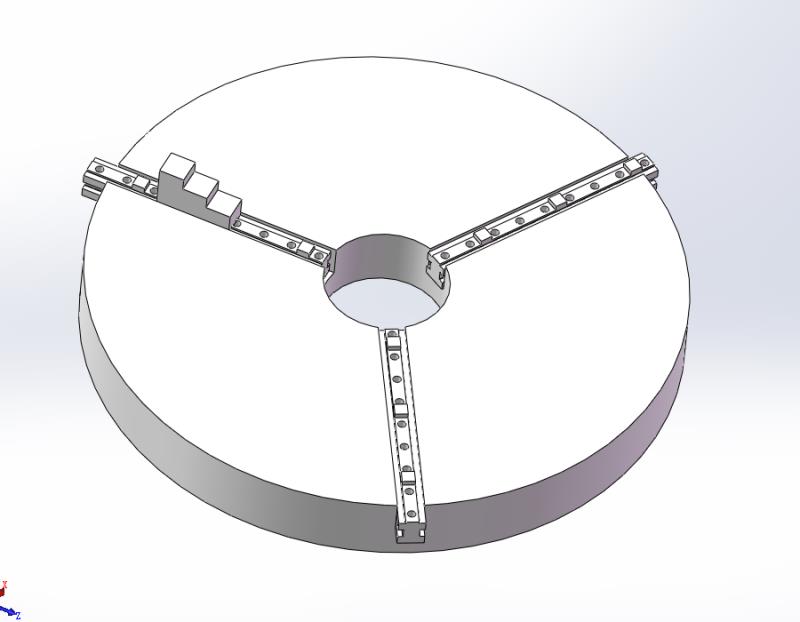

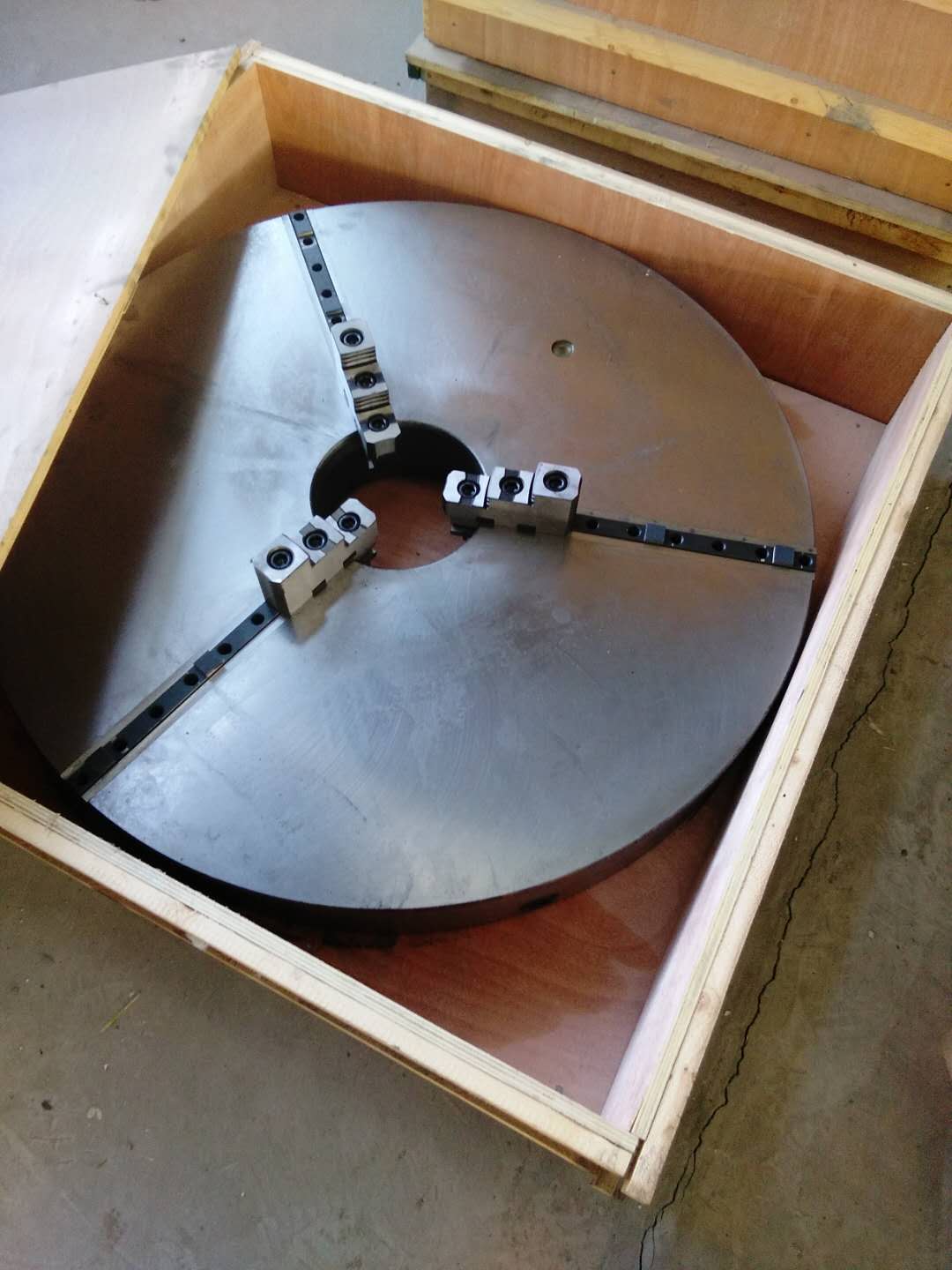

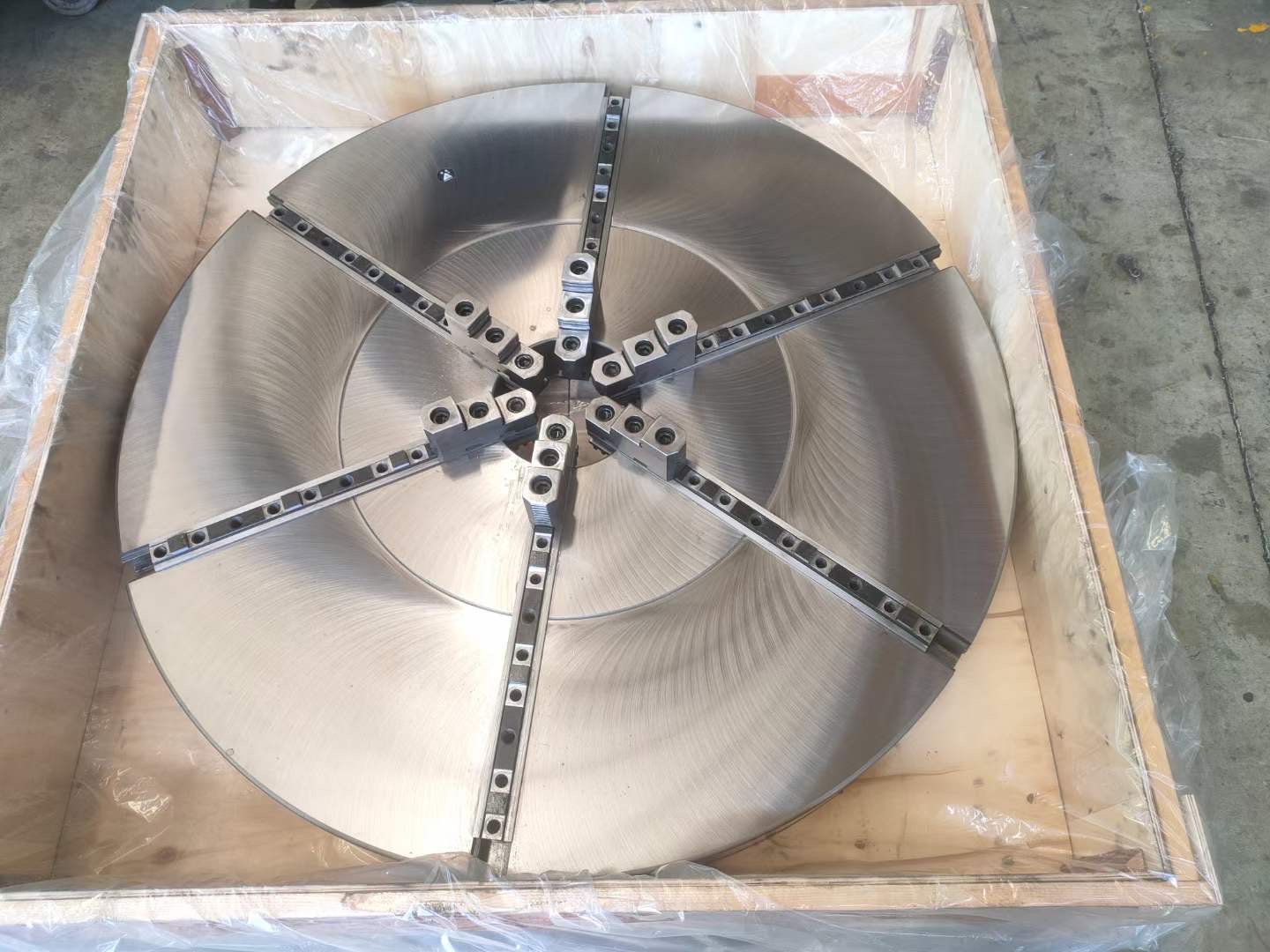

该类卡盘可按工件形状和加工要求评估三爪、四爪或六爪结构。三爪适合常规圆形工件快速夹持；四爪适合需要更多接触点的工件；六爪更适合薄壁环件、管套类零件和希望分散夹紧力的工件。
核心特点
可按爪数选择结构
可根据工件形状、受力要求和夹持稳定性，评估三爪、四爪或六爪自定心结构。
需要核对设备承载
大规格卡盘本体重量较高，选型时应同时核对机床承载、安装空间、主轴鼻端和工件重量。
适合大型设备配套

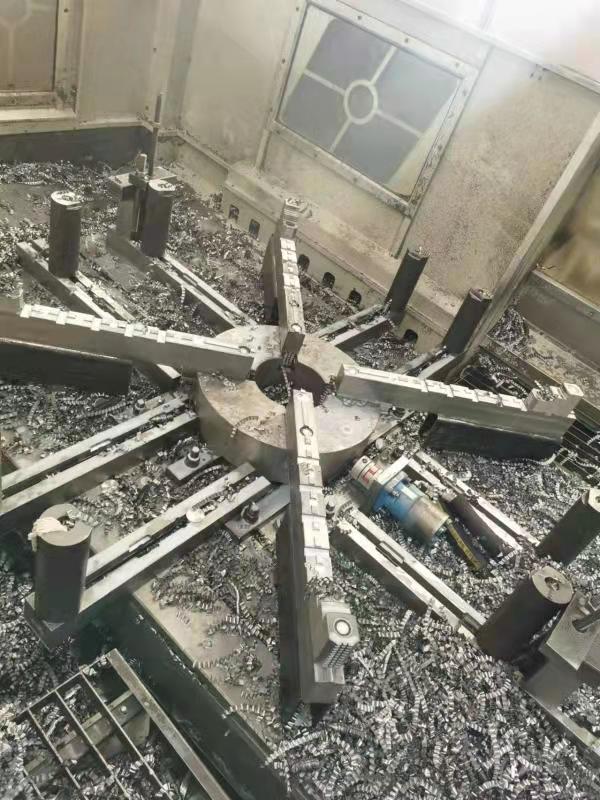

可用于大型卧式车床、立式车床和大规格车削工位，适合新设备配套或旧卡盘替换。
适用场景
- 大型卧式车床和立式车床配套；
- 大型盘类件、环形件和管件夹持；
- 大直径回转工件车削加工；
- 重型工件的手动自定心夹持；
- 旧大规格卡盘替换；
- 需要按工件形状评估三爪、四爪或六爪结构的项目。

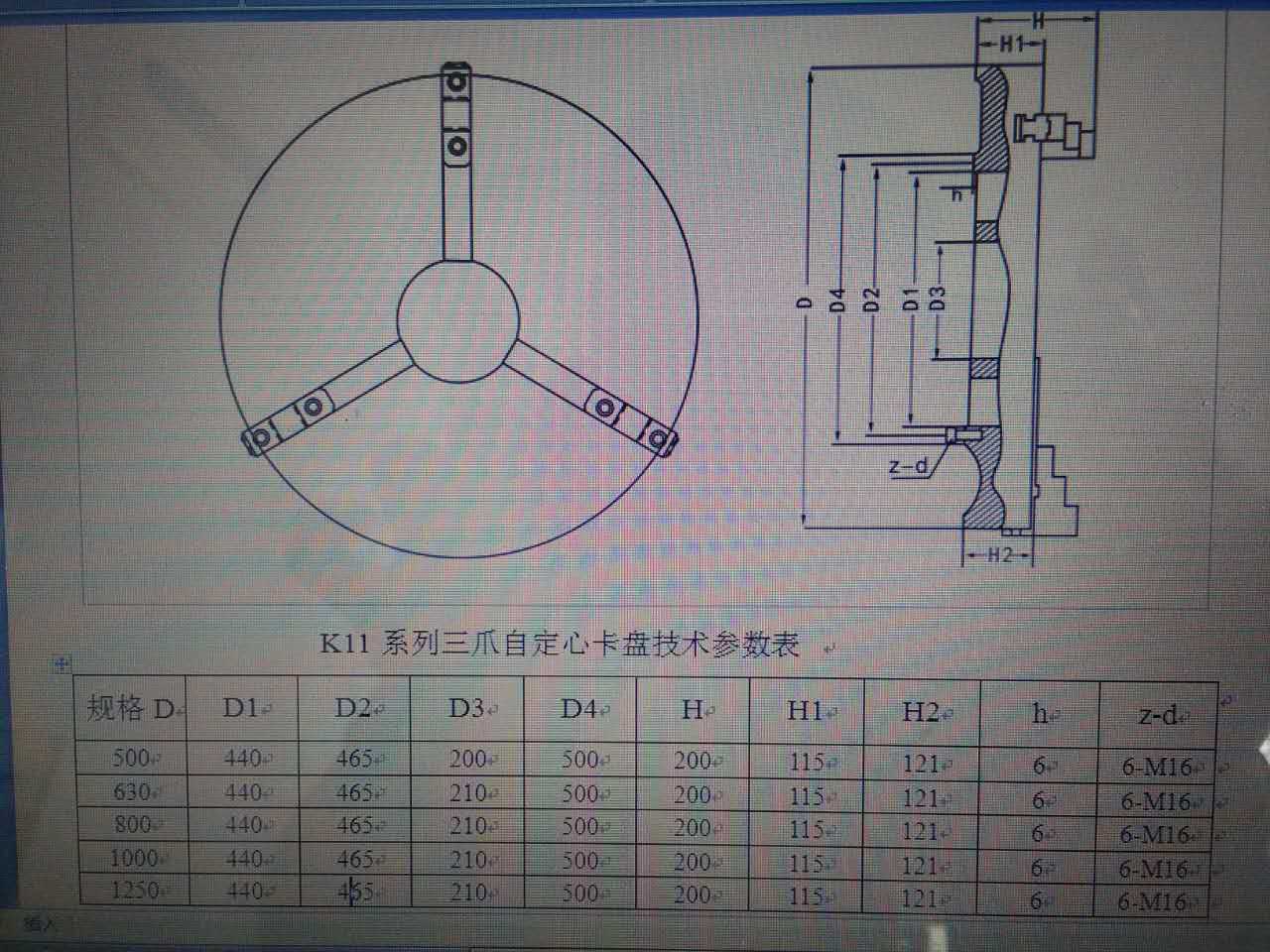

参数与尺寸资料
超大自定心卡盘需要结合具体工件和设备条件核对尺寸。选型时应重点确认卡盘外径、主轴鼻端、安装孔位、卡盘高度、工件重量、夹持范围、允许转速和设备承载。
超大规格卡盘通常需要按具体规格、爪数结构和设备条件分别核对参数。若已有旧卡盘，请提供旧卡盘照片、背面安装尺寸、主轴鼻端和工件范围，便于确认替换方案。
订购超大自定心卡盘时，请提供机床型号、主轴鼻端、计划卡盘外径、工件重量、工件图纸、夹持范围、允许转速和加工方式。
选型与询价需提供的信息
- 机床型号和主轴鼻端信息；
- 设备允许承载和安装空间；
- 计划使用的卡盘外径；
- 工件外径、内径、高度和重量；
- 工件材料和加工方式；
- 希望采用三爪、四爪或六爪结构；
- 夹持范围和夹持长度；
- 现用卡盘照片和背面安装尺寸。
常见问题
超大自定心卡盘适合哪些设备？
适合大型卧式车床、立式车床和大规格车削工位。选型时需要核对机床承载、主轴鼻端、安装空间和允许转速。
超大自定心卡盘适合哪些工件？
适合大型盘类件、环形件、管件和重型回转工件，也可用于部分需要大直径自定心夹持的零件。
超大自定心卡盘可以做三爪、四爪或六爪吗？
可以按工件形状和夹持要求评估。三爪适合常规圆形工件，四爪适合需要更多接触点的工件，六爪更适合薄壁或易变形回转件。
为什么要确认设备承载？
超大规格卡盘本体重量较高，加上工件重量后会影响主轴、导轨和设备安全。选型时应按机床允许承载核对。
是否可以直接按卡盘外径选型？
不建议只按外径选型。还需要核对主轴鼻端、安装孔位、卡盘高度、工件重量、允许转速和加工负载。
旧卡盘替换需要提供哪些信息？
建议提供旧卡盘正面、背面和安装位置照片，并测量卡盘外径、中心定位尺寸、安装孔位、主轴鼻端和工件夹持范围。
超大自定心卡盘是否适合薄壁件？

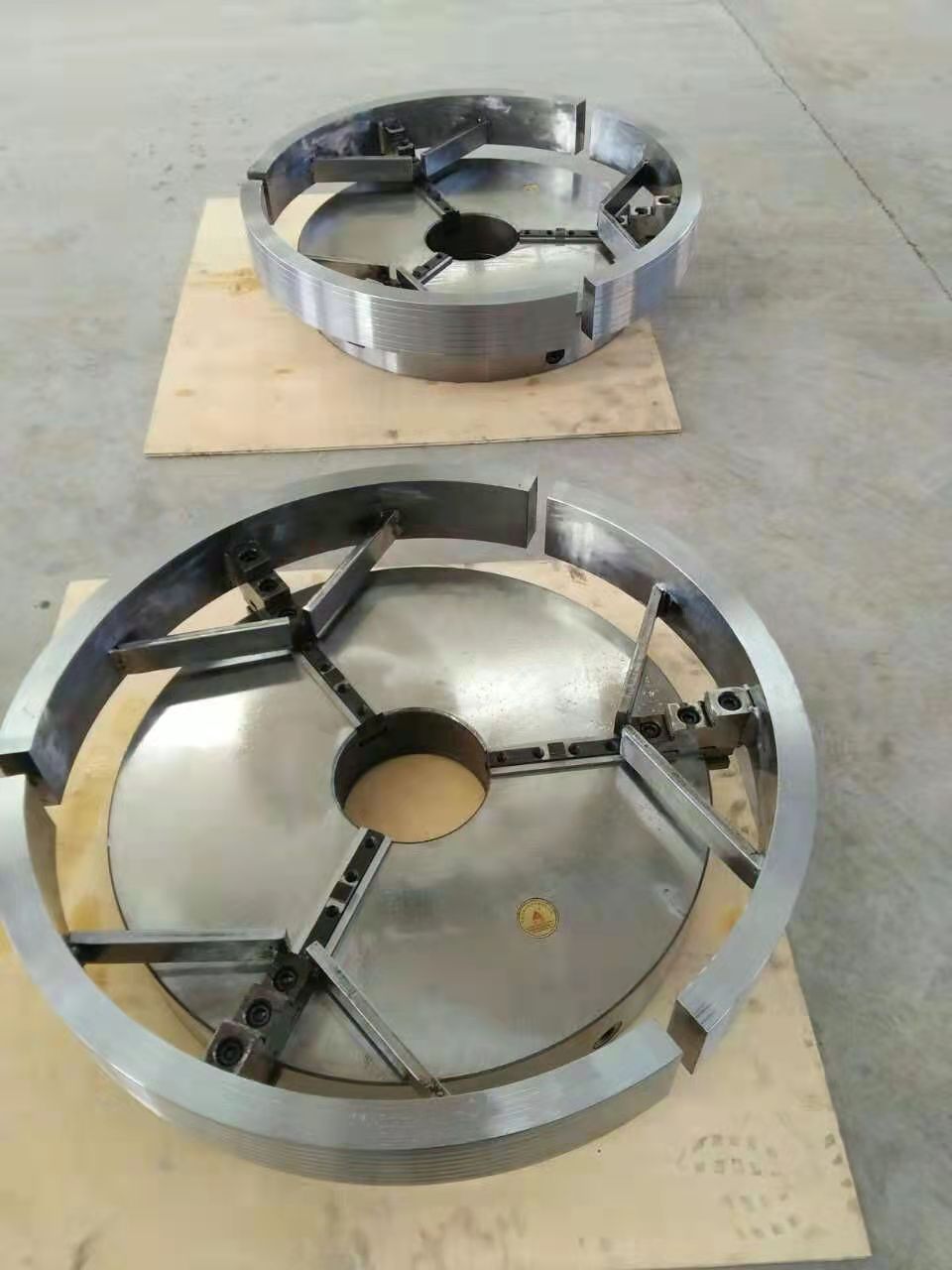

可根据工件壁厚和变形风险评估。薄壁环件或易变形件通常需要重点考虑六爪结构、软爪或其它低夹痕夹持方案。
询价需要提供哪些资料？
请提供机床型号、主轴鼻端、计划卡盘外径、工件图纸、工件重量、夹持范围、允许转速和加工方式。
