前置回转筒夹夹持方案

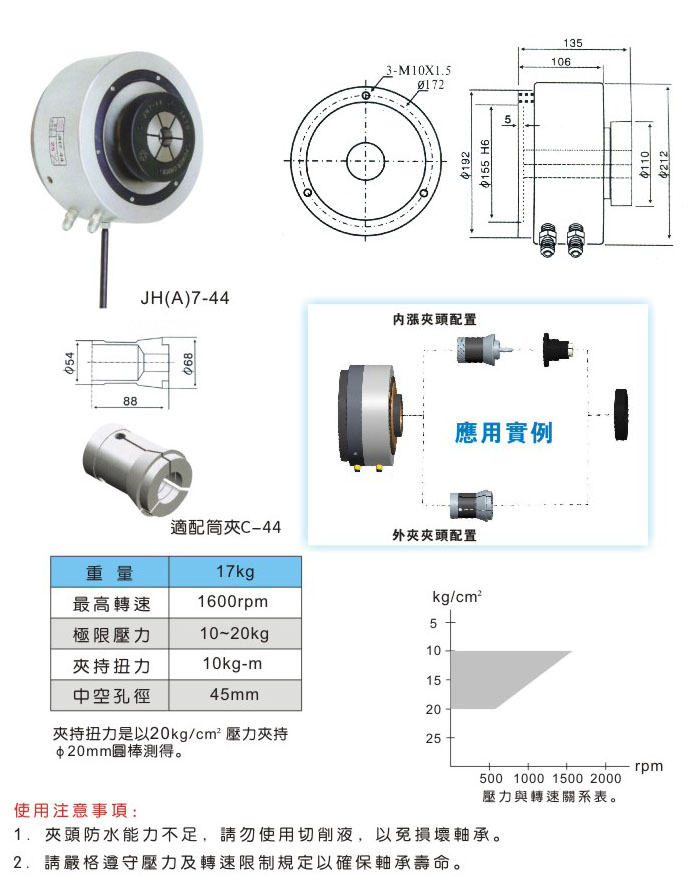

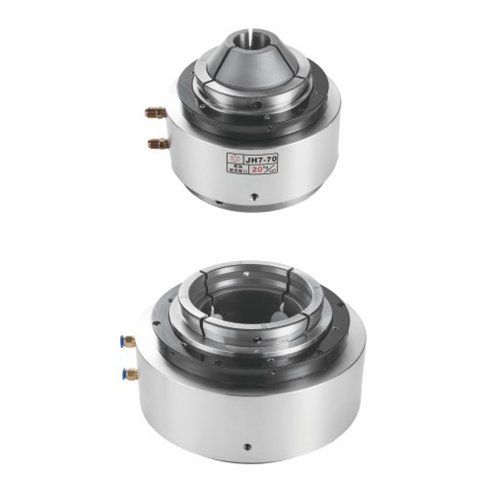

空压／油压回转夹头 Air / Hydraulic Rotary Collet Chuck

适用于激光切管、管轴车削、封口机等设备的前置回转夹头方案，可按压缩空气或液压驱动条件选型，并通过副爪适配不同直径工件。

提交项目需求获取技术资料

产品概述

库来特空压／油压回转夹头适用于切管、管轴车削、封口机等工况，夹头本体采用轻量化结构，可通过更换副爪适配不同直径工件。

本系列可按压缩空气或液压条件选型，并通过副爪适配不同管径、棒料和夹持面。选型时应同时核对主轴前端空间、气口或油口位置、通孔需求和副爪规格。

核心特点

前置回转安装

夹头安装在主轴前端，适合激光切管、管轴车削、封口机等需要前端夹紧和回转加工的设备。

压缩空气或液压驱动可选

可按现场压缩空气或液压条件选择驱动方式，兼顾夹紧力、响应速度和设备改造空间。

副爪适配不同直径

通过更换或定制副爪适配不同管径、棒料和夹持面，减少多规格工件切换时的夹具更换成本。

适合连续管类加工

夹头本体前置，便于管材进出和送料节奏控制，有助于切管、封口和管轴加工保持夹紧可靠且退料顺畅。

适用场景

激光切管设备前端夹持
管材端面车削和倒角
管轴类零件批量车削
封口机或管端成形设备
棒料、短轴和套类件回转夹持
需要前置安装空间的改造设备

参数与尺寸资料

本页参数区可整理该系列的型号、夹持范围、安装尺寸、气口或油口位置、适配副爪、允许转速等信息，便于客户与设备条件核对。

具体数值以对应型号产品样本和出厂技术资料为准。若涉及夹紧力、转速、允许工件范围、气压或油压条件，应结合设备主轴、驱动系统和加工工况确认。

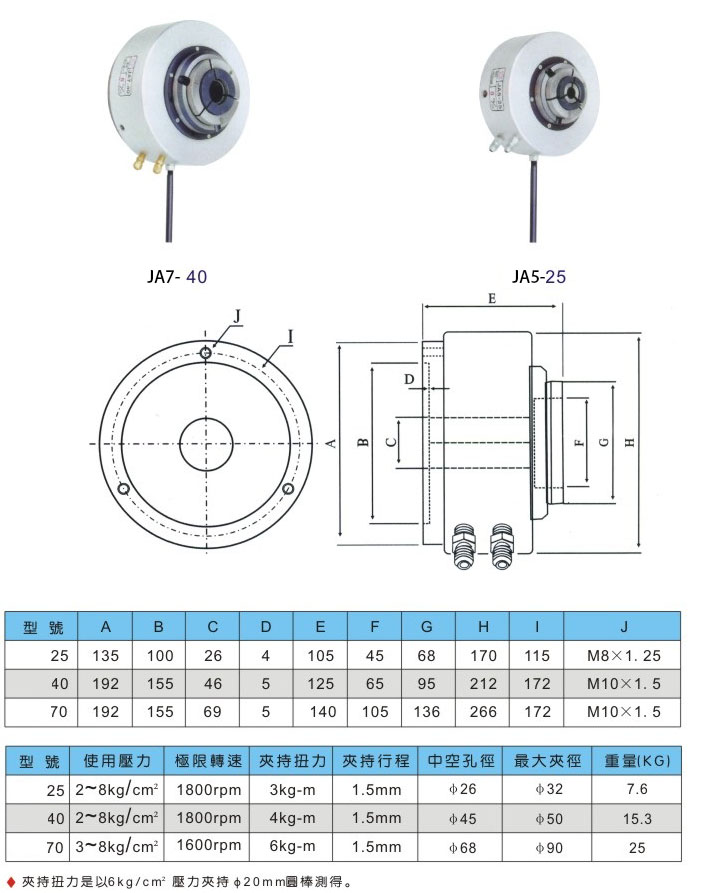

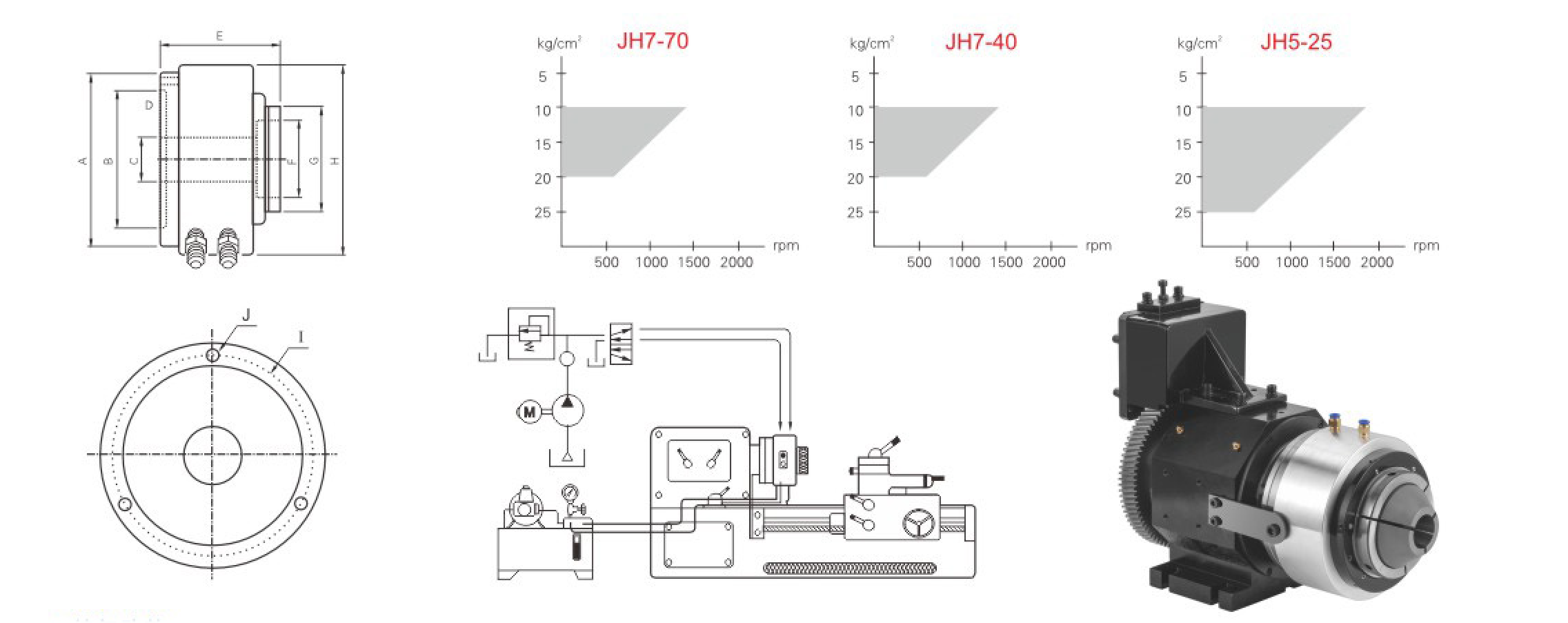

空压／油压回转夹头尺寸结构图 — 空压／油压回转夹头安装尺寸、接口尺寸或结构示意。

空压／油压回转夹头—主要规格与尺寸参数
产品型号	使用压力 kg/cm²	极限转速 rpm	夹持扭力 N.m	最大夹径	中空孔径	适配夹爪	重量 kg
JA5-25	2–8	1800	15	Φ32	Φ25	C-25	7.6
JA7-40	2–8	1600	25	Φ50	Φ40	C-40	15.1
JH7-40	10–20	1600	40	Φ50	Φ40	C-40	13.6
JH9-120	10–18	900	50	Φ132	Φ120	C-120	32
JH10-150	10–18	600	60	Φ160	Φ150	C-150	49

具体数值以对应型号产品样本和出厂技术资料为准。

选型与询价需提供的信息

工件外径或内孔尺寸
工件长度
工件材质
加工设备类型
主轴鼻端或安装尺寸
驱动条件
目标转速
重复定位要求
是否使用切削液加工
工件图纸或样件照片

常见问题

适合哪些管材或轴类工件？

适合圆管、圆棒、短轴、轴套以及需要前端回转夹持的管轴类工件。工件直径、夹持长度和表面状态会影响副爪形式，询价时建议提供图纸或样件照片。

空压和油压怎么选？

压缩空气适合节拍快、管路简单、夹持力要求中等的场景。液压更适合夹持力要求较高、切削负载较大的加工，需要同时确认油压条件和设备防护空间。

是否适合激光切管或封口机？

适合用于激光切管、管端加工、封口机等前端夹紧场景。需要核对夹头外径、通孔、气口或油口位置，避免与送料、切割头或防护结构干涉。

副爪需要怎么配？

副爪应按工件外径、夹持面长度和表面保护要求选择。常见做法是根据管径做硬爪、软爪或异形爪口，减少夹伤并提升夹持稳定性。

使用切削液时要注意什么？

需要确认夹头防护、排屑和密封条件，避免切削液和铁屑影响夹紧与松开动作。长期使用应定期清理副爪、筒夹接触面和气口或油口周边。

询价需要提供哪些资料？

请提供工件图纸、夹持直径、工件长度、材料、设备型号、主轴鼻端或安装尺寸，以及压缩空气或液压条件。若有现用夹具照片，可帮助更快判断替换空间。
