紧凑型快速回转夹持

JH(A)7-44 空油压回转快速夹头 JH(A)7-44 Air / Hydraulic Rotary Quick Collet Chuck

面向管类产品切断、内外径车削和端面加工的快速夹头方案，适合夹持力要求较高、设备空间紧凑的回转加工场景。

提交项目需求获取技术资料

产品概述

JH(A)7-44 空油压回转快速夹头采用内置驱动结构，适用于管类产品切断、内外径车削和端面加工，可满足较重切削工况。

该系列将驱动结构与夹头本体集成，适合主轴前端空间有限、又需要较高夹持力和快速动作的设备。选型时应核对驱动压力、允许转速、管路布置和工件夹持长度。

核心特点

驱动与夹头一体

夹头本体集成气缸或油缸结构，减少外部驱动连接，适合设备空间紧凑的回转加工场景。

紧凑快速夹持

结构紧凑，夹紧和松开动作直接，适合管类产品切断、内外径车削和端面加工。

适合较重切削

在匹配驱动压力和工件夹持面的前提下，可用于夹持力要求较高的管类或轴套类加工。

安装空间友好

适合主轴前端空间受限、又需要快速夹紧的设备改造或专机工位。

适用场景

管类零件切断加工
管件内外径车削
端面加工和倒角
空间受限的主轴前端安装
较重切削的短轴或套类件
需要快速夹紧松开的专机工位

参数与尺寸资料

本页参数区可整理该系列的型号、夹持范围、安装尺寸、驱动方式、气口或油口位置、适配副爪等信息，便于客户与设备条件核对。

具体数值以对应型号产品样本和出厂技术资料为准。涉及夹持力、跳动、可用转速、气压或油压条件时，应结合工件和设备确认。

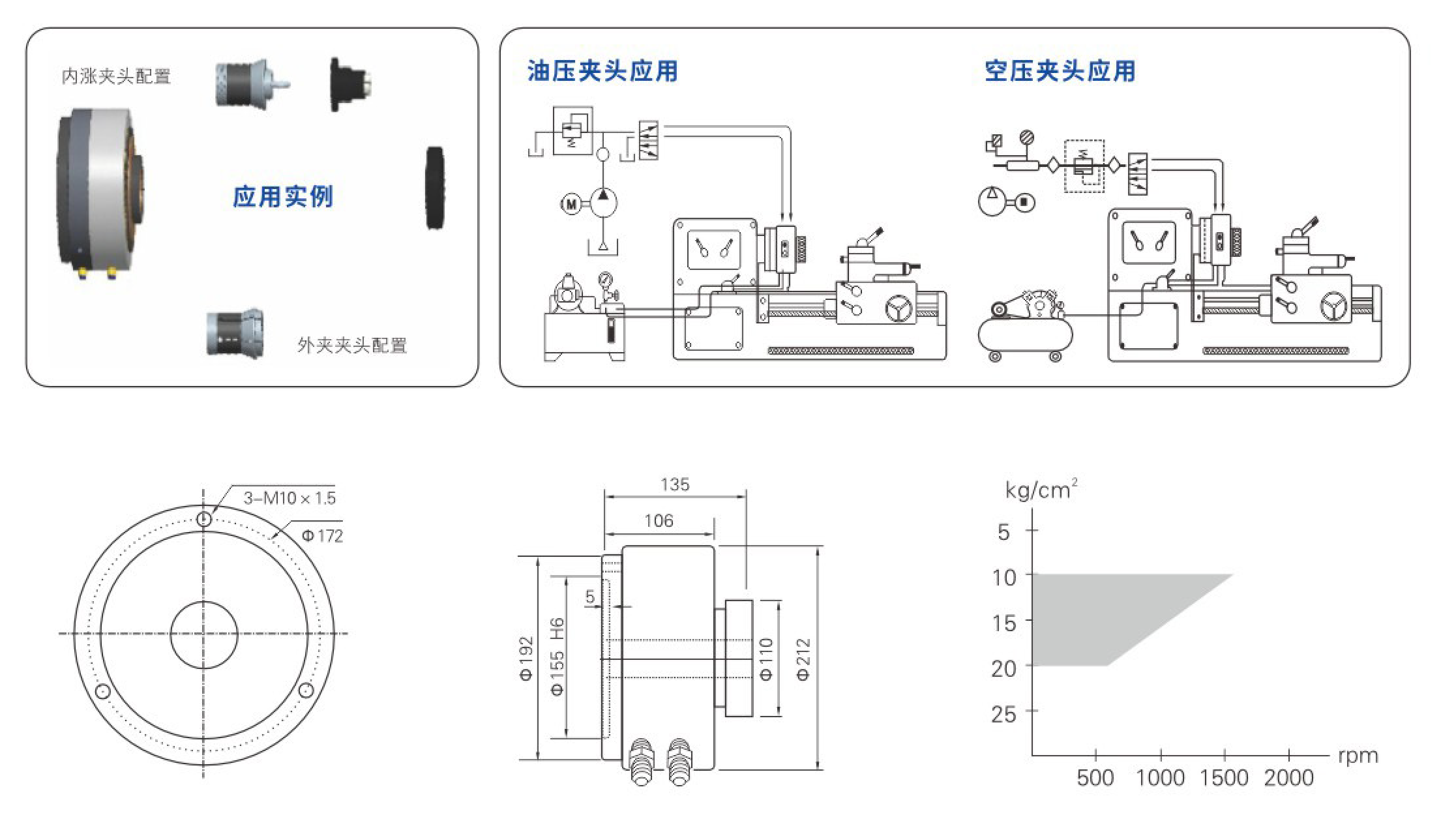

JH(A)7-44 空油压回转快速夹头尺寸结构图 — JH(A)7-44 空油压回转快速夹头安装尺寸、接口尺寸或结构示意。

JH(A)7-44 空油压回转快速夹头—主要规格与尺寸参数
产品型号	重量 kg	最高转速 rpm/min	使用压力 kg/cm²	适配筒夹	夹持扭力 N.m	中空孔径 mm	夹持行程 mm	夹紧方式
JH7-44	17	1600	10–20	C-44	10	45	1.5	前推
JA7-44	17	1600	2–8	C-44	6	45	1.5	前推

具体数值以对应型号产品样本和出厂技术资料为准。

选型与询价需提供的信息

工件外径或内孔尺寸
工件长度
工件材质
加工设备类型
主轴鼻端或安装尺寸
驱动条件
目标转速
重复定位要求
是否使用切削液加工
工件图纸或样件照片

常见问题

JH(A)7-44 适合哪些管类加工？

适合管类产品切断、端面加工、内外径车削和需要较高夹持力的短轴加工。若工件壁厚较薄，应重点确认夹持面和夹紧力。

驱动与夹头一体有什么好处？

夹头本体集成驱动结构，可减少外置气缸或油缸占用空间。对改造设备或空间紧凑的主轴前端安装更友好。

和普通前置回转夹头怎么区分？

JH(A)7-44 更强调紧凑、快速和较高夹持力。普通前置回转夹头更适合通用管轴夹持和多规格副爪适配。

较重切削时要确认什么？

需要确认工件夹持长度、材料、切削余量、目标转速和驱动压力。夹持面不足或切削负载过大时，应先做试夹确认。

安装空间需要提供哪些尺寸？

建议提供主轴鼻端、安装端面、周边防护、送料空间和气管或油管连接位置。空间紧张时还应提供设备照片。

参数怎么确认？

型号、压力、转速、夹持扭力和安装尺寸应以对应型号样本和出厂技术资料为准。页面表格用于初步核对，最终仍需结合设备和工件确认。
