JP 前推式被动夹头 JP Front-Push Passive Collet Chuck

适配标准车床主轴的前推式被动夹头，适合短轴、圆棒和回转类零件的筒夹夹持，帮助保持装夹时的轴向稳定。

提交项目需求获取技术资料

产品概述

JP 前推式被动夹头适配标准车床主轴，采用前推式筒夹夹持，适用于标准车床、短轴类零件和需要轴向稳定夹持的加工场景。

JP 用于标准车床主轴上的前推式筒夹夹持，适合短轴、圆棒和轴套类工件。选型时应核对主轴鼻端、筒夹规格、夹持范围、安装尺寸和后端驱动条件。

核心特点

适配标准车床主轴

用于标准车床主轴上的前推式被动夹头，适合短轴、圆棒和轴套类零件。

前推式筒夹结构

夹紧时筒夹向前动作，有助于保持工件轴向长度和端面位置稳定。

适配多种筒夹规格

可结合 163E、173E、185E 等筒夹规格选型，覆盖不同夹持直径。

适合经济型车削夹持

结构清晰，适合标准车床改装筒夹夹持，提升圆棒和短轴装夹效率。

适用场景

标准车床筒夹夹持
短轴和圆棒车削
轴套类零件加工
需要轴向长度稳定的车削
163E、173E、185E 等筒夹适配
传统卡盘改为筒夹夹持的工况

参数与尺寸资料

本页参数区可整理该系列的适配主轴、筒夹规格、夹持范围、安装尺寸、外形尺寸等信息，便于客户与标准车床条件核对。

具体数值以对应型号产品样本和出厂技术资料为准。主轴连接、筒夹规格、夹持范围和轴向位置表现应结合机床和工件确认。

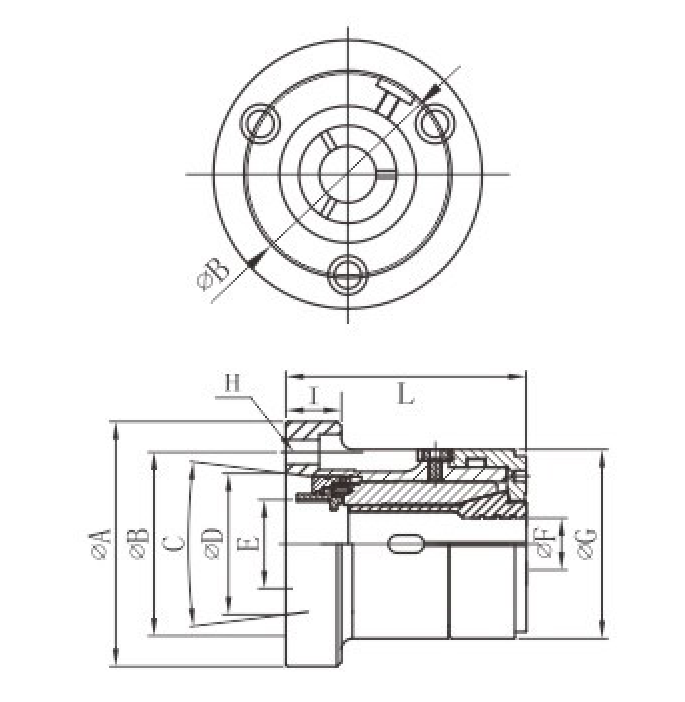

JP 前推式被动夹头尺寸结构图 — JP 前推式被动夹头安装尺寸、接口尺寸或结构示意。

JP 前推式被动夹头—主要规格与尺寸参数
产品型号	安装接口方式	ΦA	ΦB	C	ΦD	E	ΦF(Max)	ΦG	H	I	L	使用筒夹	最高回转速 rpm/min
JP-30	A2-4	110	82.6	14.25	63.513	M40*1.5	30	85	3-M10	25	108	163E	7000
JP-30	直口型	120	82.6	0	110	M40*1.5	30	85	3-M10	23	100	163E	7000
JP-42	A2-5	135	104.8	14.25	82.563	M55*2	42	100	4-M10	28	127	173E	6000
JP-42	直口型	155	104.8	0	140	M55*2	42	100	4-M10	23	120.8	173E	6000
JP-60	A2-6	170	133.4	14.25	106.375	M75*2	60	130	4-M12	27	154	185E	5000
JP-60	直口型	185	133.4	0	170	M75*2	60	130	4-M12	27	146	185E	5000
JP-80	A2-8	205	171.4	14.25	139.7	M100*2	80	176.4	4-M16	35	156	193E	4000
JP-80	直口型	220	171.4	0	200	M100*2	80	176.4	4-M16	35	161	193E	4000

具体数值以对应型号产品样本和出厂技术资料为准。

选型与询价需提供的信息

工件外径或内孔尺寸
工件长度
工件材质
加工设备类型
主轴鼻端或安装尺寸
驱动条件
目标转速
重复定位要求
是否使用切削液加工
工件图纸或样件照片

常见问题

JP 适合哪些标准车床？

JP 适合具备相应主轴鼻端和安装空间的标准车床。选型时要核对主轴连接尺寸、拉杆或后端驱动条件以及工件伸出长度。

JP 和 JT-W 怎么选？

JP 面向标准车床前推式筒夹夹持，适合圆棒、短轴和轴套车削。JT-W 更偏工具磨和精密调节夹持，适合肖布林筒夹和刀具磨削场景。

前推式筒夹有什么好处？

前推式动作有助于保持工件轴向长度和端面位置稳定。对短轴、圆棒和需要控制伸出长度的车削工件更友好。

适配哪些筒夹规格？

JP 可按具体型号适配 163E、173E、185E 等筒夹规格。实际选型应以夹持范围、主轴鼻端和安装尺寸共同确认。

主轴鼻端需要提供哪些信息？

需要提供车床品牌型号、主轴鼻端规格、安装端面尺寸和后端拉杆或驱动信息。若不确定规格，可提供主轴端照片和测量尺寸。

询价 JP 需要准备什么？

请提供工件图纸、夹持直径、工件长度、车床型号、主轴鼻端、筒夹规格和目标加工节拍。若已有现用夹具，也建议提供照片。
