气动固定夹持 · 钻铣攻多工位

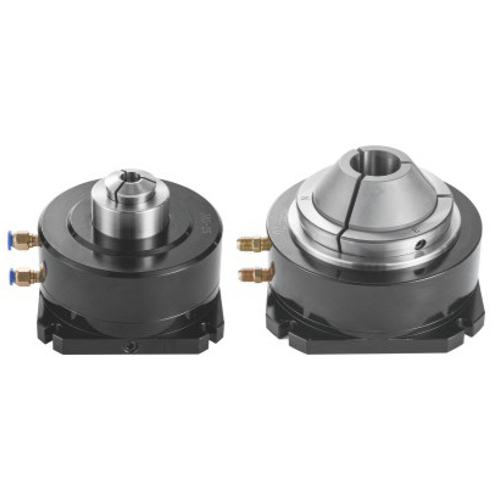

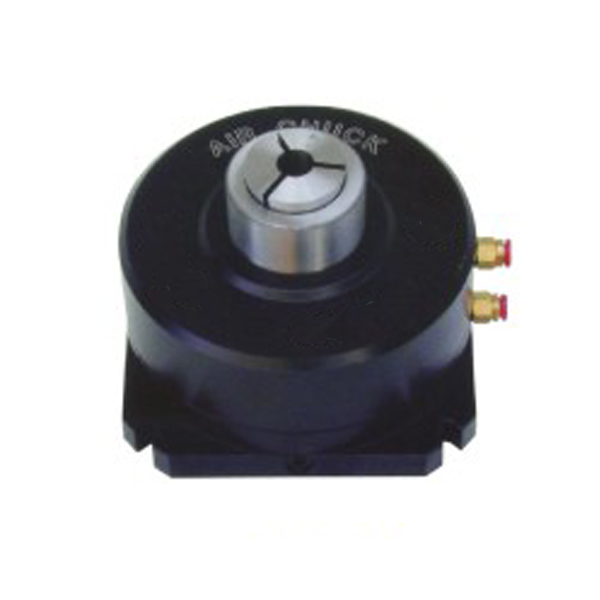

JAS 空压固定型夹头 JAS Pneumatic Fixed Collet Chuck

全钢体固定型气动夹头，适用于钻床、攻牙机、铣床、加工中心、转盘多工位等场景，可配合筒夹或副爪完成稳定夹持。

提交项目需求获取技术资料

产品概述

JAS 空压固定型夹头为全钢体气动固定夹头，适用于钻床、攻牙机、铣床、加工中心和多工位夹持场景。

JAS 固定安装在工作台、夹具底板或多工位转盘上，不随主轴回转。选型时应核对气源压力、安装孔位、工件上下料空间、筒夹或副爪配置。

核心特点

固定型空压夹持

夹头固定安装，由压缩空气驱动夹紧与松开，适合不需要随主轴回转的工装位置。

适合钻铣攻工序

可用于钻床、攻牙机、铣床和加工中心，对小型轴套、圆棒或异形件进行稳定夹持。

便于多工位布置

适合转盘、圆盘多工位或自动化夹具中重复夹持，气路可按工位分开控制。

维护与防护清晰

使用时重点关注气源稳定、安装面清洁、切削液防护和夹头本体与筒夹接触面清洁。

适用场景

钻床固定工位夹持
攻牙机批量夹持
铣床或加工中心工装

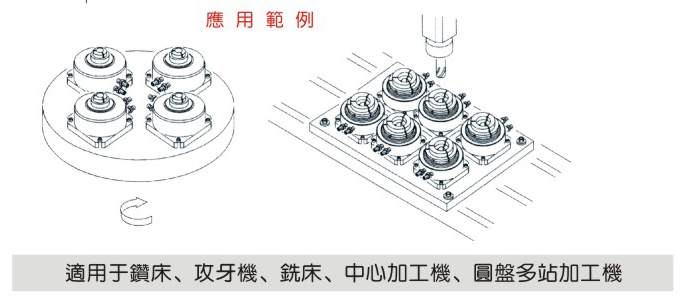

圆盘转盘多工位夹持
自动化专机固定夹具
小型轴套和圆棒类工件夹持

参数与尺寸资料

本页参数区可整理该系列的型号、适配筒夹、夹持范围、安装尺寸、气口位置、外形尺寸等信息，便于客户与设备和工装条件核对。

具体数值以对应型号产品样本和出厂技术资料为准。夹紧力、适配筒夹型号、安装孔位和防护条件应结合设备工装确认。

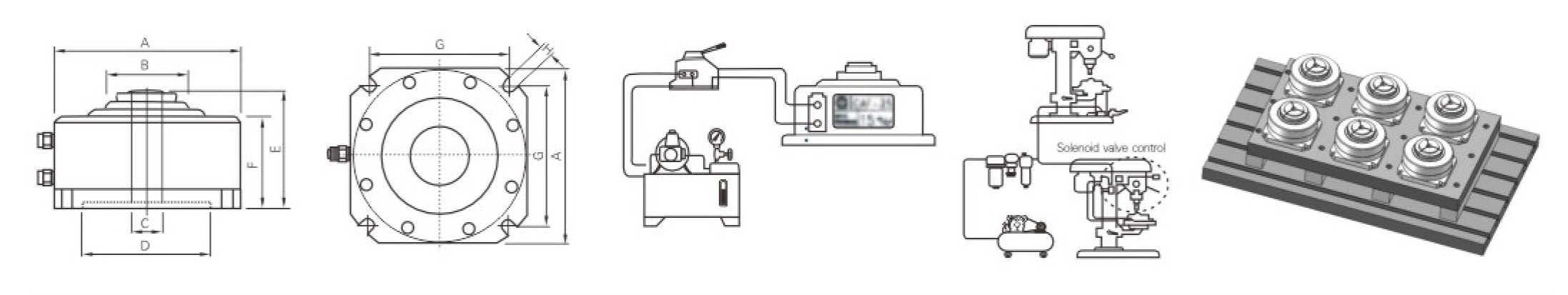

JAS 空压固定型夹头尺寸结构图 — JAS 空压固定型夹头安装尺寸、接口尺寸或结构示意。

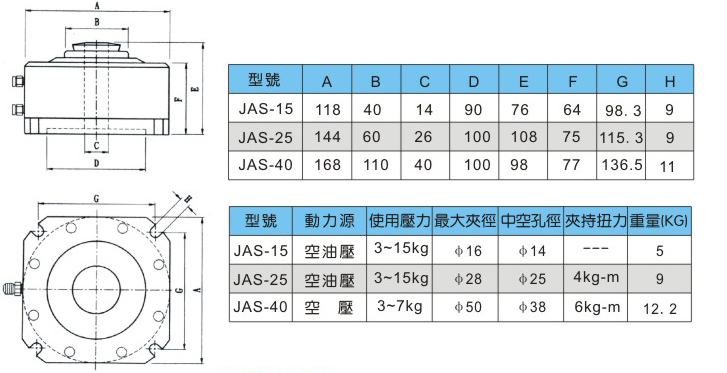

JAS 空压固定型夹头—主要规格与尺寸参数
产品型号	A	B	C	D	E	F	G	H	动力源	使用压力 kg/cm²	夹持扭力 N.m	最大夹径	中空孔径	适配夹具	重量 kg	夹紧方式
JAS-15	118	40	14	90	76	64	98.3	9	空油压	3–15	5	Φ16	Φ14	YB-15	5	前推
JAS-25	144	60	26	100	108	75	115.3	9	空油压	3–15	15	Φ28	Φ24	YB-25	9	前推
JAS-40	168	110	40	100	98	77	136.5	11	空油压	3–8	30	Φ50	Φ39	C-40	12.2	前推

具体数值以对应型号产品样本和出厂技术资料为准。

选型与询价需提供的信息

工件外径或内孔尺寸
工件长度
工件材质
加工设备类型
主轴鼻端或安装尺寸
驱动条件
目标转速
重复定位要求
是否使用切削液加工
工件图纸或样件照片

常见问题

JAS 适合哪些固定工位？

JAS 适合钻床、攻牙机、铣床、加工中心和转盘多工位等固定夹持工位。它用于夹住工件，不随主轴一起回转。

JAS 和回转夹头有什么区别？

JAS 固定在工装或工作台上，适合钻铣攻等固定夹持。回转夹头安装在主轴侧，适合随主轴旋转的车削或管类加工。

适合加工中心或转盘多工位吗？

适合。选型时需要确认夹头安装面、气口方向、工件上下料空间和多工位节拍，避免气管与夹具运动干涉。

使用切削液时要注意什么？

应保持气源稳定并定期检查夹头本体与筒夹接触面。若用于切削液环境，应确认防护条件，避免杂质影响夹紧和松开动作。

需要提供哪些气源条件？

建议提供压缩空气压力、气源稳定性、控制方式和气管布置。多工位使用时，还要说明各工位是否需要独立控制。

询价 JAS 需要哪些资料？
