JAD 空压回转型夹头（后拉型） JAD Pneumatic Rotary Collet Chuck, Pull-Back Type

后拉式气动回转夹头，可用于内涨或外夹，适合台阶面定位、后端定位和需要稳定拉紧的轴类、套类回转加工。

提交项目需求获取技术资料

产品概述

JAD 空压回转型夹头（后拉型）适用于台阶面定位、后端定位轴类件和需要稳定拉紧的回转加工工况。

后拉型适合有台阶面、肩面或后端定位要求的工件。选型时应重点确认定位面尺寸、后拉行程、气源压力、夹持长度和工件是否需要贴合后端基准。

核心特点

后拉式夹紧动作

夹紧时工件向后端定位面贴合，适合台阶面定位、后端定位和需要拉紧稳定的轴类件。

适合台阶轴和端面定位

对有台阶、肩面或后端定位要求的工件，后拉式结构有助于提升定位一致性。

气动回转夹持

使用压缩空气驱动，适合数控车床、磨床和回转工装中的稳定夹持。

可内涨或外夹

可根据工件内孔、外径和夹持面选择内涨或外夹方案，满足不同轴套类零件加工。

适用场景

台阶轴后拉定位加工
有肩面或端面定位要求的轴类件
后端定位的短轴车削
轴套类零件外夹或内涨
数控车床气动回转夹持
需要拉紧稳定的批量加工

参数与尺寸资料

本页参数区可整理该系列的型号、夹持范围、安装尺寸、气口位置、适配筒夹或副爪、精度指标等信息，便于客户与设备条件核对。

具体数值以对应型号产品样本和出厂技术资料为准。后拉效果与工件定位面、夹持长度、压缩空气压力和夹具安装状态有关。

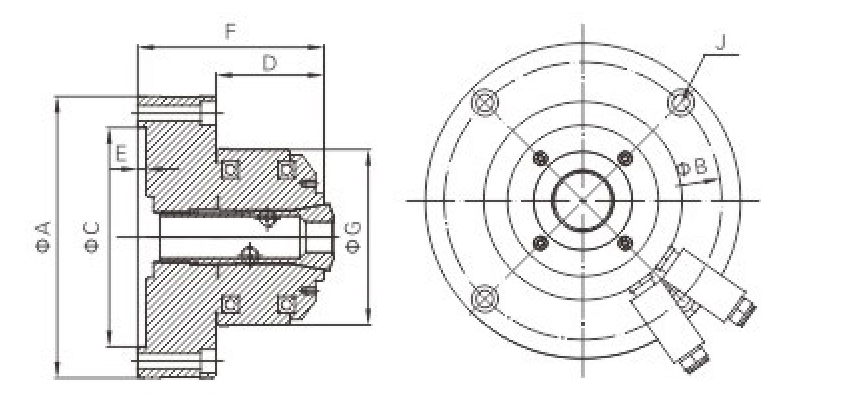

JAD 空压回转型夹头（后拉型）尺寸结构图 — JAD 空压回转型夹头（后拉型）安装尺寸、接口尺寸或结构示意。

JAD 空压回转型夹头（后拉型）—主要规格与尺寸参数
产品型号	ΦA	ΦB	ΦC(H6)	D	E	F	ΦG	J	最高转速 rpm/min	活塞行程 mm	夹持行程 mm	最大扭力 N.m	使用压力 kg/cm²	夹持范围	使用筒夹	重量 kg	夹紧方式
JAD-15	100	84	70	40	5	80	72	4-M6沉头孔	4000	3	1.5	3	2–7	Φ2–14	YB-15	3.2	后拉
JAD-25	166	147	130	58	5	106	106	4-M8沉头孔	4000	4	1.5	15	2–7	Φ3–25	YB-25	9.5	后拉
JAD-40	187	168	150	68	5	116	133	4-M8沉头孔	4000	4	1.5	30	2–7	Φ5–40	16C	13.5	后拉
JAD-60	220	203	170	73	5	132	169	4-M8沉头孔	3000	4	1.5	35	2–7	Φ5–60	20C	20.5	后拉

具体数值以对应型号产品样本和出厂技术资料为准。

选型与询价需提供的信息

工件外径或内孔尺寸
工件长度
工件材质
加工设备类型
主轴鼻端或安装尺寸
驱动条件
目标转速
重复定位要求
是否使用切削液加工
工件图纸或样件照片

常见问题

后拉型适合哪些台阶轴？

适合有肩面、台阶面或后端定位面的轴类件。后拉动作可以帮助工件贴合定位面，提升批量加工时的位置一致性。

与 JAB 前推型有什么区别？

JAD 通过后拉动作贴合后端定位，适合台阶面或后端基准。JAB 更适合前推定位和需要控制伸出长度的工件。

后拉定位需要提供什么工件信息？

需要提供夹持直径、台阶位置、定位面尺寸、工件总长和加工余量。若有定位面照片或剖面图，判断会更准确。

气压条件怎么确认？

需要确认现场压缩空气压力、稳定性、气口连接方式和控制动作顺序。夹持力要求较高时，还应结合切削负载和工件夹持面做试夹。

安装时要注意什么？

安装时应核对主轴鼻端、连接尺寸、气口方向和后拉行程。试运行时先检查夹紧、松开和定位面贴合情况。

参数怎么确认？

最高转速、使用压力、夹持范围、筒夹型号和重量应以对应型号样本及出厂技术资料为准。页面表格用于初步核对，不清楚的现场条件应通过图纸和试夹确认。
