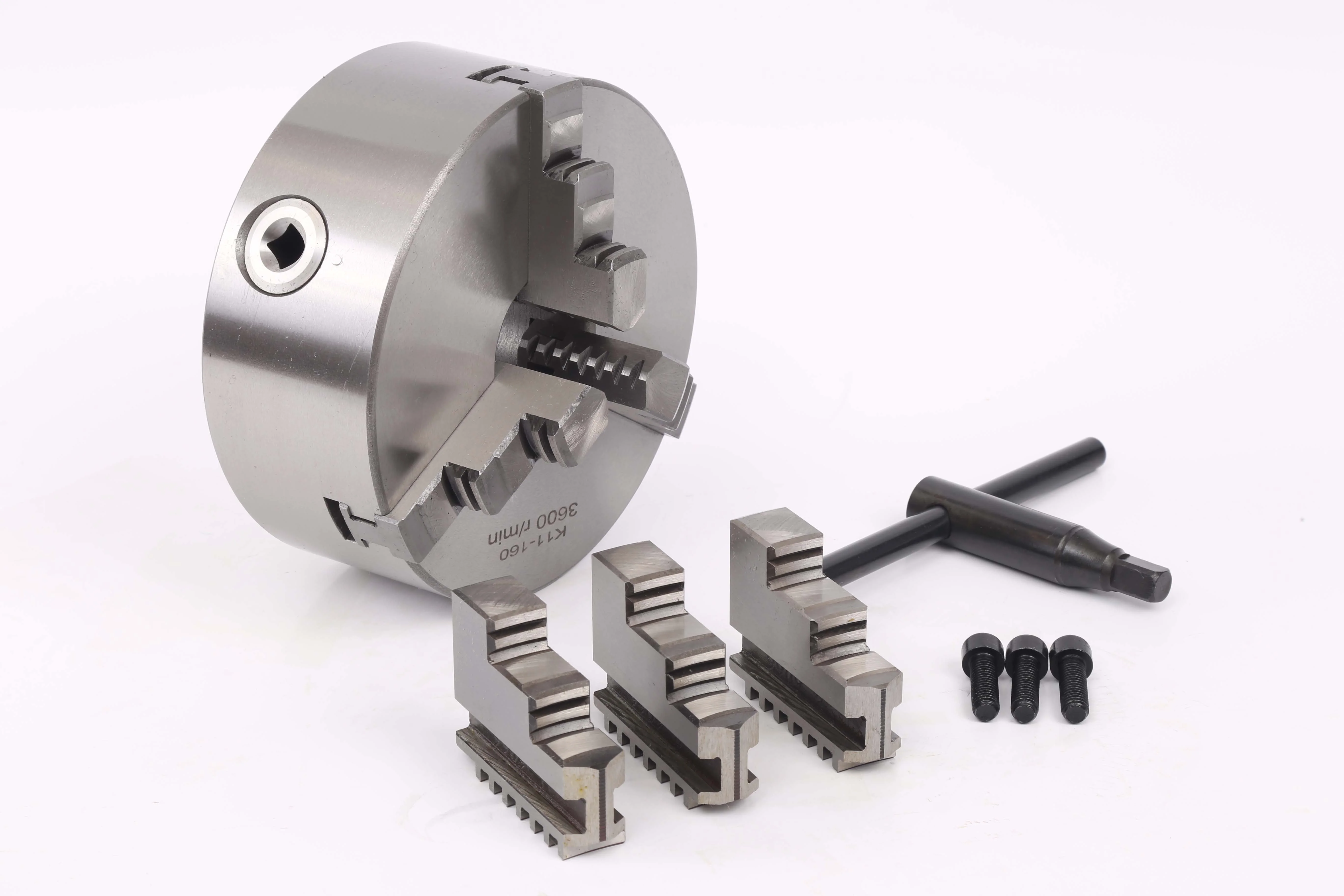

三爪自定心卡盘（直止口）
常用手动三爪卡盘，适合快速夹紧常规回转类工件。选型时需核对卡盘外径、法兰尺寸、安装孔位和主轴鼻端。
覆盖三爪、四爪、二爪及特种手动卡盘，适用于车床夹持与小批量加工。
手动卡盘 Manual Chucks
覆盖三爪、四爪、二爪、六爪、重型及特种手动卡盘，适用于车床夹持、小批量加工与试切维修。
本页为手动卡盘产品集合，包含三爪卡盘、四爪卡盘、二爪卡盘以及四爪重型卡盘、六爪自定心卡盘、超大自定心卡盘、精密可调卡盘以及焊接 / 玻璃卡盘等系列。若您的设备以普通车床或数控车床为主、生产节奏相对宽松，手动卡盘通常更便于安装、调整和日常维护；若产线强调自动夹紧与稳定节拍，可与液压卡盘、气动卡盘等方案一并比较。具体选型需结合工件外形、夹持方式、主轴鼻端和工艺节拍综合考虑。
按型号浏览
以下为手动卡盘各产品与连接形式的详细型号。您可按工件形状、夹持方式、主轴鼻端连接形式和加工场景快速对照：三爪、四爪、二爪适合常规车削与找正；六爪、精密可调、重型、超大及焊接 / 玻璃卡盘面向薄壁件、精密件、大规格工件或特殊接触面夹持。具体规格请结合对应产品页参数资料和设备条件核对。
/IMG_9574.JPG)

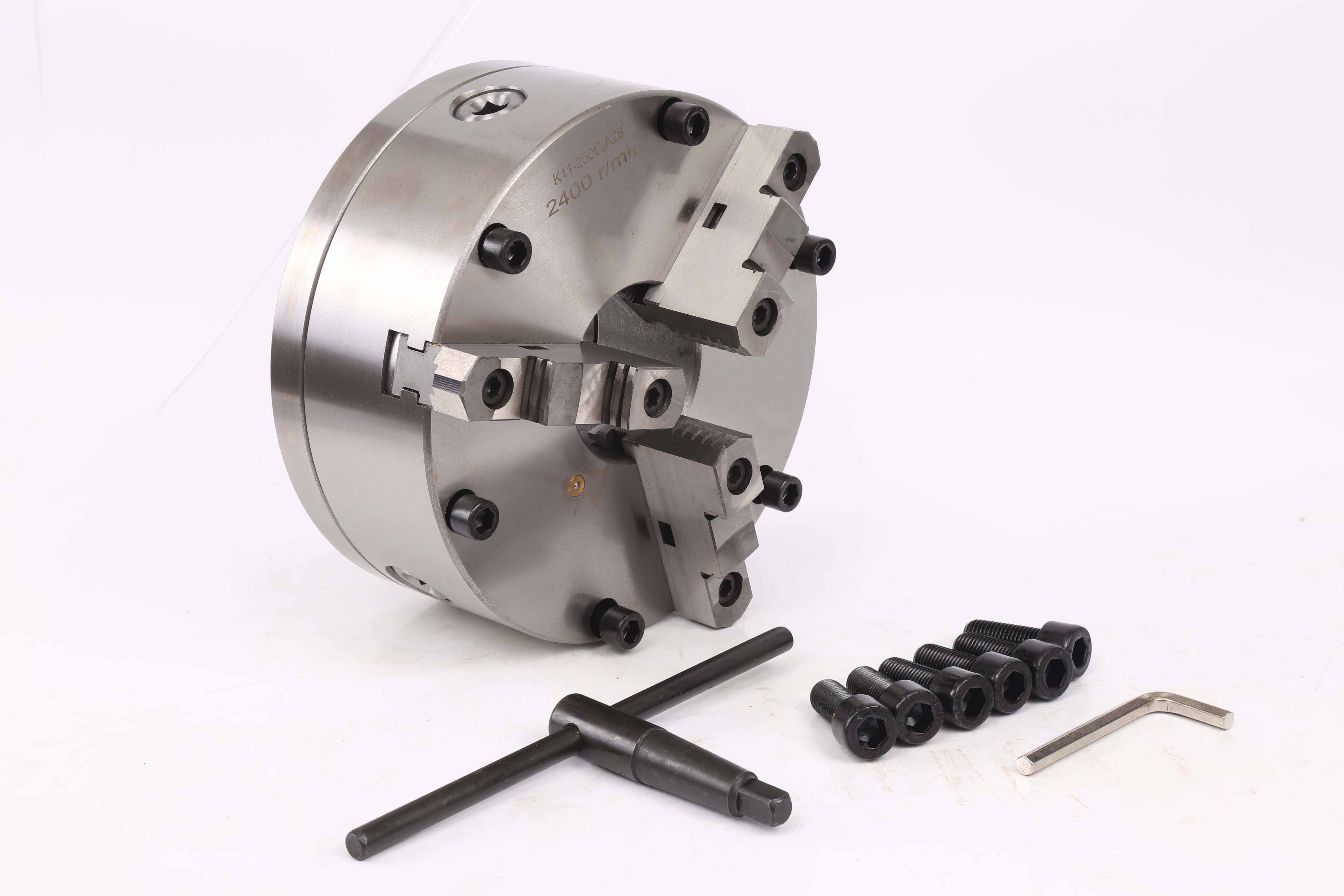

三爪自定心卡盘（A 型）
适合已有 A 型主轴鼻端的普通车床和数控车床。选型时按主轴鼻端号、安装孔位、卡盘外径和夹持范围核对。
/IMG_9571.JPG)

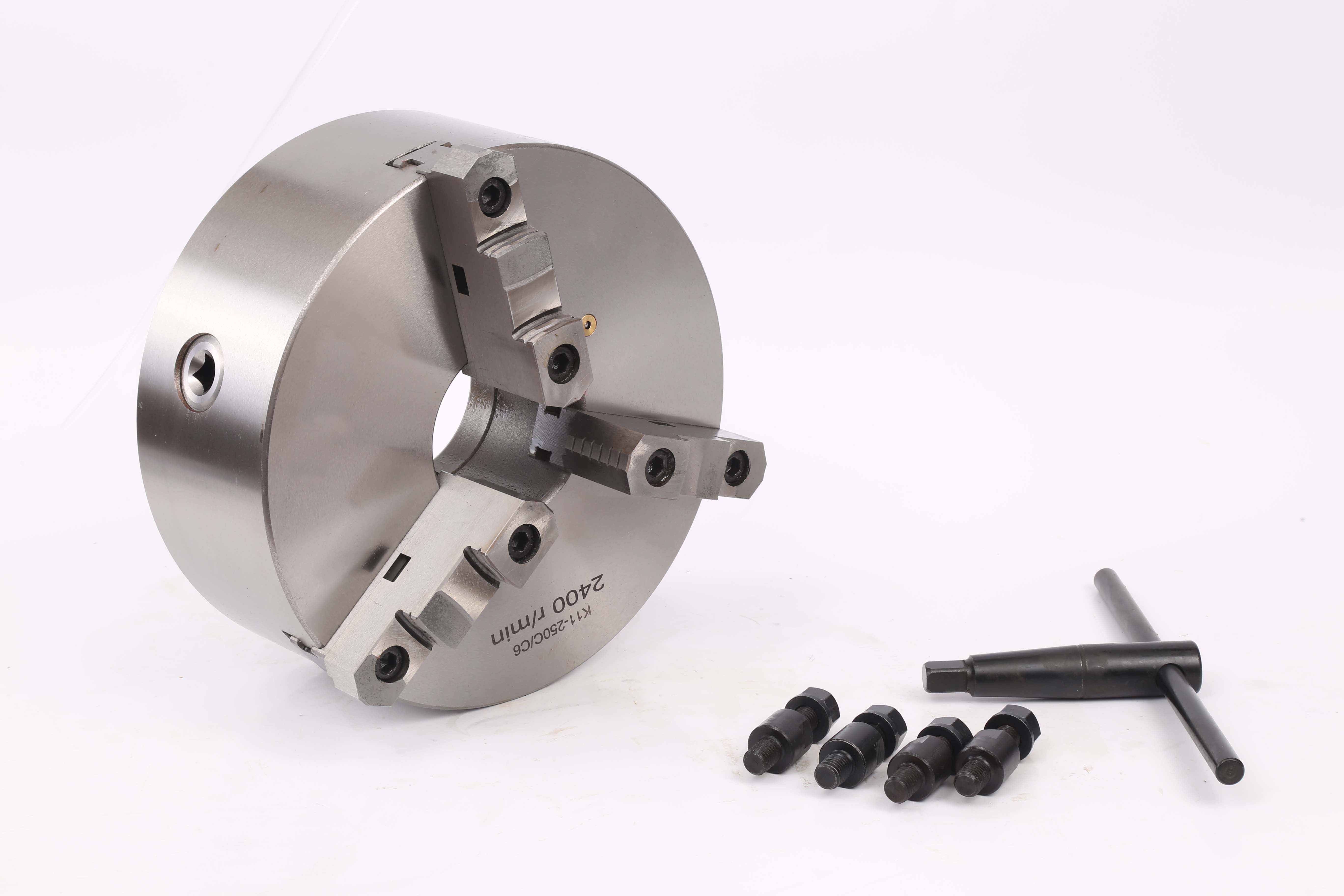

三爪自定心卡盘（C 型）
适合按 C 型主轴鼻端号核对安装尺寸的项目。选型时需确认主轴鼻端、安装孔位、定位尺寸和工件夹持范围。
/主打1.webp)

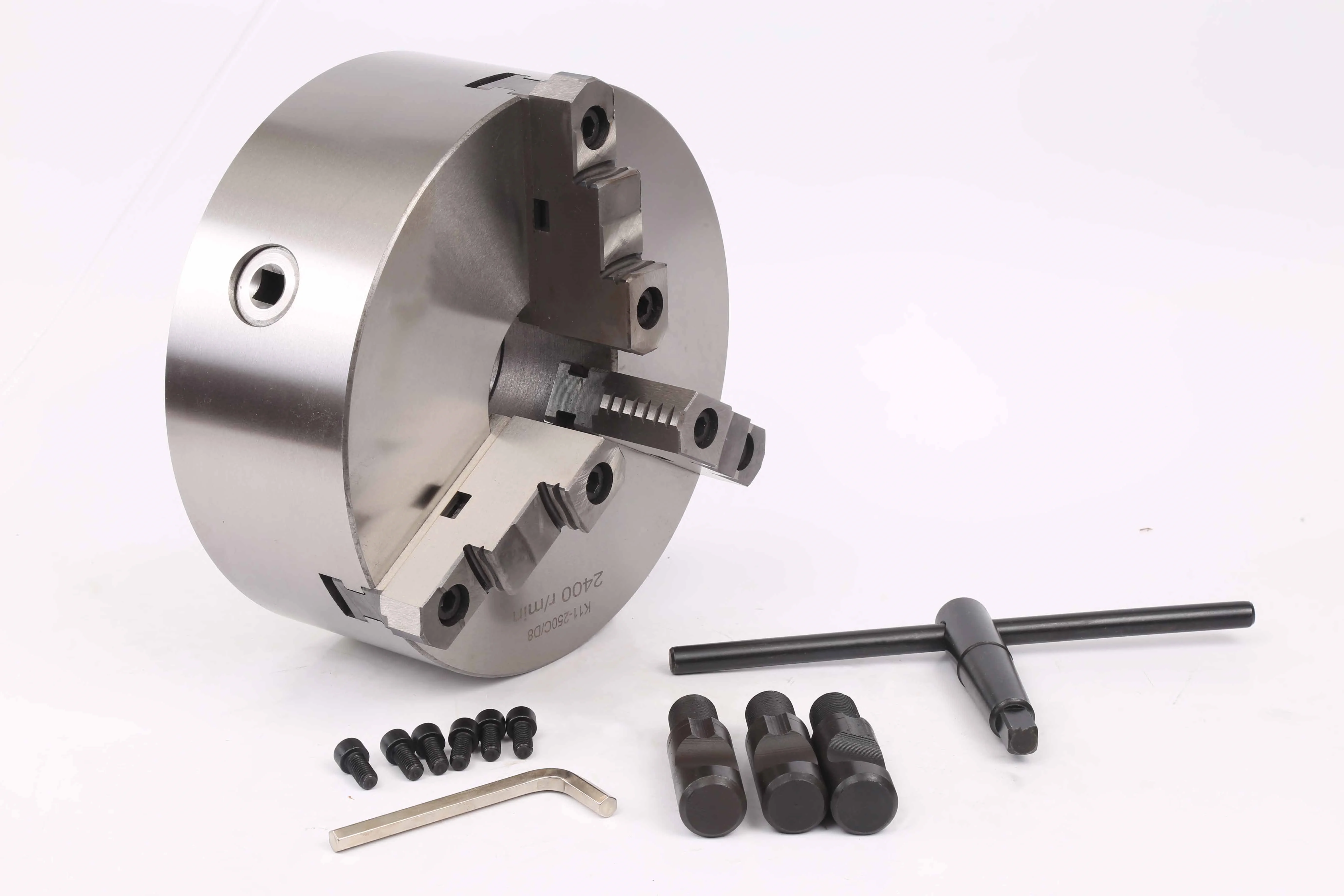

三爪自定心卡盘（D 型）
适合已有 D 型主轴鼻端的设备替换或配套。选型时需核对主轴鼻端号、连接尺寸、卡盘外径和工件范围。

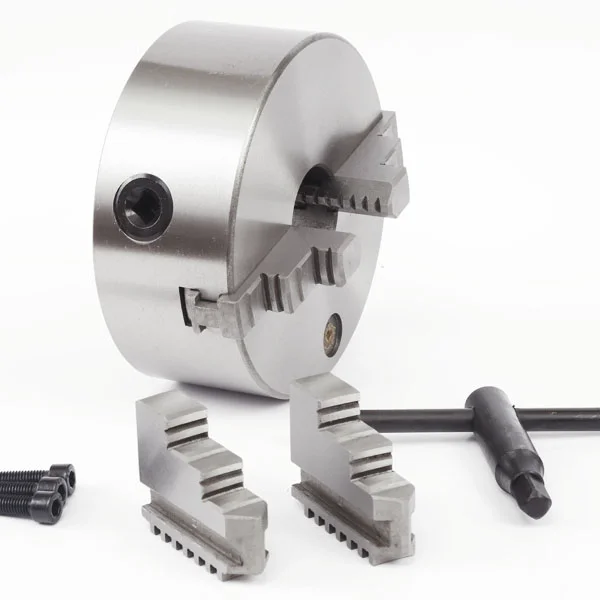

二爪自定心卡盘
适合普通三爪卡盘不方便夹持的工件。可根据工件外形和夹持面设计软爪或专用爪。

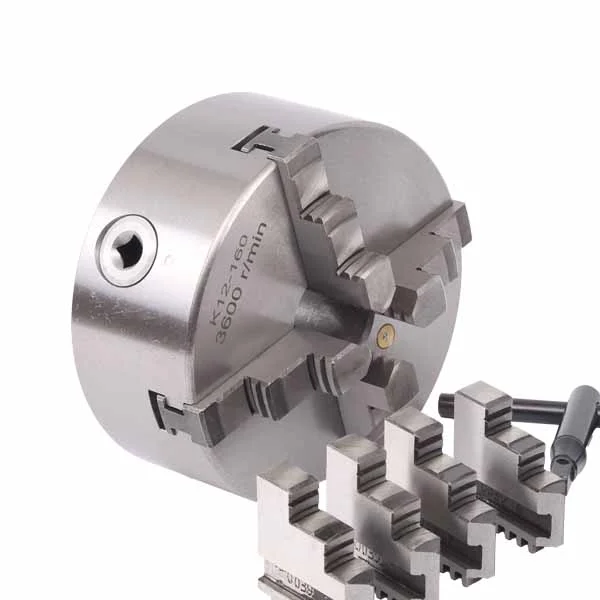

四爪自定心卡盘
适合快速夹紧方形或四方类工件。与四爪单动相比，更偏向快速自定心和重复装夹。

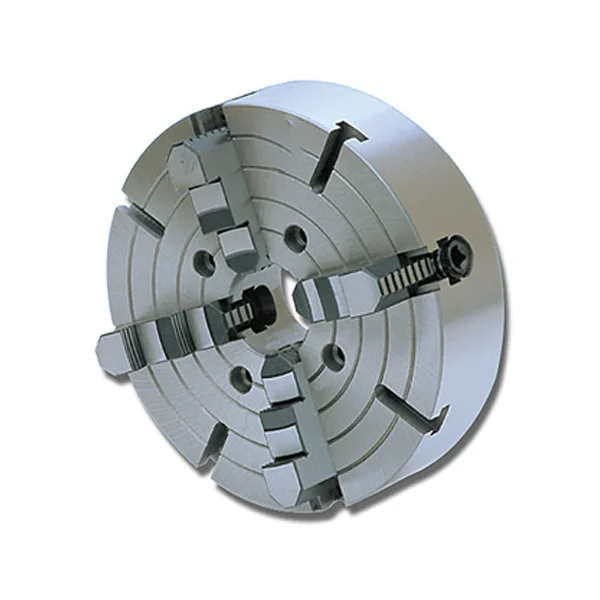

四爪单动卡盘（直止口）
四个夹爪可分别移动，适合人工找正和非标准工件夹持。选型时需核对法兰、主轴鼻端、夹持范围和工件重量。
四爪单动卡盘（A 型）
适合已有 A 型主轴鼻端的设备。四个夹爪可分别调整，便于偏心件和不规则工件找正。
四爪单动卡盘（C 型）
适合按 C 型主轴鼻端号核对安装尺寸的项目。每个夹爪可单独调整，适合非标准工件夹持。
四爪单动卡盘（D 型）
适合已有 D 型主轴鼻端的设备配套或替换。四爪单动结构便于找正偏心和不规则工件。

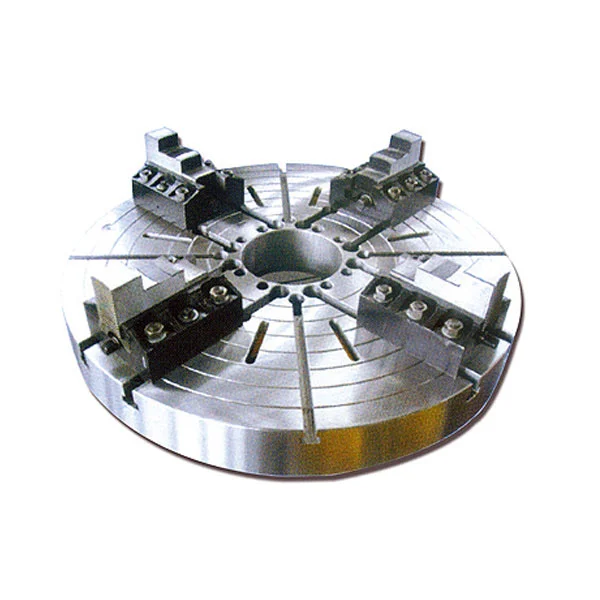

四爪重型卡盘
适合大直径、大重量和重切削场景。选型时需核对机床承载、主轴鼻端、卡盘重量、工件重量和允许转速。
六爪自定心卡盘
六个夹爪同步移动，接触点更多，适合对夹痕和变形更敏感的工件。可结合软爪或修爪使用。

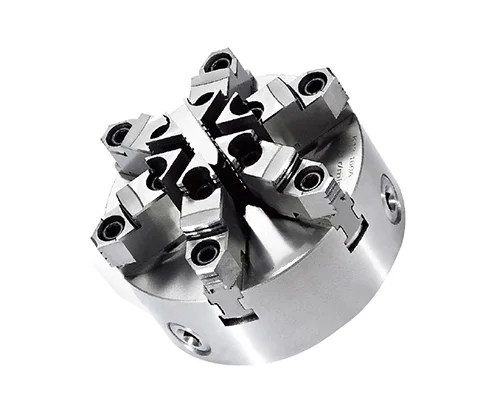

精密可调卡盘（KM）
KM31 为三爪结构，KM33 为六爪结构。适合需要降低装夹跳动、提高重复装夹一致性的加工场景。

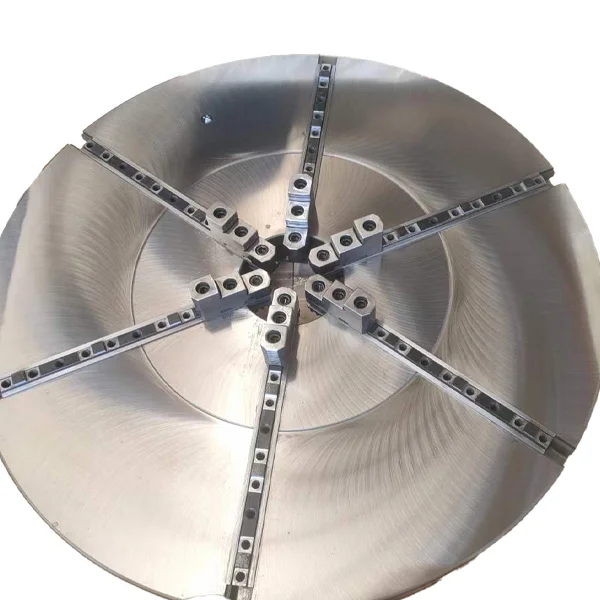

超大自定心卡盘
面向大直径和大重量工件。选型时需核对机床承载、主轴鼻端、安装空间、工件重量和允许转速。
焊接 / 玻璃卡盘
适合普通卡盘难以稳定夹持的工件。可根据工件图纸、夹持位置、表面保护要求和设备安装条件确认方案。
没有找到合适型号，或不确定该选哪种手动卡盘？
请准备工件简图、机床型号、主轴鼻端与目标节拍说明，便于评估手动卡盘是否仍为合适方案，或与液压、气动、内涨等方案组合。
若您在三爪与四爪之间犹豫，可补充工件截面形状（圆、方或偏心）、是否需要逐爪找正，以及机床类型与目标节拍；信息齐备后，我们协助判断取舍，并评估是否需预留液压或气动卡盘接口。
更适合 / 不太适合：快速结论
可先对照下列两类典型工况，再结合具体系列与下方选型要点做最终决定。
更适合使用手动卡盘
- 试切与小批量
- 维修与多品种切换
- 暂时不配置液压站或回转夹紧单元
- 需要现场调整更直观、维护更简单的车床夹持场景
往往更需要评估其他方案
- 节拍紧凑、要求程式化自动夹紧时，优先考虑液压卡盘或气动卡盘
- 孔定位为主时比较内涨夹头
- 薄壁外圆需柔面夹持时比较橡胶夹头卡盘
- 需分度加工时关注分度卡盘与夹具方案
按需求快速判断
手动卡盘选型要点
若现场以扳手夹紧为主、节拍要求相对宽松，或机床尚未配置液压与回转缸，建议从下列方面自查。外圆夹伤仍难控制时，可了解橡胶夹头卡盘；以内孔定位为基准时，可参考内涨夹头。旧盘替换所需资料见下方常见问题。
-
定心与件型
三爪卡盘和四爪卡盘的区别，核心在是否需要单爪独立调节；二爪卡盘多用于对称夹持与特定外形场景。三爪、二爪、六爪自定心便于回转体粗精车；四爪单动适合偏心件与不规则外形。若长期同族零件且需程序自动夹紧，可对照液压卡盘。
-
薄壁与夹持变形
配软爪可摊薄夹紧力，薄壁圆筒仍可能出现多边形；常与橡胶夹头卡盘或筒夹卡盘对比取舍。
-
规格与主轴鼻端
三爪卡盘规格、四爪卡盘规格及四爪卡盘尺寸规格表均以制造商样本为准；选型须核对通孔、爪行程、连接尺寸、允许转速与机床主轴鼻端。超大件还需核对卡盘外径、台阶与尾座安全距离；焊接或玻璃夹持需关注夹爪接触范围与减振。
-
节拍与设备
数控车床工况若强调重复加工与自动夹紧，应同步评估气动卡盘或液压卡盘；手动卡盘更适合节拍弹性较大的场合。
-
主轴鼻端与扳手空间
短锥 / 法兰型号须与机床原装一致，并确认锁紧扳手在护罩内的操作窗口。
-
精度与验证
跳动与重复定位需结合产品型号、安装状态和工件状态确认，不作脱离条件的精度承诺。KM 等精密可调系列更强调重复定位，维护周期与润滑与普通自定心不同，打样前需确认工艺能力。
-
特种系列
精密可调卡盘侧重微调机构与维护要求；四爪重型卡盘和超大自定心卡盘用于重切削、大规格或大直径回转体，应重点核对承载、干涉与允许转速；六爪自定心卡盘用于分散夹紧力，但是否能控制变形需结合试切验证；焊接 / 玻璃卡盘以工装接口、接触面和脆性件工艺约束为先。
与相关夹持方案对比
具体选型以工艺验证与制造商资料为准。产量、节拍或定位基准发生变化时，可对照下表查看其它常见夹持路线。
| 需求情况 | 更可能适合 |
|---|---|
| 扳手夹紧、批次多变 | 手动卡盘系列 |
| 油压夹紧、与动力单元配套 | 液压卡盘（含液压三爪卡盘、液压四爪卡盘等） |
| 压缩空气驱动、节拍较快 | 气动卡盘（含气动三爪卡盘） |
| 棒料精密夹持 | 筒夹卡盘 / 夹头类方案 |
| 以内孔为基准 | 内涨夹头 |
| 薄壁外圆防夹伤 | 橡胶夹头卡盘 |
| 分度加工 | 分度卡盘 |
手动卡盘常见问题
三爪卡盘和四爪卡盘有什么区别？应如何选择？
三爪通常自定心，适合回转体外圆常规夹持；四爪单动卡盘可逐爪调节，适合偏心或不规则毛坯找正。四爪自定心卡盘则四爪联动，适用于部分方截面件。选择时结合件型、找正时间与节拍；规格以样本为准。
二爪卡盘适合哪些用途？
二爪卡盘多用于对称夹持、特定外形或需配套专用夹爪的场景。若仍有夹伤或变形顾虑，应同时比较橡胶夹头卡盘、内涨夹头等方案。
三爪卡盘、四爪卡盘的规格尺寸怎么对？
三爪卡盘规格、四爪卡盘规格及四爪卡盘尺寸规格表须以产品样本与制造商数据为准。选型时建议核对通孔、爪行程、连接尺寸、最大转速，并与机床主轴鼻端一并确认。
车床四爪卡盘找正有哪些要点？
四爪卡盘找正依赖基准面选择与单爪微调；应在安全前提下按现场量具逐步收紧。长期量产若找正时间过长，可评估工艺或夹具是否需调整。
安装卡盘前要核对哪些事项？
请核对主轴鼻端、定位台阶、螺栓规格、端面贴合、卡爪编号及装夹后的跳动复核；三爪卡盘安装顺序等细节以机床说明书、卡盘样本及技术资料为准。精密可调卡盘或玻璃卡盘的安装须取得对应系列资料并由有经验人员操作。
焊接卡盘的尺寸与规格要注意什么？
焊接卡盘尺寸与焊接卡盘规格应与焊接工装及工序图一致，并与通用车床卡盘参数区分；提交询价时附带工装简图与接口要求可减少往返。
