手动卡盘 · 专用夹持

焊接 / 玻璃卡盘 Welding / Glass Chuck

焊接 / 玻璃卡盘适用于焊接定位、玻璃件夹持、易夹伤工件和特殊形状工件的手动夹持。可根据工件外形、接触面和夹持要求配置夹爪结构，用于专用夹持和工装配套。

提交项目需求获取技术资料

产品概述

焊接 / 玻璃卡盘属于特殊用途手动卡盘，主要用于常规三爪、四爪卡盘难以直接夹持的工件。焊接类应用更关注定位稳定性、夹持空间和工件摆放方式；玻璃类或易夹伤工件更关注接触面、夹持力和表面保护。

该系列通常需要结合工件图纸、夹持位置、接触面材料、设备安装条件和加工方式进行确认。若工件表面容易损伤，可评估软爪、非金属接触面、橡胶夹持方案或其它专用夹具结构。

核心特点

面向特殊工件夹持

适合焊接定位、玻璃件、易夹伤件和特殊外形工件的手动夹持。

可按接触面配置

可根据工件表面要求，评估软爪、非金属接触面或专用夹爪结构。

适合工装配套

可用于专用设备、焊接工位、辅助定位工装和特殊夹持场景。

选型依赖工件资料

需要结合工件图纸、夹持位置、夹持力、表面保护要求和安装空间确认。

适用场景

焊接工装中的定位与夹持；
玻璃件或易夹伤工件夹持；
特殊形状工件固定；
需要软接触或定制夹爪的工件；
普通卡盘难以稳定夹持的零件；
专用设备和辅助工装配套。

参数与尺寸资料

以下资料用于核对焊接 / 玻璃卡盘的外形尺寸、安装尺寸、夹持范围、夹爪结构和设备安装条件。具体规格以产品样本和出厂技术资料为准。

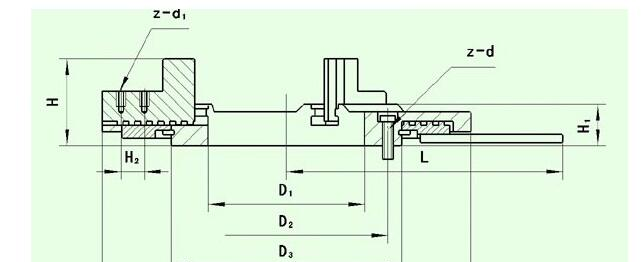

焊接与玻璃卡盘外形尺寸与夹持结构示意 — 焊接 / 玻璃卡盘外形尺寸、安装尺寸和夹持结构示意。

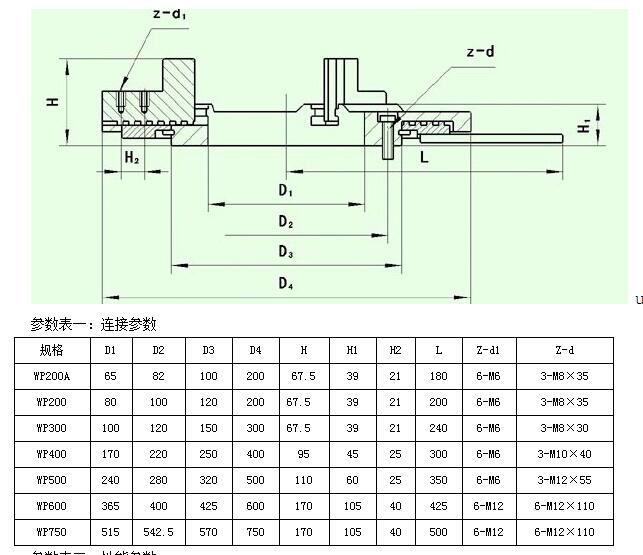

焊接 / 玻璃卡盘—主要规格与安装尺寸参数
规格	D1	D2	D3	D4	H	H1	H2	L	Z-d1	Z-d
WP200A	65	82	100	200	67.5	39	21	180	6-M6	3-M8×35
WP200	80	100	120	200	67.5	39	21	200	6-M6	3-M8×35
WP300	100	120	150	300	67.5	39	21	240	6-M6	3-M8×30
WP400	170	220	250	400	95	45	25	300	6-M6	3-M10×40
WP500	240	280	320	500	110	60	25	350	6-M6	3-M12×55
WP600	365	400	425	600	170	105	40	425	6-M12	6-M12×110
WP750	515	542.5	570	750	170	105	40	500	6-M12	6-M12×110

表中尺寸用于初步核对卡盘外径、安装孔位、卡盘高度和夹持范围。实际选型时，还需结合工件材料、表面保护要求、夹持位置、设备安装空间和加工方式确认。

订购焊接 / 玻璃卡盘时，请提供工件图纸、工件材料、夹持位置、表面保护要求、设备安装尺寸、卡盘外径和使用场景。

选型与询价需提供的信息

工件图纸或照片；
工件材料和表面要求；
夹持位置和可接触区域；
是否用于焊接定位或玻璃件夹持；
卡盘外径和安装空间；
夹持力和表面保护要求；
设备安装方式；
现用夹持方案和存在的问题。

常见问题

焊接 / 玻璃卡盘适合哪些工件？

适合焊接定位件、玻璃件、易夹伤件、特殊形状件和需要专用夹爪的工件。

焊接卡盘和普通手动卡盘有什么区别？

焊接类应用更关注工件摆放、定位稳定性、焊接空间和工装配合，通常需要按工件和工位条件确认夹持结构。

玻璃卡盘如何减少表面夹伤？

通常需要关注接触面材料、夹持力、夹持面积和工件支撑方式。可根据工件要求评估软接触面或专用夹爪。

这类卡盘需要定制吗？

很多项目需要根据工件外形和夹持位置确认夹爪结构。标准规格能否适用，需要结合图纸和安装条件判断。

可以用于车床加工吗？

可根据卡盘结构、工件重量、安装方式和加工方式评估。若涉及旋转加工，需要重点核对安装安全、夹持稳定性和允许转速。

是否可以替代橡胶夹头卡盘？

两类产品适用重点不同。若工件需要低夹痕、均匀包覆或薄壁夹持，可同时评估橡胶夹头卡盘方案。

选型时需要提供工件图纸吗？

建议提供。焊接 / 玻璃类夹持常与工件外形、接触面和夹持位置有关，图纸能提高选型准确性。
