特殊液压卡盘 · 球关节夹持

球节 / 球关节液压卡盘

Ball-Joint Hydraulic Chuck

球节 / 球关节液压卡盘适用于毛坯夹持、锻造件、铸造件和外形不规则工件。球关节结构可在一定范围内适应工件外形差异，适合需要稳定贴合和补偿夹持的液压装夹场景。

查看参数与尺寸 咨询此系列

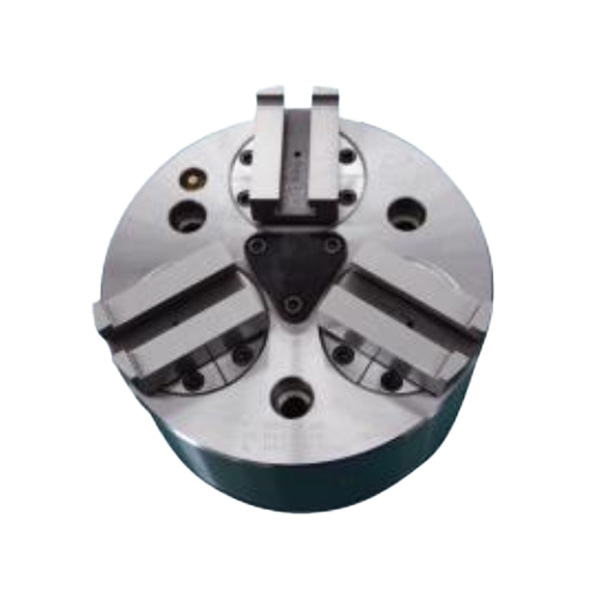

球节 / 球关节液压卡盘产品外观
球节 / 球关节液压卡盘产品外观。

产品概述

球节 / 球关节液压卡盘通过带球关节的夹持结构，使夹爪在一定范围内适应工件表面状态。对于锻造件、铸造件、毛坯件或外形误差较大的工件，可提升夹爪与工件的接触稳定性。

该类卡盘适合外形差异较大、局部接触状态不稳定或需要补偿夹持的工况。选型时应结合工件外形误差、夹持位置、接触面、摆动角度、夹紧力和加工方式确认。

核心特点

球关节自适应接触

球关节夹持结构可在一定范围内适应工件表面差异，提高接触稳定性。

适合毛坯和不规则工件

适用于锻造件、铸造件、毛坯件和部分外形不规则的工件夹持。

有助于改善贴合状态

对局部接触不稳定的工件，可通过球关节结构改善夹爪贴合。

需按工件外形核对

选型时需确认工件外形误差、夹持面、摆动范围、夹紧力和加工负载。

适用场景

  • 锻造件和铸造件夹持；
  • 毛坯件液压装夹；
  • 外形不规则工件加工；
  • 局部接触状态不稳定的工件；
  • 需要夹爪贴合补偿的工况；
  • 特殊车削和专用夹具配套。

参数与尺寸资料

以下资料用于核对球节 / 球关节液压卡盘的外形尺寸、安装尺寸、球关节结构、夹持范围和适配条件。具体规格以产品样本和出厂技术资料为准。

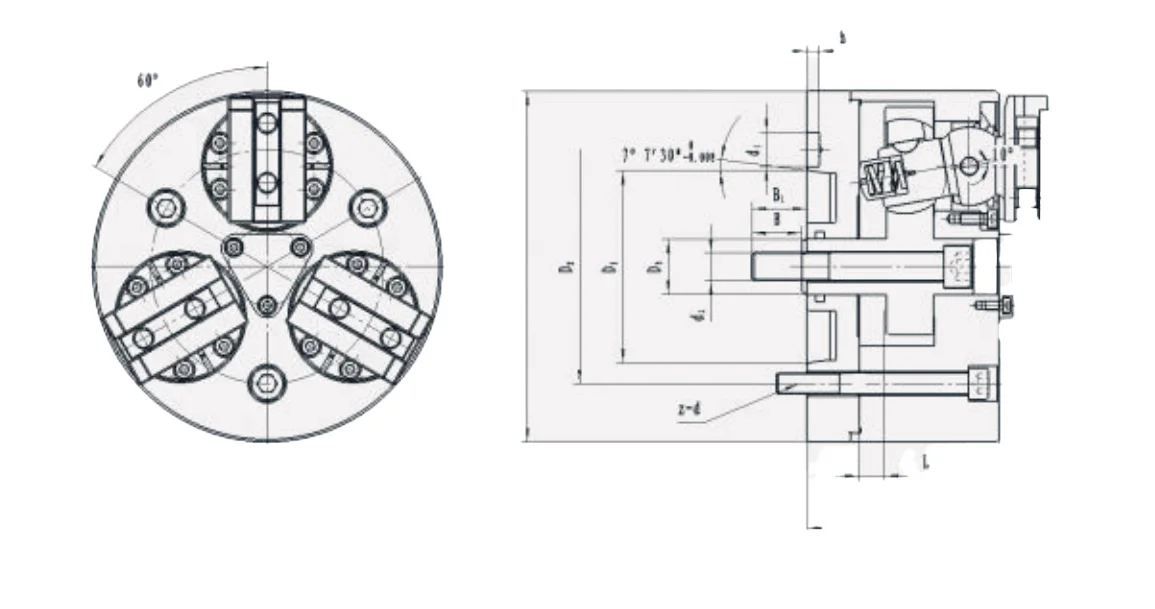

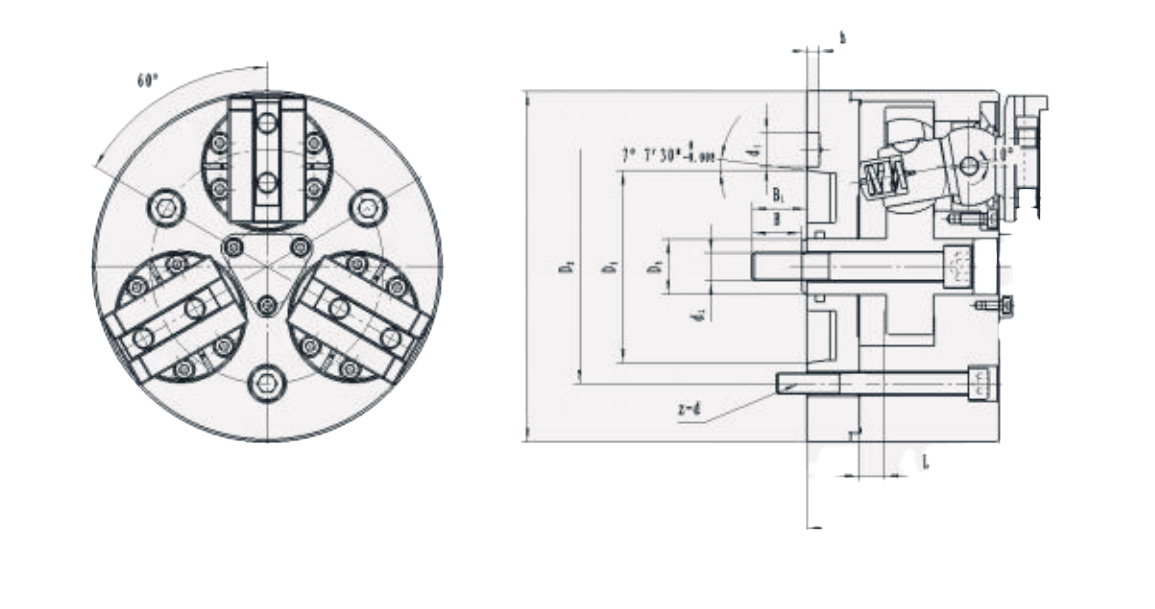

球节 / 球关节液压卡盘外形尺寸、安装尺寸和球关节夹持结构示意。
球节 / 球关节液压卡盘外形尺寸、安装尺寸和球关节夹持结构示意。
球节 / 球关节液压卡盘—主要规格与安装尺寸参数
型号 D D1 D2 D3 d1 d2 H1 H h1 P Qmax Qmin Rmax Rmin B Bmax Bmin z-d
160 160 82.563 104.8 30.16 16.3 M16 85.3 104.6 6.5 24 73.15 22.2 20.3 30.8 28.5 42.7 31.5 3-M10
200 200 106.375 133.4 31.75 19.5 M16 110 133 6.5 34 88.95 25.35 25.15 35 28.5 45.7 31.5 3-M12
250 254 139.719 171.4 41.27 24.2 M20 119 148 8 44 112.7 30.3 35.7 45.5 35 57.5 38.5 3-M16
315 315 196.869 235 41.27 29.4 M20 119 148 10 44 133.2 50.8 50.5 59 35 57.5 38.5 3-M20
球节 / 球关节液压卡盘—行程与性能参数
型号 楔心行程（mm) 爪行程(直径）mm 许用推拉力 KN (kgf) 最大夹紧力 KN (kgf) 极限转速 r/min 夹紧范围（mm) 适用油缸 重量 kg
160 11.2 7.9 27 81 4000 12.7-120 100 18
200 14.2 9.5 36 108 3500 16-152 125 27
250 19 12.7 45 135 3000 50-203 125 45
250 19 12.7 45 162 2500 63-240 160 67.5

表中尺寸用于初步核对卡盘外径、安装尺寸、夹持范围和结构配置。实际选型时，还需结合工件外形误差、夹持位置、接触面、摆动范围和加工负载确认。

订购球节 / 球关节液压卡盘时，请提供工件图纸或毛坯照片、外形误差范围、夹持位置、接触面、机床型号和加工方式。

选型与询价需提供的信息

  • 工件图纸或毛坯照片；
  • 工件外形误差范围；
  • 夹持位置和接触面；
  • 工件材料、重量和尺寸；
  • 需要补偿的方向和范围；
  • 计划使用的卡盘外径；
  • 机床型号和主轴鼻端；
  • 液压压力和加工负载；
  • 现用夹持方案和问题。

资料支持

如已使用同类卡盘，建议一并提供现用卡盘照片、安装尺寸和现场工况说明，便于更快核对配置。

FAQ

球节 / 球关节液压卡盘适合哪些工件？

适合锻造件、铸造件、毛坯件和部分外形不规则工件，尤其适合夹持面状态不稳定的场景。

球关节结构有什么作用？

球关节结构可以让夹爪在一定范围内适应工件表面角度和外形差异，改善夹爪贴合状态。

它能代替普通液压卡盘吗？

常规圆形工件通常仍可使用普通液压卡盘。球节 / 球关节液压卡盘更适合毛坯、外形不规则或接触状态不稳定的工件。

适合锻造件和铸造件吗？

适合。锻造件和铸造件表面误差较大时，球关节结构有助于提高夹爪与工件的接触稳定性。

选型时为什么要提供毛坯照片？

毛坯照片能帮助判断工件外形误差、夹持面状态和接触区域，便于确认是否适合球关节夹持结构。

是否适合重切削？

需要结合工件重量、夹持面、夹紧力、球关节结构和加工负载确认。重切削项目应提供工件资料和切削条件。

能否用于自动化生产？

可以评估，但需要确认工件放置一致性、夹持面变化、夹紧动作和上下料方式。

询价需要提供哪些资料？

请提供工件图纸或毛坯照片、外形误差、夹持位置、接触面、机床型号、主轴鼻端和加工方式。
