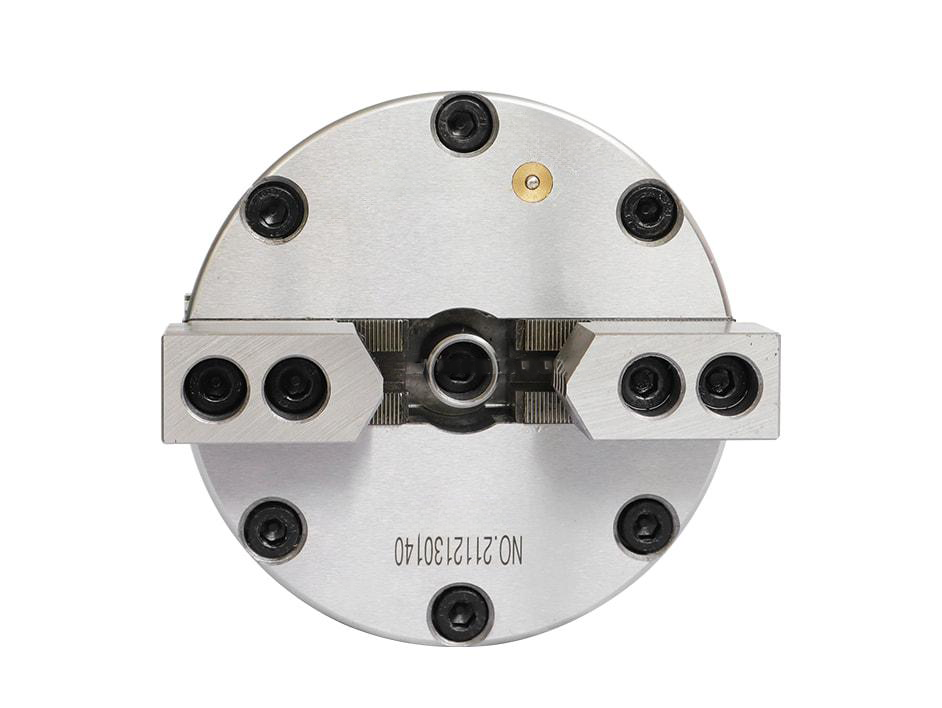

二爪中实气动卡盘
卡盘体集成气缸与活塞，中心实心，常以对称轮廓与稳定夹持见长。
不确定怎么选？
建议随询提交：工件图纸、主轴鼻端、气压条件、加工节拍，以及是否需要与自动化联锁，便于工程对口评估型号与配套。
车削气动动力卡盘
下列为洁净气源驱动的中实、半通孔、立式与前置通孔等动力卡盘单品，可按通孔等级、爪数与机床类型初选；夹紧力与极限转速请以各页参数表为准。

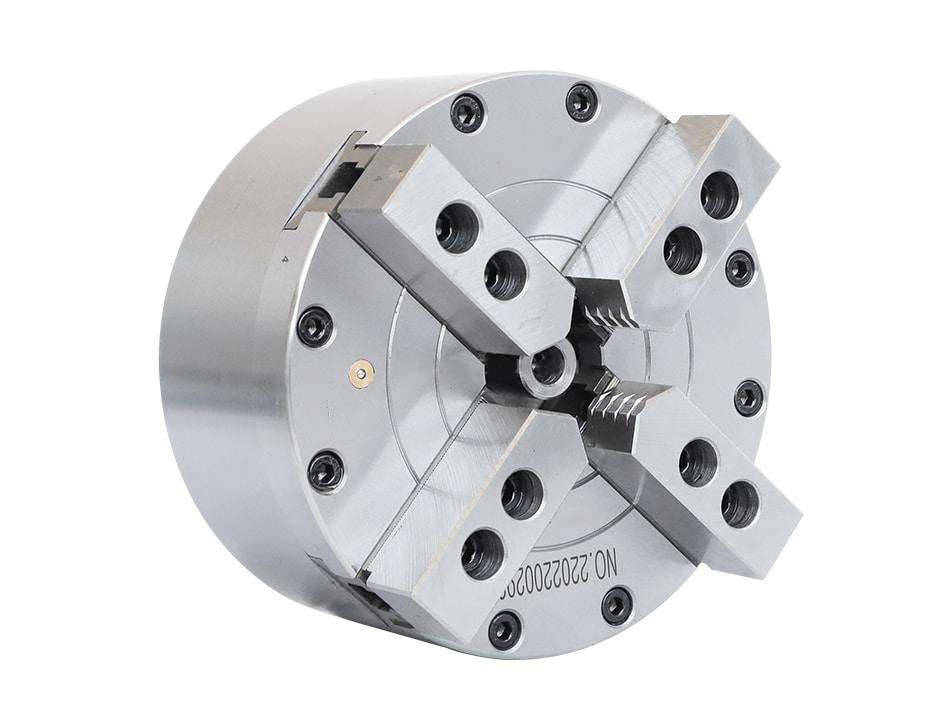

四爪中实气动卡盘
四爪布置便于非圆轮廓均衡受力，调试与检验周期需纳入节拍评估。

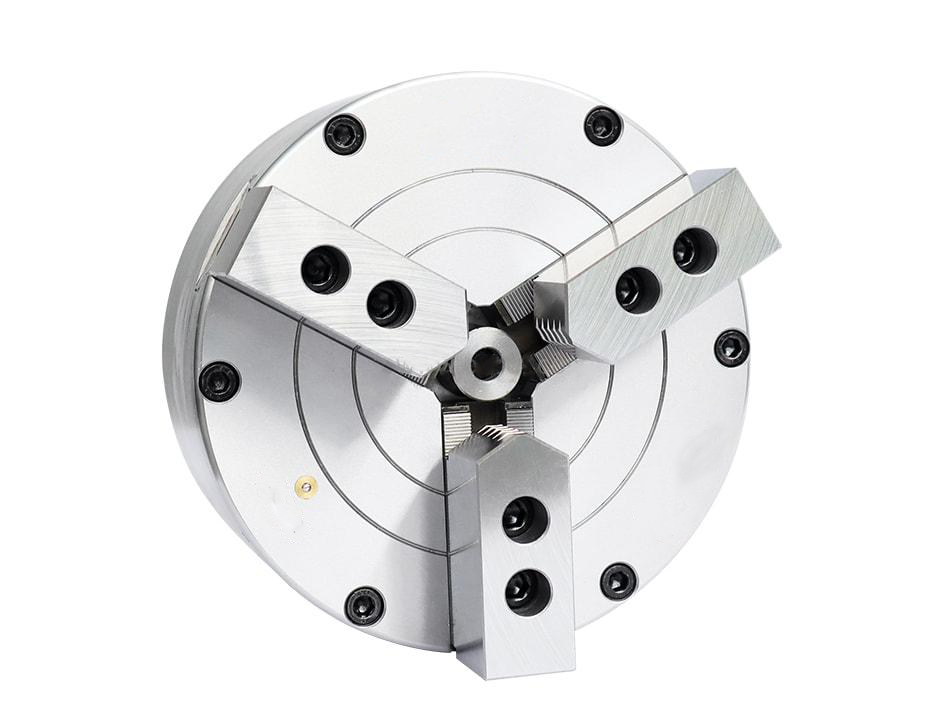

三爪中实气动卡盘
车削常用三爪气动中实结构，选型需对照夹持直径范围与主轴鼻端。

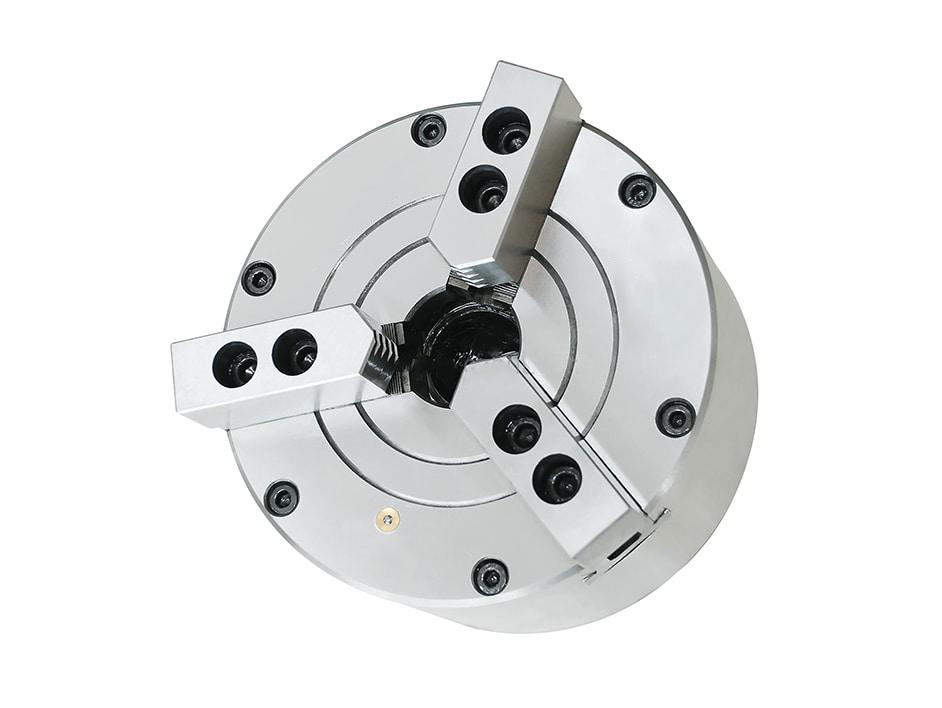

三爪半通孔气动卡盘
在结构上兼顾孔深与三爪夹持，边界需结合棒径与轴向占用范围核对。

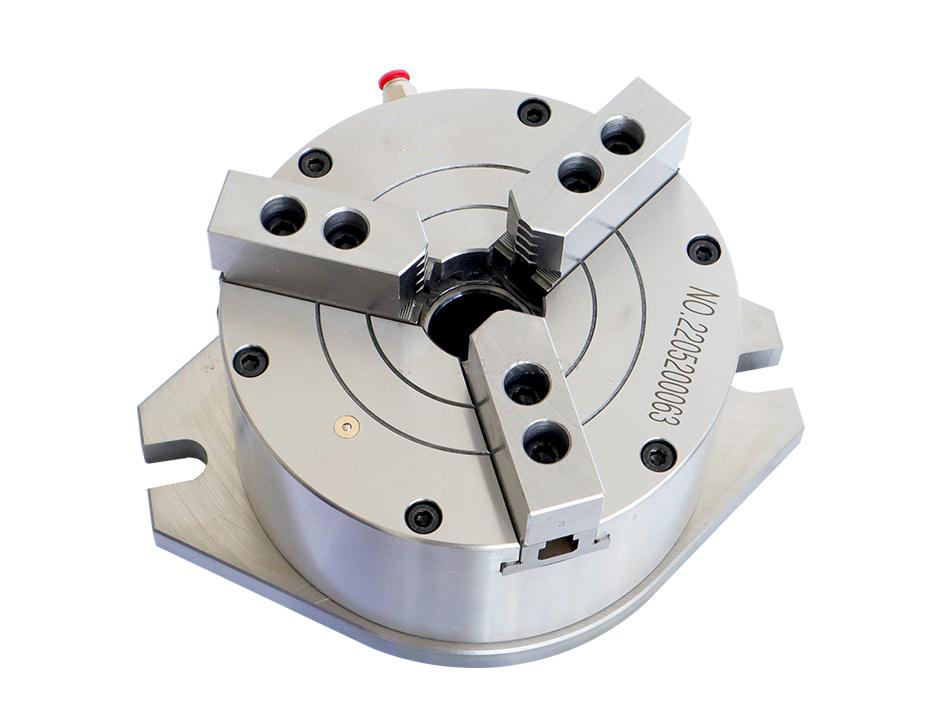

三爪立式中空气动卡盘
内置气缸、侧向供气，通孔适合长棒类在立式工位上的夹持布置。

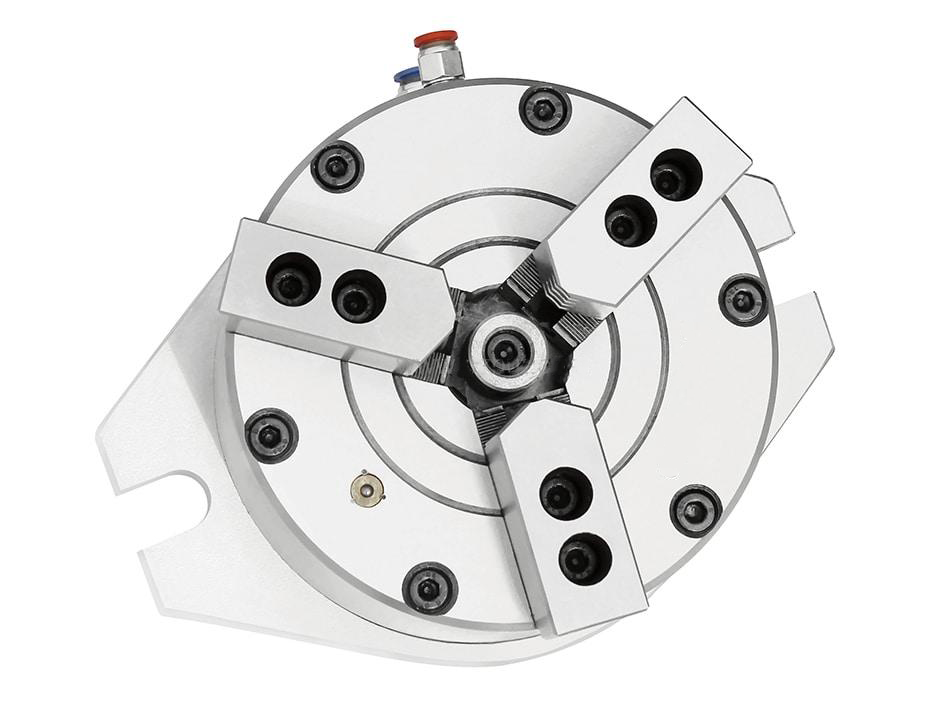

三爪立式中实气动卡盘
与同系中空结构对照选用，侧重中实短件与台面孔位布置。

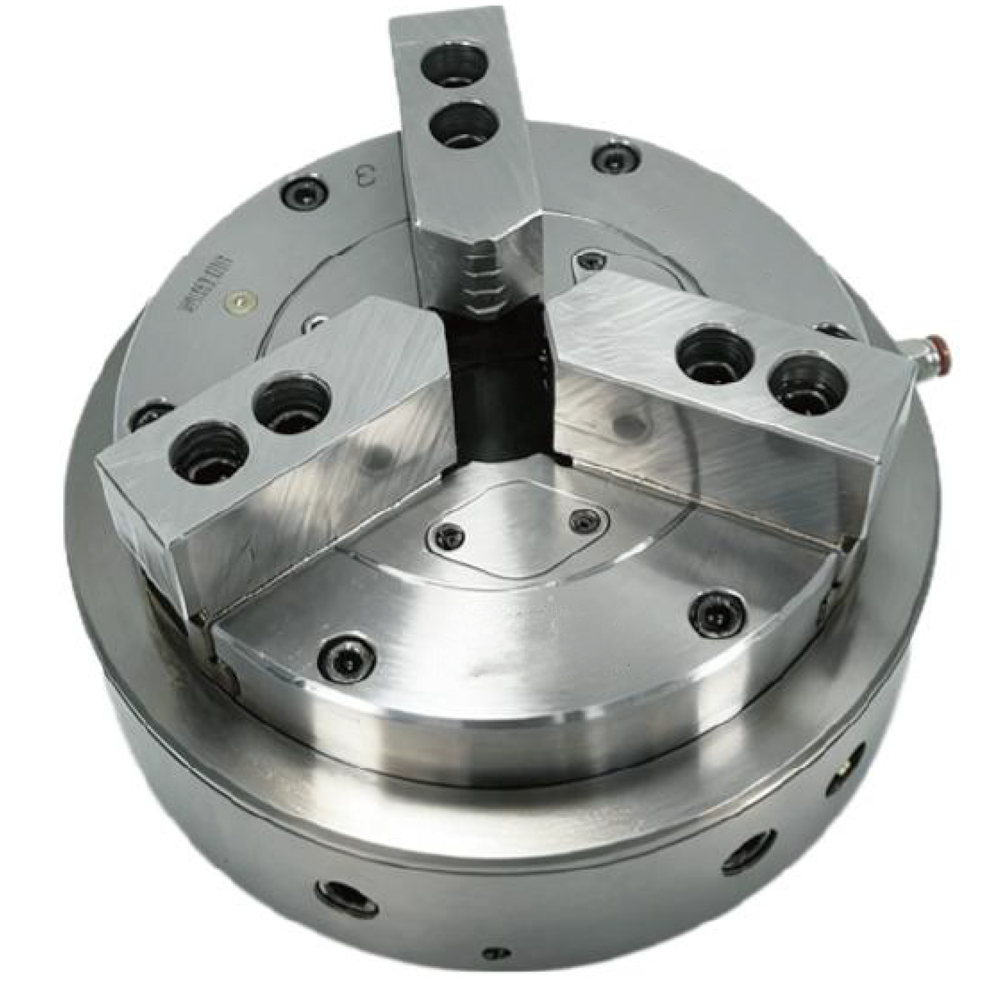

前置式通孔气动卡盘
主轴端串联法兰式布置，内置气缸与行程结构，以 BK-TK 参数表为订货依据。
主轴侧气动夹头与固定工位
高速气动夹头、前置式与固定式夹头更侧重筒夹类夹头与固定工位节拍，可与上方动力卡盘品类一并评估。
没有找到合适型号或系列，或不确定该选气动还是液压？
请提交工件图纸、主轴鼻端、气源条件与目标节拍，我们协助判断。
更适合 / 不太适合：快速结论
可先对照工况与介质约束，再结合下方选型要点与对比表细化。
按需求快速判断
可先从现场最突出的约束点切入，再展开下方结构化选型要点。
气动卡盘选型要点
气动夹持的关键在于气源品质、夹紧力与负载匹配以及辅件布置。下列维度可连同主轴鼻端一并提交评估。
与相关夹持方案对比
工艺或现场介质约束变化时，可按下表与相邻品类对照，避免单一方案限制后续改造。
气动卡盘常见问题
气动卡盘对气源有什么要求？
建议稳定的工作压力与洁净干燥的压缩空气；含水和油雾会影响阀件与密封寿命。
气动夹紧力能否满足断续重切削？
取决于口径、有效面积与现场气压；重断续切削需在技术资料给出的夹紧力曲线上留足裕度，不足时可改选液压卡盘或降低切削参数。
数控车床可以用气动卡盘吗？
可以。数控车床外圆车削与自动化产线常见采用气动动力卡盘或配套夹头，但需核对主轴鼻端、通孔需求、极限转速与现场气压稳定性，并与液压方案对比夹紧力余量。
气动卡盘和液压卡盘怎么初选？
若产线强调洁净气源、快夹快放且切削负载相对可控，可优先评估气动；若需要长周期高压保压、重断续切削或更高夹紧力密度，往往更偏向液压。边界工况建议并行提交图纸核对。
中实、通孔和半通孔有什么区别？
中实结构中心无贯穿孔，适合以外圆夹持为主的短件；通孔系列可贯穿较长棒料；半通孔在结构上兼顾一定孔深与布置约束，适合不必全长贯穿但又需要局部通孔能力的场合。
气压波动对夹紧有什么影响？
在有效夹持面积与机构确定的前提下，气压下降会降低可获得的夹紧力；建议在稳定气压下核对参数并预留安全系数，同时保持过滤与排水。

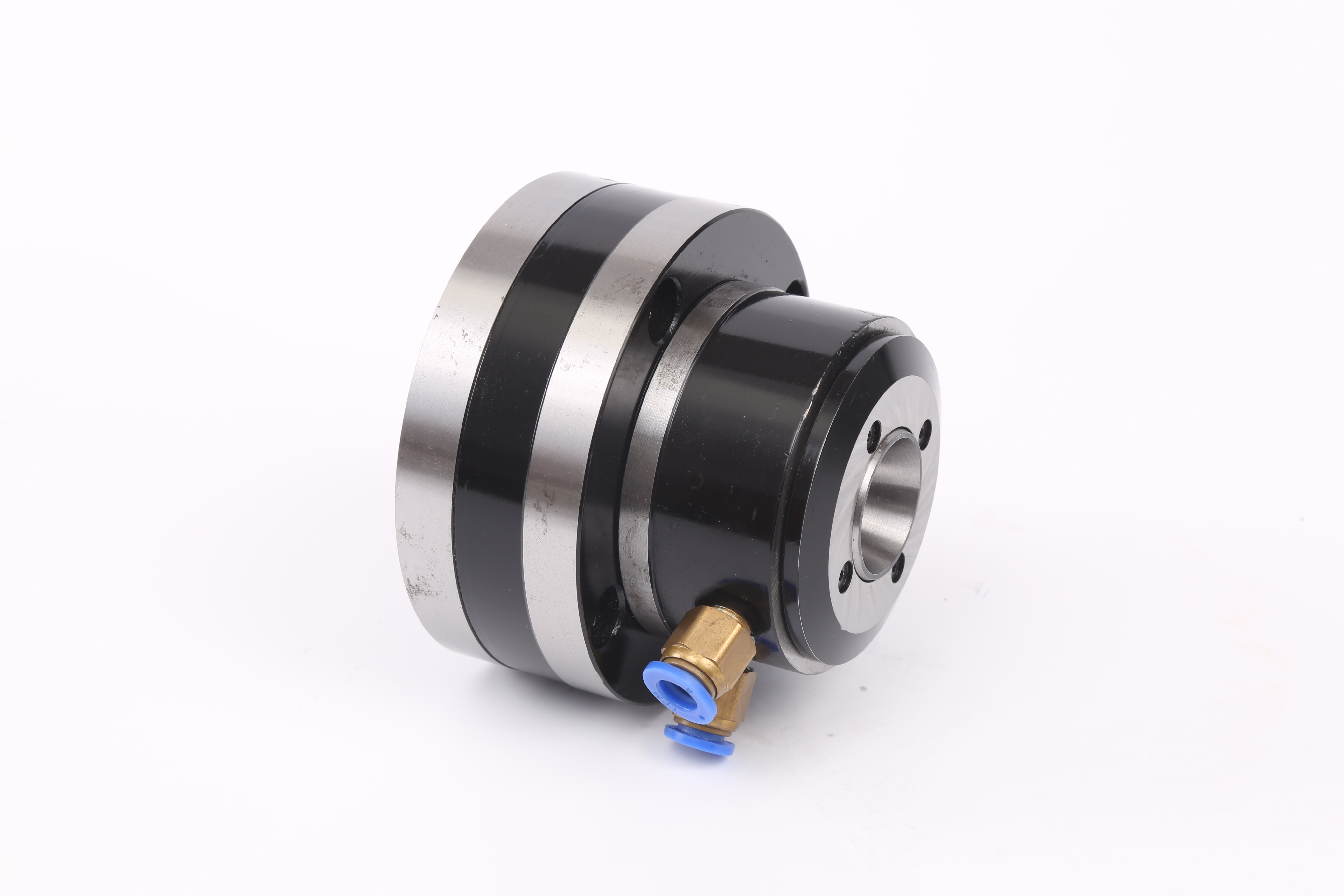

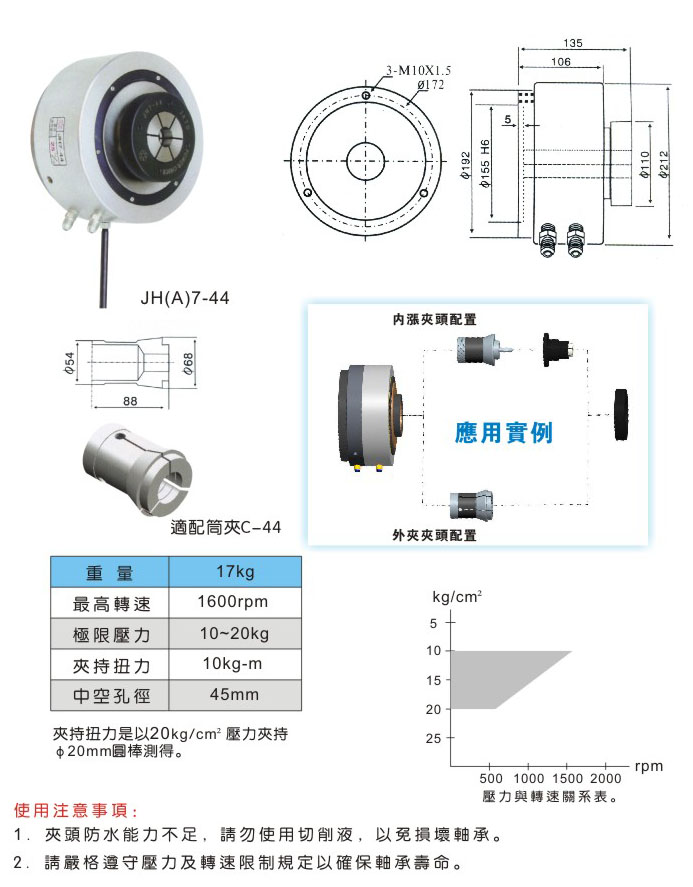

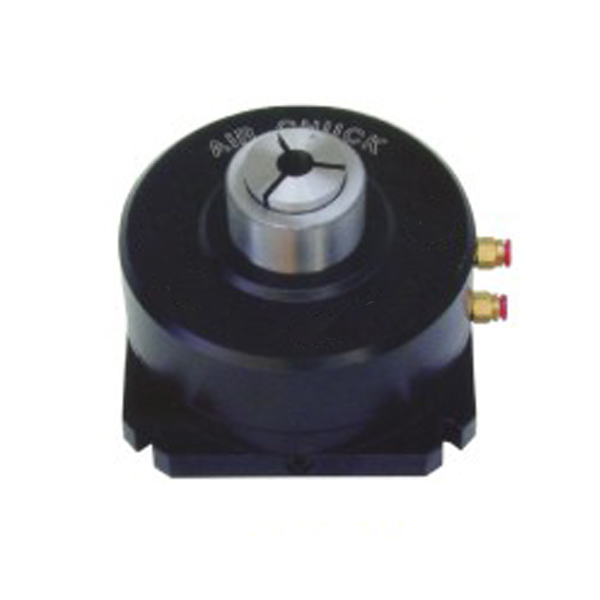

高速气动夹头与前置式、固定式夹头如何区分？
高速气动夹头侧重主轴侧棒料类场景；前置式常指卡盘前端集成夹紧机构；固定式用于不随主轴回转的夹持工位，需按主轴鼻端与节拍逐一核对。
