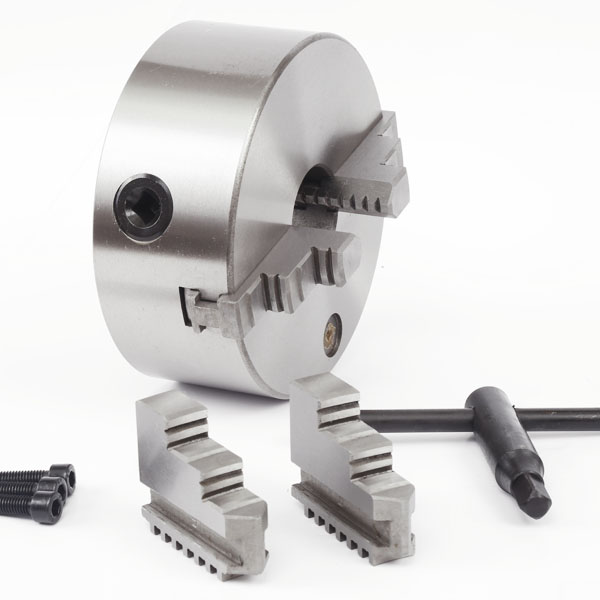

产品概述
二爪自定心卡盘通过两个相对夹爪同步移动完成夹紧，适用于两侧对称的方形件、异形件、薄壁件和需要专用夹持面的零件。与三爪卡盘相比，二爪结构更便于制作专用夹爪，也更适合部分非圆形工件的定位夹持。
该系列可用于普通车床、数控车床及专用工装。选型时应结合工件外形、夹持面宽度、夹持长度、卡盘外径、安装尺寸和加工负载确认，必要时可提供工件图纸定制软爪或专用爪。
核心特点
两爪同步夹紧
两个夹爪同步移动，适合两侧对称工件的快速夹紧和重复装夹。
适合专用夹爪
二爪结构便于配软爪、成形爪或定制爪，用于异形件、薄壁件和特殊接触面的夹持。
适合非圆形工件
可用于方形件、矩形件、对称异形件和需要两侧定位的零件，减少普通三爪卡盘夹持不合适的问题。
便于设备替换和工装配套
可按卡盘外径、背面安装尺寸、夹爪行程和工件图纸核对，适合旧卡盘替换和专用工装配套。
适用场景
- 两侧对称工件的车削夹持；
- 方形件、矩形件和异形件加工；
- 需要软爪或定制夹爪的工件；
- 薄壁件和易夹伤工件的辅助夹持；
- 普通车床、数控车床和专用工装；
- 旧二爪卡盘替换和设备配套。
参数与尺寸资料
以下资料用于核对二爪自定心卡盘的卡盘外径、安装尺寸、夹爪行程、卡盘高度、安装孔位和净重。具体规格以产品样本和出厂技术资料为准。

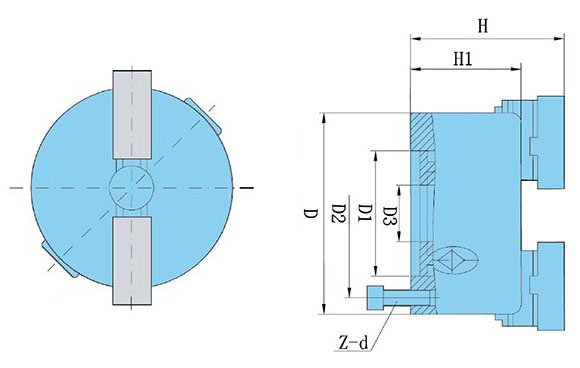

二爪自定心卡盘安装尺寸、夹爪结构和孔位示意。
型号与尺寸参数
| 规格D Size | D1 | D2 | D3 | H | H1 | h | z-d |
|---|---|---|---|---|---|---|---|
| 125F | 95 | 108 | 30 | 97 | 58 | 4 | 3-M8 |
| 130F | 100 | 115 | 30 | 99 | 60 | 3.5 | 3-M8 |
| 160F | 130 | 142 | 45 | 115 | 65 | 5 | 3-M8 |
| 200F | 165 | 180 | 65 | 132 | 75 | 5 | 3-M10 |
| 250F | 206 | 226 | 80 | 146 | 80 | 5 | 3-M12 |
| 325F | 272 | 296 | 100 | 184 | 96 | 12 | 3-M16 |
| 380F | 325 | 350 | 145 | 186 | 98 | 6 | 3-M16 |
表中尺寸用于初步核对卡盘外径、安装孔位、卡盘高度和净重。实际选型时，还需结合工件外形、夹持面宽度、夹持长度、夹爪行程和加工负载确认。
订购二爪自定心卡盘时，请提供机床型号、主轴鼻端信息、卡盘外径、工件图纸、夹持位置、夹持长度和是否需要软爪或定制夹爪。
选型与询价需提供的信息
- 机床型号和主轴鼻端信息；
- 计划使用的卡盘外径；
- 工件图纸或外形照片；
- 夹持位置和夹持面宽度；
- 夹持长度和加工方式；
- 是否需要软爪、成形爪或定制爪；
- 现用卡盘照片和背面安装尺寸；
- 是否用于旧卡盘替换或新工装配套。
常见问题
二爪自定心卡盘适合哪些工件？
适合两侧对称工件、方形件、矩形件、异形件和需要专用夹爪的工件。对于普通圆棒加工，通常优先考虑三爪自定心卡盘。
二爪卡盘和三爪卡盘有什么区别？
二爪卡盘适合两侧夹持和专用夹爪应用；三爪卡盘更适合圆棒、圆管和六角料的快速自定心夹持。
二爪自定心卡盘可以配软爪吗？
可以。二爪卡盘常与软爪或定制夹爪配合使用，用于提高夹持贴合度，减少工件表面夹伤。
二爪卡盘适合异形件吗？
适合部分两侧对称或可以设计夹持面的异形件。若工件不规则程度较高，应提供图纸确认夹爪方案。
选二爪卡盘需要看哪些尺寸？
需要核对卡盘外径、安装止口、安装孔位、夹爪行程、卡盘高度、工件夹持面和机床主轴鼻端。
二爪卡盘能用于批量加工吗？
可以。对于固定外形的批量件，二爪卡盘配合专用夹爪后，可提高装夹一致性和上下料效率。
是否需要提供工件图纸？
建议提供。二爪卡盘常涉及夹爪形状和接触面设计，工件图纸有助于确认夹爪结构和夹持范围。
询价需要提供哪些资料？
请提供机床型号、主轴鼻端、卡盘外径、工件图纸或照片、夹持位置、加工方式，以及是否需要软爪或定制爪。
