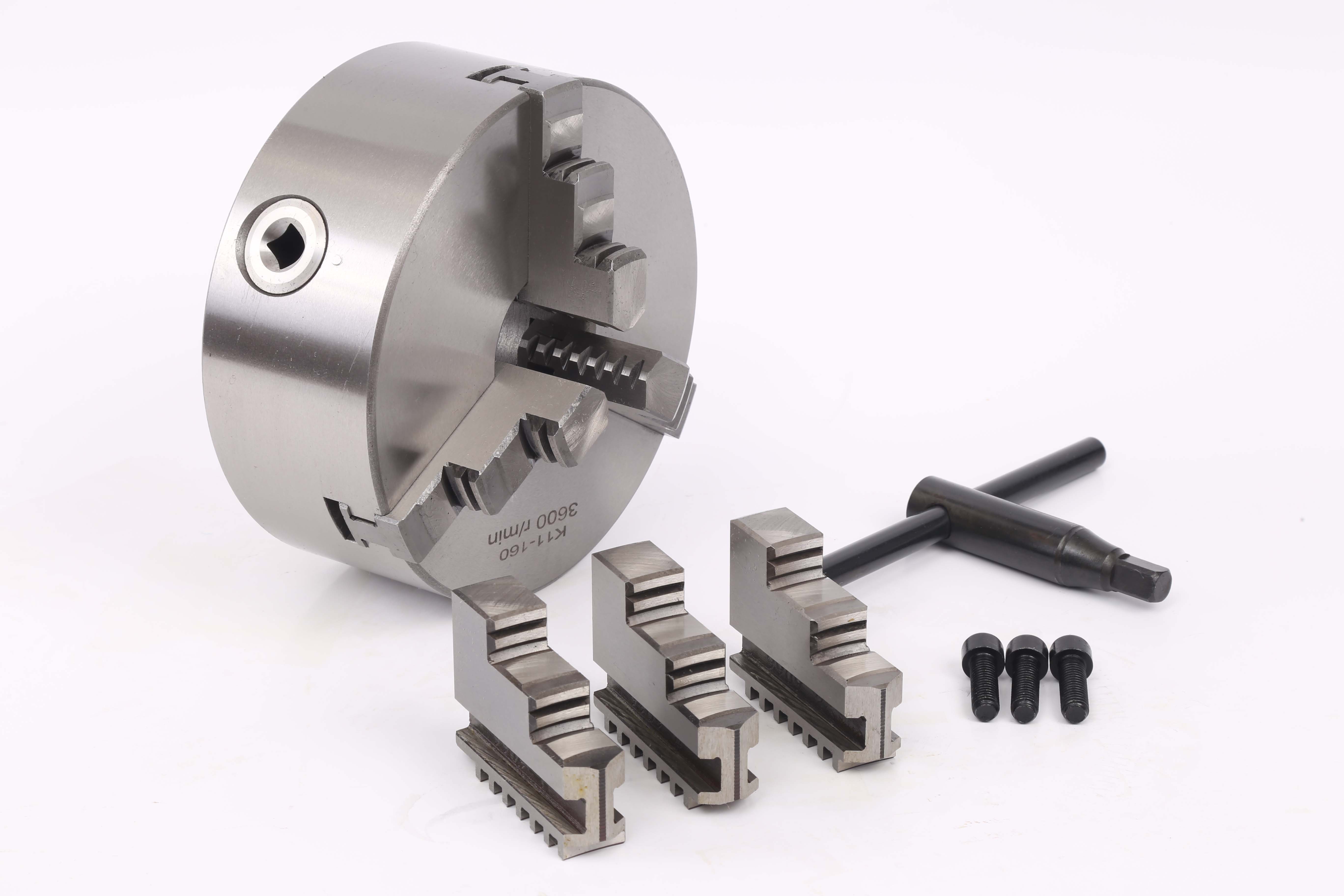

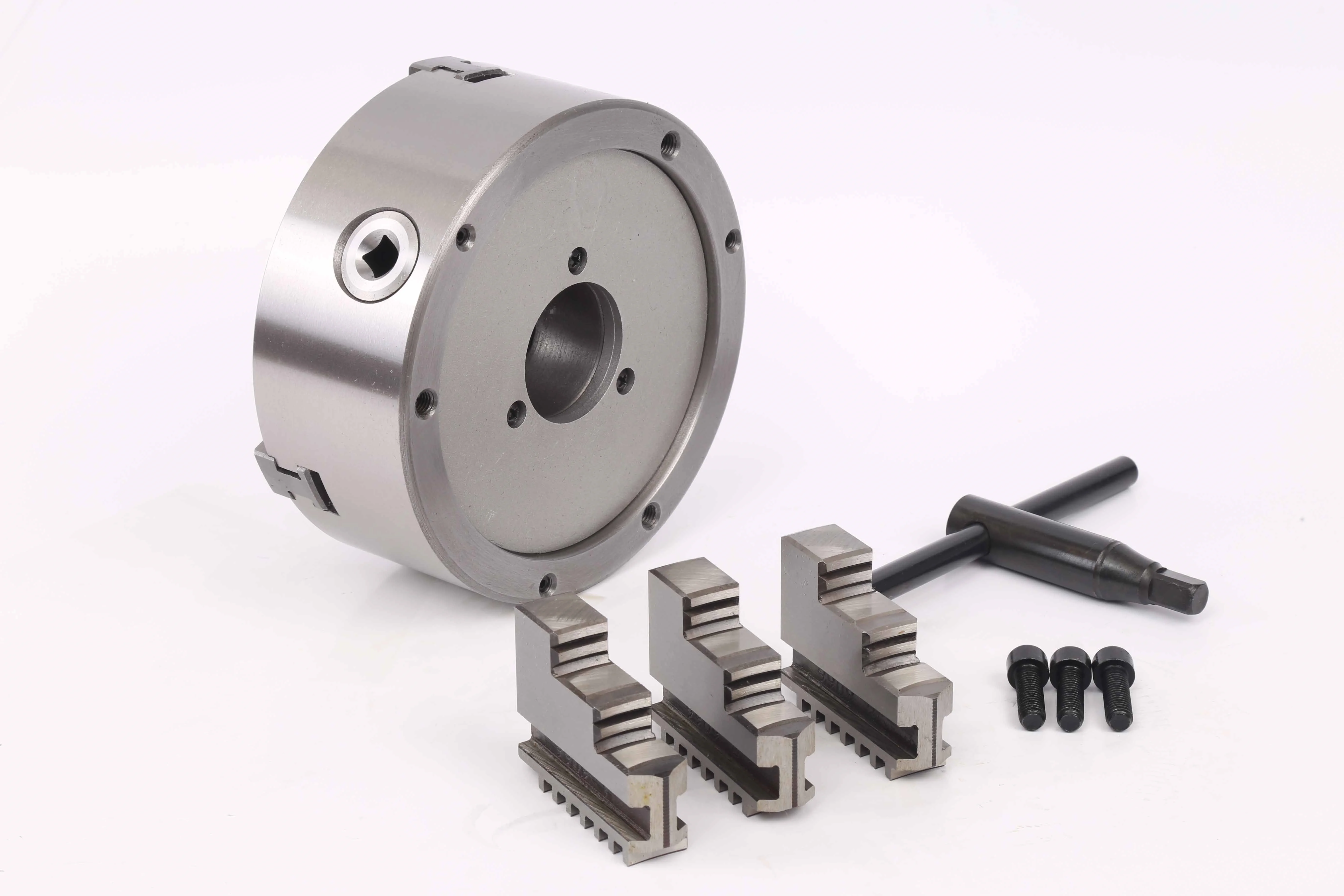

产品概述
三爪自定心卡盘（直止口）通过三个夹爪同步移动完成自定心夹紧，适用于普通车床、数控车床和通用车削工位。工件放入后，三个夹爪同时靠近中心，便于快速夹紧圆棒、圆管、六角料及常规轴套类零件。
直止口结构适合配合法兰安装，客户可根据车床主轴鼻端、法兰尺寸、卡盘外径和安装孔位进行选型。该系列覆盖多种规格，适合维修替换、新设备配套和常规批量加工使用。
核心特点
三爪同步夹紧，操作直接
三个夹爪同步移动，工件夹紧后可自动靠近中心位置，适合常规圆形和六角形工件的快速装夹。
直止口结构，便于配法兰
直止口卡盘通常通过过渡法兰与车床主轴鼻端连接，适合不同机床接口的配套和替换。
多规格覆盖，适合常用车削
规格覆盖小型、中型和大规格车床卡盘，可按工件直径、夹持长度、卡盘外径和机床接口选择。
适合通用工件与维修替换
适用于圆棒、圆管、六角料、轴套类零件和普通车削加工，也适合旧车床卡盘更换。
适用场景
- 普通车床和数控车床的通用夹持；
- 圆棒、圆管、六角料的外圆夹持；
- 轴类、套类、盘套类工件的车削加工；
- 维修替换原有三爪卡盘；
- 需要通过法兰适配不同主轴鼻端的机床；
- 中小批量加工中的快速装夹。
参数与尺寸资料
以下资料用于核对三爪自定心卡盘（直止口）的安装尺寸、中心定位尺寸、卡盘高度、安装孔位和净重。具体规格以产品样本和出厂技术资料为准。

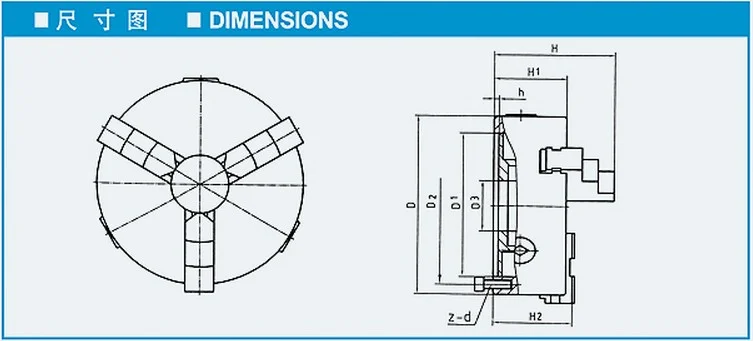

三爪自定心卡盘（直止口）安装尺寸、中心定位尺寸和孔位示意。

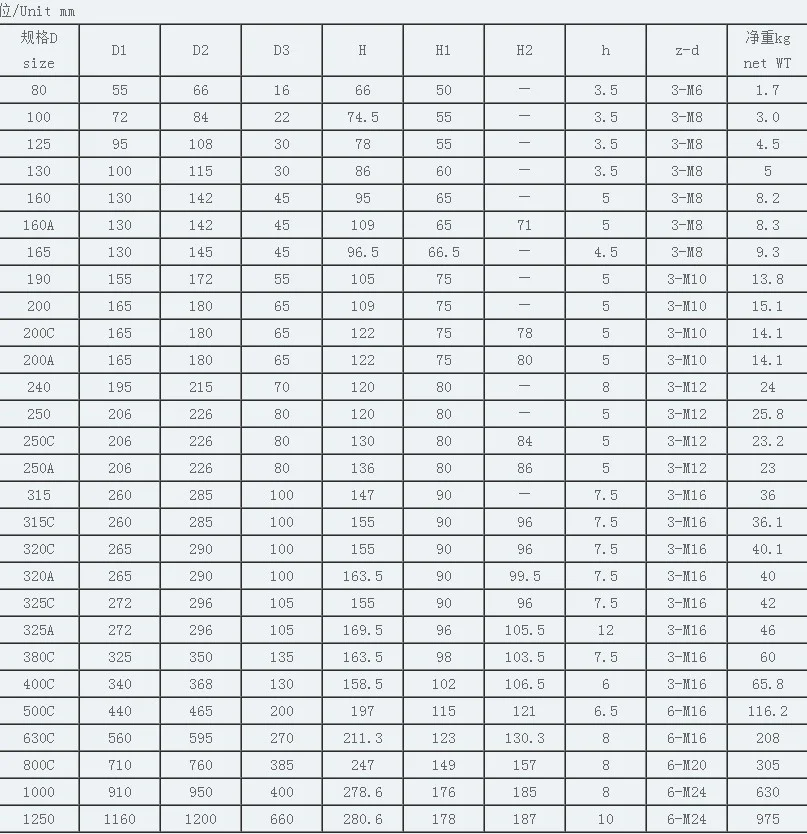

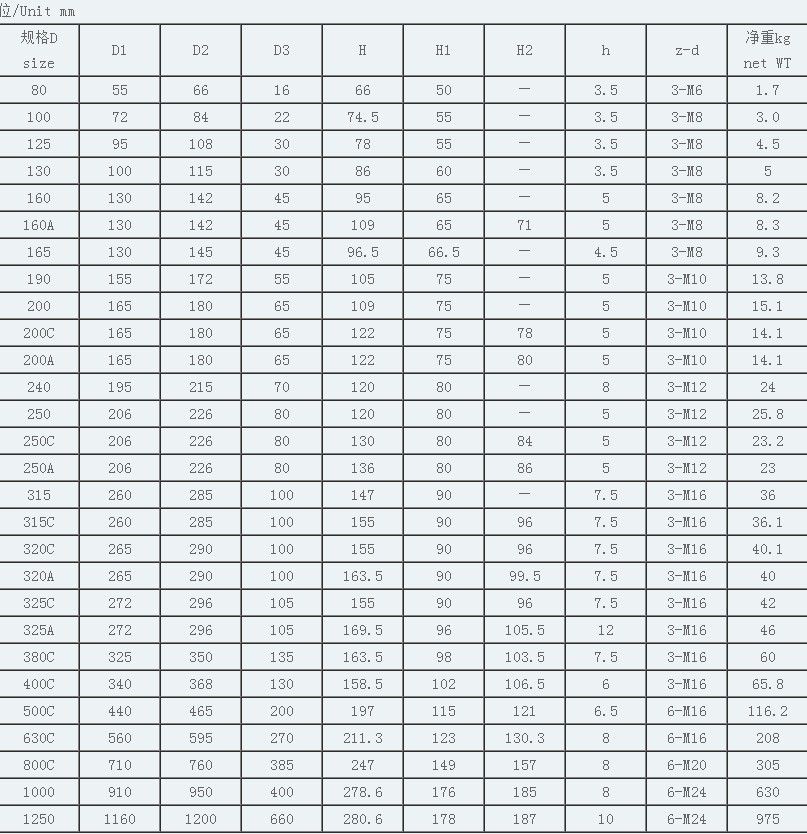

型号与尺寸参数
| 规格D Size | D1 | D2 | D3 | H | H1 | H2 | h | z-d | 净重kg Net WT |
|---|---|---|---|---|---|---|---|---|---|
| 80 | 55 | 66 | 16 | 66 | 50 | — | 3.5 | 3-M6 | 1.7 |
| 100 | 72 | 84 | 22 | 74.5 | 55 | — | 3.5 | 3-M8 | 3.0 |
| 125 | 95 | 108 | 30 | 78 | 55 | — | 3.5 | 3-M8 | 4.5 |
| 130 | 100 | 115 | 30 | 86 | 60 | — | 3.5 | 3-M8 | 5 |
| 160 | 130 | 142 | 45 | 95 | 65 | — | 5 | 3-M8 | 8.2 |
| 160A | 130 | 142 | 45 | 109 | 65 | 71 | 5 | 3-M8 | 8.3 |
| 165 | 130 | 145 | 45 | 96.5 | 66.5 | — | 4.5 | 3-M8 | 9.3 |
| 190 | 155 | 172 | 55 | 105 | 75 | — | 5 | 3-M10 | 13.8 |
| 200 | 165 | 180 | 65 | 109 | 75 | — | 5 | 3-M10 | 15.1 |
| 200C | 165 | 180 | 65 | 122 | 75 | 78 | 5 | 3-M10 | 14.1 |
| 200A | 165 | 180 | 65 | 122 | 75 | 80 | 5 | 3-M10 | 14.1 |
| 240 | 195 | 215 | 70 | 120 | 80 | — | 8 | 3-M12 | 24 |
| 250 | 206 | 226 | 80 | 120 | 80 | — | 5 | 3-M12 | 25.8 |
| 250C | 206 | 226 | 80 | 130 | 80 | 84 | 5 | 3-M12 | 23.2 |
| 250A | 206 | 226 | 80 | 136 | 80 | 86 | 5 | 3-M12 | 23 |
| 315 | 260 | 285 | 100 | 147 | 90 | — | 7.5 | 3-M16 | 36 |
| 315C | 260 | 285 | 100 | 155 | 90 | 96 | 7.5 | 3-M16 | 36.1 |
| 320C | 265 | 290 | 100 | 155 | 90 | 96 | 7.5 | 3-M16 | 40.1 |
| 320A | 265 | 290 | 100 | 163.5 | 90 | 99.5 | 7.5 | 3-M16 | 40 |
| 325C | 272 | 296 | 105 | 155 | 90 | 96 | 7.5 | 3-M16 | 42 |
| 325A | 272 | 296 | 105 | 169.5 | 96 | 105.5 | 12 | 3-M16 | 46 |
| 380C | 325 | 350 | 135 | 163.5 | 98 | 103.5 | 7.5 | 3-M16 | 60 |
| 400C | 340 | 368 | 130 | 158.5 | 102 | 106.5 | 6 | 3-M16 | 65.8 |
| 500C | 440 | 465 | 200 | 197 | 115 | 121 | 6.5 | 6-M16 | 116.2 |
| 630C | 560 | 595 | 270 | 211.3 | 123 | 130.3 | 8 | 6-M16 | 208 |
| 800C | 710 | 760 | 385 | 247 | 149 | 157 | 8 | 6-M20 | 305 |
| 1000 | 910 | 950 | 400 | 278.6 | 176 | 185 | 8 | 6-M24 | 630 |
| 1250 | 1160 | 1200 | 660 | 280.6 | 178 | 187 | 10 | 6-M24 | 975 |
表中尺寸用于初步核对卡盘外径、止口尺寸、安装孔位和净重。实际安装时，还需结合车床主轴鼻端、过渡法兰、工件直径范围和加工负载确认。
订购三爪自定心卡盘（直止口）时，请提供机床型号、主轴鼻端形式、计划配套法兰尺寸、工件直径范围、夹持长度和加工方式。
选型与询价需提供的信息
- 机床型号和主轴鼻端信息；
- 计划使用的卡盘外径；
- 是否已有过渡法兰；
- 工件直径范围和材料；
- 夹持长度和加工方式；
- 是否需要正爪、反爪或软爪；
- 现用卡盘照片、安装孔位或旧卡盘尺寸；
- 是否用于维修替换或新设备配套。
常见问题
三爪自定心卡盘（直止口）适合哪些工件？
适合圆棒、圆管、六角料、轴类和套类等常规回转工件。三个夹爪同步移动，适合快速夹紧和常规车削加工。
直止口三爪卡盘安装时需要法兰吗？
通常需要配过渡法兰使用。法兰用于连接车床主轴鼻端和卡盘背面，安装前需要核对止口、孔位和主轴接口尺寸。
直止口和 A 型、C 型、D 型有什么区别？
直止口卡盘通常通过法兰连接；A 型、C 型、D 型则按对应主轴鼻端连接形式安装。选型时应先确认机床主轴鼻端，再选择对应连接形式。
三爪自定心卡盘能夹方形或异形件吗？
三爪更适合圆形、六角形和常规回转类工件。方形、偏心或不规则工件通常更适合四爪单动卡盘或专用夹具。
如何确认三爪卡盘规格？
需要确认卡盘外径、安装止口、安装孔位、工件夹持直径、机床主轴鼻端和法兰尺寸。已有旧卡盘时，可提供旧卡盘照片和背面安装尺寸。
三爪卡盘和四爪卡盘怎么选？
三爪卡盘适合快速自定心夹持圆形工件；四爪单动卡盘适合单独调整每个夹爪，常用于方形、偏心和不规则工件。
可以配软爪吗？
可根据型号和夹爪结构确认是否配软爪。加工易夹伤工件或需要二次修爪时，可在询价时说明软爪需求。
询价需要提供哪些资料？
请提供机床型号、主轴鼻端、卡盘外径、法兰尺寸、工件图纸或直径范围、夹持长度、加工方式，以及现用卡盘照片。
