手动三爪卡盘 · C 型主轴鼻端连接

三爪自定心卡盘（C 型） 3-Jaw Self-Centering Chuck, Type C

三爪自定心卡盘（C 型）适用于 C 型主轴鼻端连接的车床夹持。产品通过三爪同步移动完成自定心夹紧，适合圆形、六角形和常规回转类工件的车削加工。

提交项目需求获取技术资料

产品概述

三爪自定心卡盘（C 型）面向 C 型主轴鼻端连接场景，适合需要按主轴接口直接核对安装尺寸的车床。卡盘夹紧时三个夹爪同步向中心移动，便于快速装夹圆棒、圆管、六角料和轴套类工件。

C 型选型时，应重点确认主轴鼻端号、安装孔位、定位尺寸、卡盘外径和设备允许安装空间。对于更换旧卡盘或新机床配套项目，可按现有机床接口与样本参数进行核对。

核心特点

C 型主轴鼻端连接
适用于 C 型主轴鼻端安装场景，便于按机床接口尺寸直接核对卡盘规格。
自定心夹紧
三爪同步动作，适合常规回转类工件的快速夹紧和重复装夹。
参数对照方便
尺寸表列出主轴鼻端号、定位尺寸、安装孔位和净重，便于客户与设备接口核对。
适合车削工位配套
可用于普通车床、数控车床及常规车削工位，适合圆棒、圆管和轴套类零件。

适用场景

C 型主轴鼻端车床配套；
圆棒、圆管、六角料的自定心夹持；
普通车削和批量装夹；
旧卡盘替换和设备维修；
按主轴鼻端号采购手动三爪卡盘；
需要快速夹紧常规回转工件的加工场景。

参数与尺寸资料

以下资料用于核对三爪自定心卡盘（C 型）的主轴鼻端号、安装尺寸、定位尺寸、安装孔位和净重。具体数值以产品样本和出厂技术资料为准。

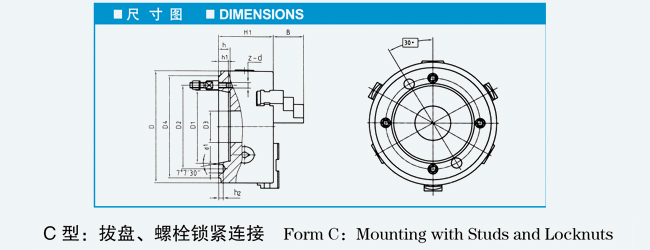

三爪自定心卡盘（C 型）主轴鼻端连接、安装尺寸和定位结构示意。

型号与尺寸参数

三爪自定心卡盘（C 型）—主轴鼻端安装尺寸参数
Model	D	D1	D2	D3	D4	H1	h	h1	h2	d1	z-d	净重kg net WT
K11125/C3	125	53.975	75	25	102	63	13	10	—	—	3-M10	6
K11125/C4	125	63.513	85	25	112	63	13	10	6.5	14.7	3-M10	6
K11160/C3；K11160A/C3	160	53.975	75	40	102	76	13	10	—	—	3-M10	10
K11160/C4；K11160A/C4	160	63.513	85	40	112	70	13	10	6.5	14.7	3-M10	10
K11160/C5；K11160A/C5	160	82.563	104.8	40	135	73	15	12	6.5	16.3	4-M10	10
K11200/C4；K11200A/C4；K11200C/C4	200	63.513	85	50	112	84	13	10	6.5	14.7	3-M10	19
K11200/C5；K11200A/C5；K11200C/C5	200	82.563	104.8	50	135	84	15	12	6.5	16.3	4-M10	19
K11200/C6；K11200A/C6；K11200C/C6	200	106.375	133.4	50	170	84	16	13	6.5	19.5	4-M12	19
K11250/C5；K11250A/C5；K11250C/C5	250	82.563	104.8	70	135	95	15	12	6.5	16.3	4-M10	33.4
K11250/C6；K11250A/C6；K11250C/C6	250	106.375	133.4	70	170	95	16	13	6.5	19.5	4-M12	33.4
K11250/C8；K11250A/C8；K11250C/C8	250	139.719	171.4	80	220	95	18	14	8	24.2	4-M16	33.4
K11320C/C6；K11320A/C6	320	106.375	133.4	100	170	103.5	16	13	6.5	19.5	4-M12	57
K11320C/C8；K11320A/C8	320	139.719	171.4	100	220	106	18	14	8	24.2	4-M16	57
K11315C/C11	320	196.869	235	100	290	112.5	20	16	10	29.4	6-M20	56
K11320C/C11；K11320A/C11	320	196.869	235	100	290	103.5	20	16	10	29.4	6-M20	57
K11400C/C11	400	196.869	235	130	290	120	20	16	10	29.4	6-M20	86
K11500C/C11	500	196.869	235	200	290	135	20	16	10	29.4	6-M20	159

C 型参数表用于核对机床主轴鼻端、卡盘外径、定位尺寸和安装孔位。实际装配前，应结合机床接口、工件尺寸和设备允许负载确认。

订购三爪自定心卡盘（C 型）时，请提供机床型号、主轴鼻端号、现用卡盘规格、工件直径范围和加工方式。

选型与询价需提供的信息

机床型号和主轴鼻端号；
现用卡盘型号或照片；
卡盘外径和安装空间；
工件直径范围和夹持长度；
工件材料和加工方式；
是否需要软爪或特殊夹爪；
是否用于旧卡盘替换。

常见问题

三爪自定心卡盘（C 型）适合哪些设备？

适合 C 型主轴鼻端连接的普通车床和数控车床。选型时需要先确认机床主轴鼻端号和安装尺寸。

C 型三爪卡盘适合哪些工件？

适合圆棒、圆管、六角料、轴类和套类等常规回转工件，适合通用车削和批量装夹。

C 型和 A 型、D 型怎么区分？

三者对应不同主轴鼻端连接方式。选型时应先确认机床主轴鼻端形式，再对照对应参数表。

可以直接按旧卡盘型号替换吗？

可先按旧卡盘外径、背面接口、主轴鼻端号和安装孔位核对。提供旧卡盘背面照片会更容易确认。

参数表中的主轴鼻端号重要吗？

重要。主轴鼻端号决定卡盘与机床接口是否匹配，不能只按卡盘外径选型。

C 型卡盘需要法兰吗？

C 型卡盘按对应主轴鼻端连接尺寸核对。具体是否需要过渡件，应结合机床接口和卡盘背面结构确认。

可以配软爪吗？

可根据型号确认软爪或特殊夹爪配置。加工易夹伤工件或需要修爪时，可在询价时说明。

询价需要提供哪些资料？

请提供机床型号、主轴鼻端号、卡盘外径、现用卡盘照片、工件直径范围、材料和加工方式。
