手动三爪卡盘 · D 型主轴鼻端连接

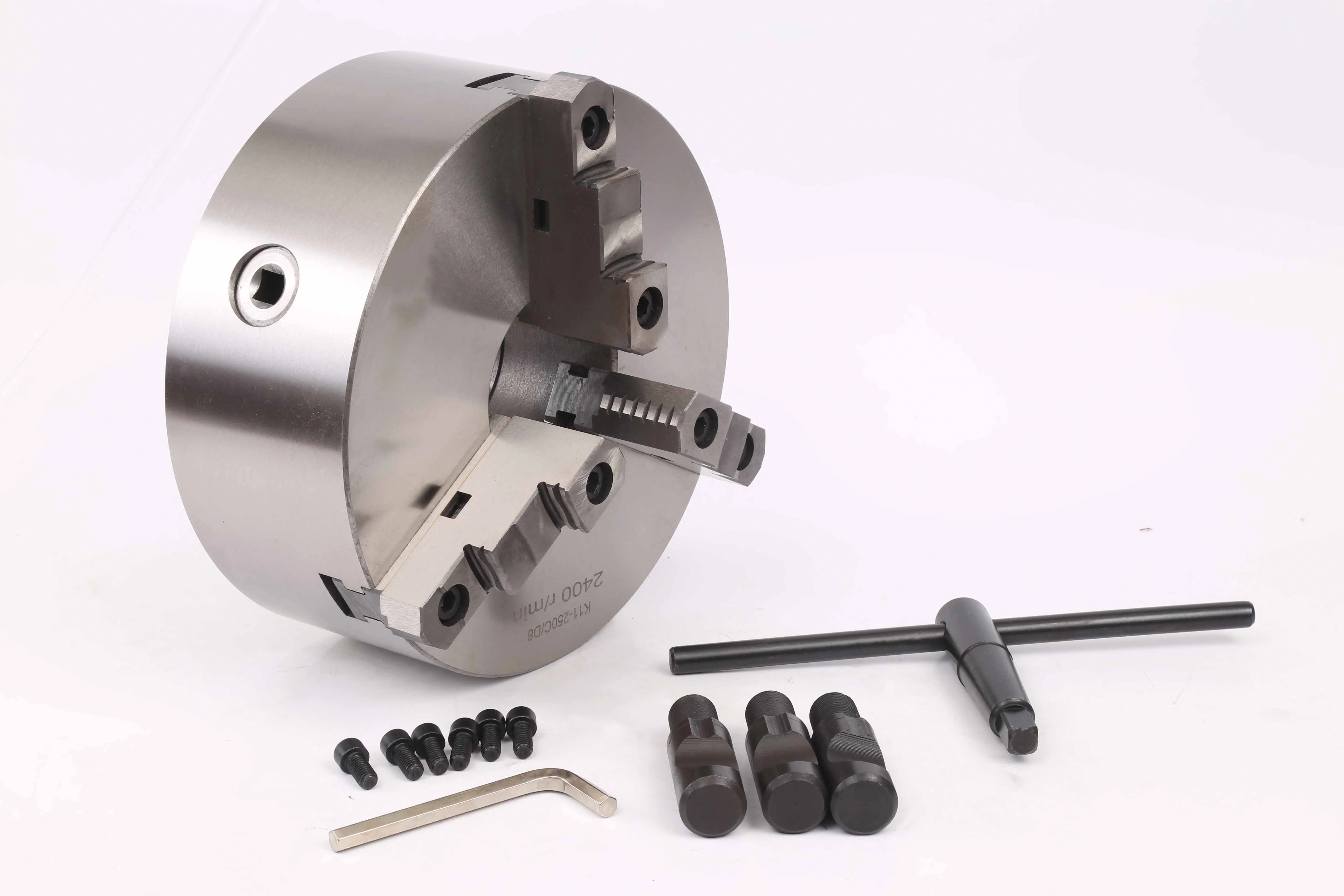

三爪自定心卡盘（D 型） 3-Jaw Self-Centering Chuck, Type D

三爪自定心卡盘（D 型）适用于 D 型主轴鼻端连接的车床夹持场景。产品采用三爪同步自定心结构，适合常规回转工件的快速装夹，并便于按 D 型接口尺寸核对安装。

提交项目需求获取技术资料

产品概述

三爪自定心卡盘（D 型）用于 D 型主轴鼻端连接的车床夹持。三个夹爪同步向中心移动，适合圆棒、圆管、六角料、轴类和套类工件的快速夹紧。

D 型选型时，应重点核对主轴鼻端号、连接尺寸、安装孔位、卡盘外径和工件夹持范围。对于已有 D 型接口的设备，可按机床主轴鼻端信息和样本参数进行替换或配套。

核心特点

D 型主轴鼻端连接
适用于 D 型主轴鼻端安装场景，便于按主轴鼻端号和连接尺寸核对卡盘规格。
三爪同步夹紧
三个夹爪同步动作，可快速夹紧圆形、六角形和常规回转类工件。
适合旧卡盘替换
已有 D 型接口机床时，可通过旧卡盘照片、主轴鼻端号和背面尺寸快速核对替换方案。
多规格可选
规格覆盖常见车床卡盘尺寸，可按工件范围、机床接口和加工负载进行选择。

适用场景

D 型主轴鼻端车床配套；
普通车床和数控车床的通用夹持；
圆棒、圆管、六角料的车削加工；
已有 D 型接口设备的卡盘替换；
维修项目中的手动三爪卡盘更换；
需要快速装夹常规回转工件的生产。

参数与尺寸资料

以下资料用于核对三爪自定心卡盘（D 型）的主轴鼻端号、连接尺寸、安装孔位、卡盘高度和净重。具体数值以产品样本和出厂技术资料为准。

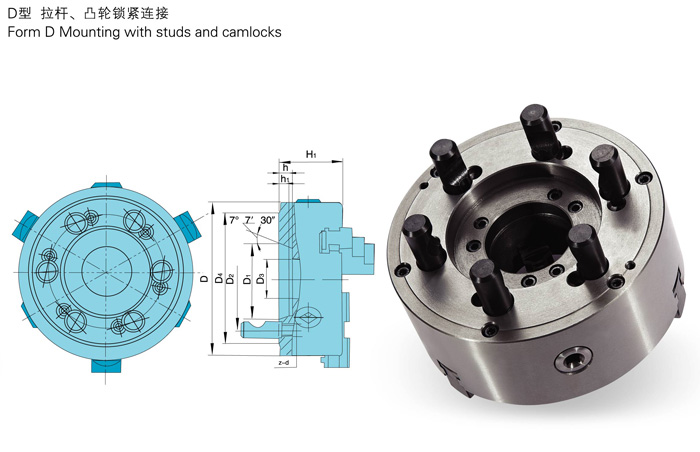

三爪自定心卡盘（D 型）主轴鼻端连接、安装尺寸和孔位示意。

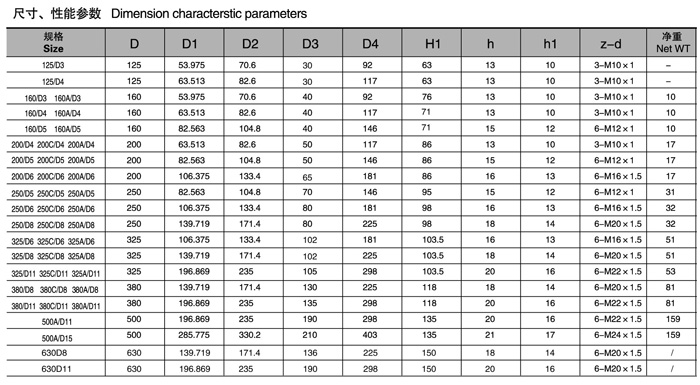

型号与尺寸参数

三爪自定心卡盘（D 型）—主轴鼻端安装尺寸参数
Size	D	D1	D2	D3	D4	H1	h	h1	z-d	净重 Net WT
125/D3	125	53.975	70.6	30	92	63	13	10	3-M10×1	—
125/D4	125	63.513	82.6	30	117	63	13	10	3-M10×1	—
160/D3；160A/D3	160	53.975	70.6	40	92	76	13	10	3-M10×1	10
160/D4；160A/D4	160	63.513	82.6	40	117	71	13	10	3-M10×1	10
160/D5；160A/D5	160	82.563	104.8	40	146	71	15	12	6-M12×1	10
200/D4；200C/D4；200A/D4	200	63.513	82.6	50	117	86	13	10	3-M10×1	17
200/D5；200C/D5；200A/D5	200	82.563	104.8	50	146	86	15	12	6-M12×1	17
200/D6；200C/D6；200A/D6	200	106.375	133.4	65	181	86	16	13	6-M16×1.5	17
250/D5；250C/D5；250A/D5	250	82.563	104.8	70	146	95	15	12	6-M12×1	31
250/D6；250C/D6；250A/D6	250	106.375	133.4	80	181	98	16	13	6-M16×1.5	32
250/D8；250C/D8；250A/D8	250	139.719	171.4	80	225	98	18	14	6-M20×1.5	32
325/D6；325C/D6；325A/D6	325	106.375	133.4	102	181	103.5	16	13	6-M16×1.5	51
325/D8；325C/D8；325A/D8	325	139.719	171.4	102	225	103.5	18	14	6-M20×1.5	51
325/D11；325C/D11；325A/D11	325	196.869	235	105	298	103.5	20	16	6-M22×1.5	53
380/D8；380C/D8；380A/D8	380	139.719	171.4	130	225	118	18	14	6-M20×1.5	81
380/D11；380C/D11；380A/D11	380	196.869	235	135	298	118	20	16	6-M22×1.5	81
500A/D11	500	196.869	235	190	298	135	20	16	6-M22×1.5	159
500A/D15	500	285.775	330.2	210	403	135	21	17	6-M24×1.5	159
630D8	630	139.719	171.4	136	225	150	18	14	6-M20×1.5	/
630D11	630	196.869	235	190	298	150	20	16	6-M20×1.5	/

D 型参数表用于核对主轴鼻端号、中心定位尺寸、安装孔位和净重。实际装配前，应结合机床接口、允许安装空间和工件夹持范围确认。

订购三爪自定心卡盘（D 型）时，请提供机床型号、D 型主轴鼻端号、现用卡盘照片、卡盘外径和工件夹持范围。

选型与询价需提供的信息

机床型号；
D 型主轴鼻端号；
现用卡盘照片或背面尺寸；
卡盘外径；
工件直径范围和材料；
夹持长度和加工方式；
是否需要软爪或特殊夹爪；
是否为旧设备维修替换。

常见问题

三爪自定心卡盘（D 型）适合哪些机床？

适合 D 型主轴鼻端连接的普通车床和数控车床。选型时需要确认主轴鼻端号、连接尺寸和卡盘外径。

D 型三爪卡盘适合哪些工件？

适合圆棒、圆管、六角料、轴类和套类等常规回转工件，适合快速夹紧和通用车削。

D 型和直止口三爪卡盘怎么选？

已有 D 型主轴鼻端接口时，按 D 型参数核对；需要通过法兰适配不同主轴时，通常核对直止口卡盘和过渡法兰。

D 型卡盘能用于旧设备替换吗？

可以按旧卡盘外径、背面连接尺寸、主轴鼻端号和安装孔位核对。提供旧卡盘照片有助于确认。

参数表里的 z-d 是什么？

z-d 通常用于表示安装孔数量和螺纹规格。实际安装时，需要与机床主轴鼻端或连接结构一起核对。

三爪自定心卡盘能保证工件完全无跳动吗？

三爪自定心结构适合快速居中夹持。实际跳动还会受到卡盘精度、夹爪状态、工件表面、安装面和主轴状态影响。

是否可以配软爪？

可根据型号确认软爪配置。若需要保护工件表面或提高贴合度，可在询价时说明软爪或修爪需求。

询价需要提供哪些资料？

请提供机床型号、D 型主轴鼻端号、卡盘外径、现用卡盘照片、工件直径范围、材料和加工方式。
