三爪中空液压卡盘 3-Jaw Hollow Hydraulic Chuck

三爪中空液压卡盘适用于数控车床、自动上下料和连续车削加工。中空结构便于棒料、管料或长料通过主轴，三爪同步夹紧适合圆棒、圆管、轴类和套类工件。

产品概述

三爪中空液压卡盘通过液压系统驱动夹紧和松开，适合需要稳定夹持、连续加工和提高上下料效率的车削场景。三爪同步动作便于快速夹紧常规回转类工件，常用于数控车床和自动化加工线。

中空结构适合棒料、管料或长料通过主轴的加工方式。选型时应同时核对卡盘外径、主轴通孔、拉杆规格、回转油缸、夹持范围、允许转速和加工负载。

以下资料用于核对三爪中空液压卡盘的卡盘外径、夹持范围、通孔尺寸、安装尺寸、允许转速和净重。具体规格以产品样本和出厂技术资料为准。

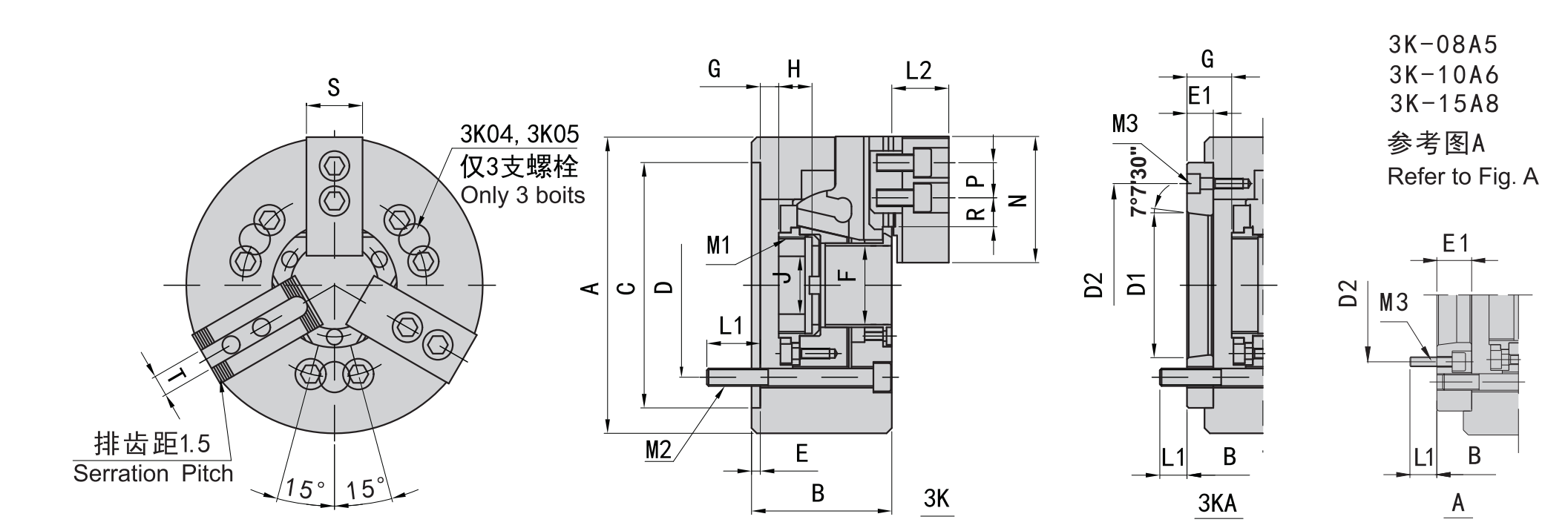

三爪中空液压卡盘外形尺寸、通孔尺寸和安装尺寸示意。

三爪中空液压卡盘—主要规格与安装尺寸参数
型号	法兰	A	B	C (H6)	D	D1	D2	E	E1	F	G max	G min	H	J
3K-04		110	59	85	70.6			4		26	3.5	-6.5	17.5	12
3K-05	A4	135	60 / 71	110	82.6	63.51	96	4	15	45	26	-1 / 14	20	12
3K-06	A5	169	81 / 91	140	104.8	82.56	116	5	23	1	16	-9 / 6	19	20
3K-08	A5	210	91 / 109	170	133.4	82.56	104.8	5	23	52	37.5	-1.5 / 21.5	20.5	30
3K-08	A6	210	91 / 103	170	133.4	106.38	150	5	17	52	31.5	-1.5 / 15.5	20.5	30
3K-10	A6	254	100 / 120	220	171.4	106.38	133.4	5	25	75	33.5	-10.5 / 14.5	25	45
3K-10	A8	254	100 / 113	220	171.4	139.72	190	5	18	75	26.5	-10.5 / 7.5	25	45
3K-12	A8	304	110 / 122	220	171.4	139.72	190	6	18	91	26	-15 / 3	28	50
3K-15	A8	381	133 / 160	300	235	171.4	171.4	6	33	120	44	-12 / 21	39	60
3K-15	A11	381	133 / 149	300	235	196.87	260	6	22	120	33	-12 / 10	39	60
3K-18	A11	450	110	300	235	196.87	260	6	22	120	33	-12 / 10	39	60

型号	法兰	楔心行程 (mm)	爪行程 (直径) mm	许用推拉力 KN(kgf)	最大夹紧力 KN(kgf)	极限转速 r/min	夹紧范围 (mm)	惯量 kg.m²	重量 kg	适用油缸	最大使用压 Mpa(kgf/cm²)
3K-04		10	5.4	13.7(1400)	28.4(2900)	8000	7-110	0.01	4	428	2.1（21）
3K-05	A4	10	5.4	17.1(1750)	35.8(3650)	7000	12-135	0.02	6.7 / 7.5	536	2.6（26）
3K-06	A5	12	5.5	21.5(2200)	56.8(5800)	6000	15-168	0.06	11.9 / 13.7	646	2.5（25）
3K-08	A5	16	7.4	34.3(3500)	85.8(8750)	5000	13-210	0.18	22.5 / 25.4	852	2.8（28）
3K-08	A6	16	7.4	34.3(3500)	85.8(8750)	5000	13-210	0.18	22.5 / 23.6	852	2.8（28）
3K-10	A6	19	8.8	42.6(4380)	110.7(11300)	4200	31-254	0.33	34.5 / 41.65	1075	2.6（26）
3K-10	A8	19	8.8	42.6(4380)	110.7(11300)	4200	31-254	0.33	34.5 / 40	1075	2.6（26）
3K-12	A8	23	10.6	54.9(5600)	143.6(14650)	3300	34-304	0.77	56.6 / 59.5	1291	2.6（26）
3K-15	A8	23	10.6	71(7250)	179.8(18350)	2500	50-381	2.47	120 / 134	1512	2.4（24）
3K-15	A11	23	10.6	71(7250)	179.8(18350)	2500	50-381	2.39	120 / 127	1512	2.4（24）
3K-18	A11	23	10.6	71(7250)	179.8(18350)	2000	50-450	4.78	164 / 178	1512	2.4（24）

表中尺寸用于初步核对卡盘外径、通孔尺寸、夹持范围、安装尺寸和允许转速。实际选型时，还需结合主轴鼻端、拉杆、回转油缸、液压压力和加工负载确认。

订购三爪中空液压卡盘时，请提供机床型号、主轴鼻端、主轴通孔、拉杆规格、回转油缸型号、工件直径范围和加工方式。

三爪中空液压卡盘适合哪些工件？

适合圆棒、圆管、轴类、套类和常规回转类工件，尤其适合需要棒料或管料通过主轴的加工。

中空液压卡盘和普通液压卡盘有什么区别？

中空液压卡盘有通孔结构，便于棒料、管料或长料从主轴通过。选型时需要核对卡盘通孔、主轴通孔和拉杆结构。

三爪中空液压卡盘需要配回转油缸吗？

通常需要与回转油缸、拉杆和液压站配套使用。卡盘、油缸和拉杆需要按机床条件一起核对。

可以用于自动上下料吗？

可以。液压夹紧和松开动作适合自动上下料、连续车削和批量重复装夹。

选型时为什么要确认主轴通孔？

中空液压卡盘常用于棒料或管料通过主轴的场景。主轴通孔、卡盘通孔和拉杆结构不匹配，会影响上料和夹紧动作。

三爪中空液压卡盘能夹异形件吗？

三爪结构更适合圆形、六角形和常规回转类工件。异形件通常需要评估二爪、四爪或专用夹具方案。

能否直接替换旧卡盘？

可以按旧卡盘外径、安装尺寸、主轴鼻端、拉杆规格和回转油缸型号核对。提供旧卡盘照片有助于确认替换方案。

询价需要提供哪些资料？

请提供机床型号、主轴鼻端、主轴通孔、拉杆规格、回转油缸型号、卡盘外径、工件范围和加工方式。
