前推式空压回转夹持

JAB 空压回转型夹头（前推型） JAB Pneumatic Rotary Collet Chuck, Front-Push Type

全钢盘体的前推式气动回转夹头，可用于内涨或外夹，适合需要控制工件轴向长度的数控车床、磨床、转台、加工中心、四轴和五轴。

提交项目需求获取技术资料

产品概述

JAB 空压回转型夹头（前推型）适用于数控车床、磨床、转台、加工中心、四轴和五轴，可用于内涨或外夹工况。

前推式结构有助于保持工件伸出长度和端面位置稳定。选型时应核对气压条件、主轴鼻端、筒夹规格、夹持范围和是否需要内涨或外夹。

核心特点

前推式气动回转

前推式动作适合需要控制工件轴向长度的回转加工，可用于外夹或内涨。

轴向长度更易保持

夹紧动作有助于让工件靠向设定位置，适合对端面长度一致性敏感的短轴、套类件。

适合多类回转设备

可用于数控车床、磨床、转台、加工中心、四轴和五轴等需要气动回转夹持的场景。

高重复精度夹持

在正确安装、稳定气源和合适筒夹条件下，可满足批量加工中的重复定位要求。

适用场景

短轴车削与端面加工
需要控制轴向长度的套类件
数控车床气动回转夹持
磨床或转台夹持
四轴、五轴回转工装
可内涨或外夹的批量加工

参数与尺寸资料

本页参数区可整理该系列的型号、夹持范围、安装尺寸、气口位置、适配筒夹或副爪、精度指标等信息，便于客户与设备条件核对。

具体数值以对应型号产品样本和出厂技术资料为准。涉及本体精度、夹持精度、跳动、转速和气压条件时，应结合设备状态和工件要求确认。

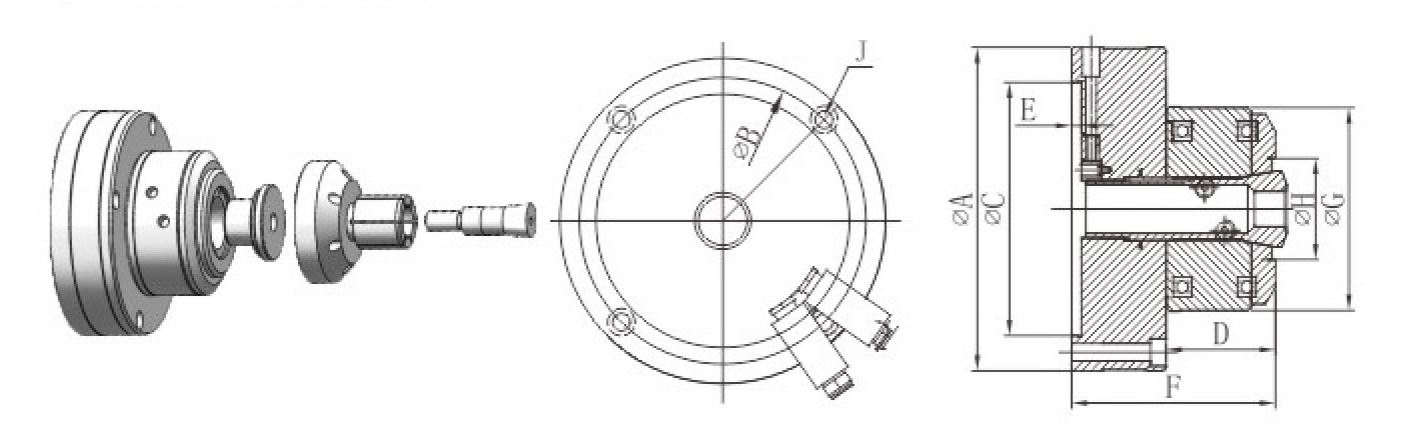

JAB 空压回转型夹头（前推型）尺寸结构图 — JAB 空压回转型夹头（前推型）安装尺寸、接口尺寸或结构示意。

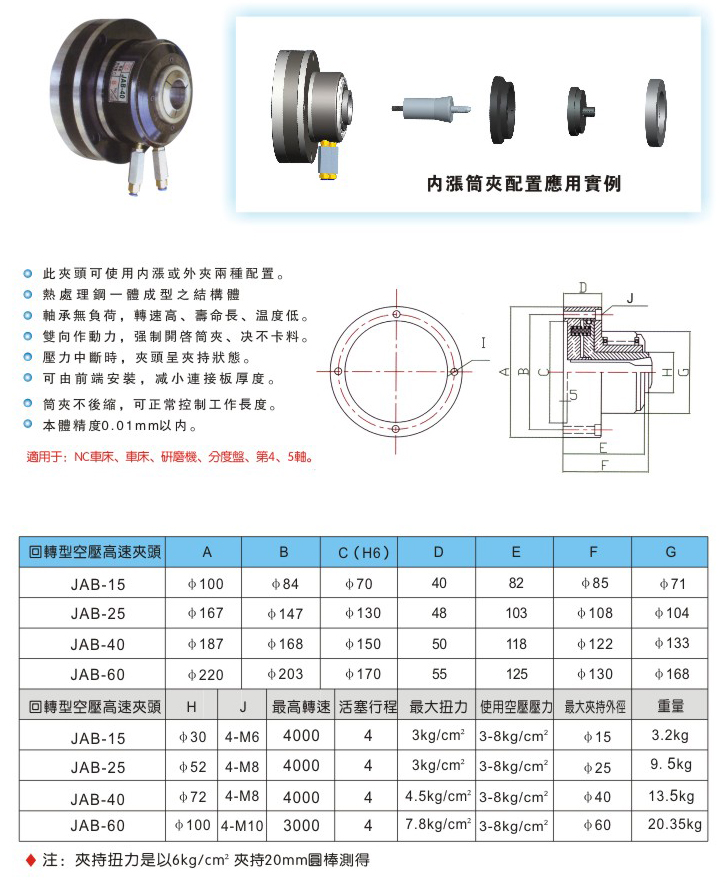

JAB 空压回转型夹头（前推型）—主要规格与尺寸参数
产品型号	ΦA	ΦB	ΦC(H6)	D	E	F	ΦG	ΦH	J	最高转速 rpm/min	活塞行程 mm	夹持行程 mm	最大扭力 N.m	使用压力 kg/cm²	夹持范围	使用筒夹	重量 kg	夹紧方式
JAB-15	100	84	70	40	5	80	71	30	4-M6沉头孔	4000	4	1.5–2	3	3–8	Φ2–14	YB-15	3.2	前推
JAB-25	166	147	130	48	5	107	106	52	4-M8沉头孔	4000	4	1.5–2	15	3–8	Φ5–25	YB-25	9.5	前推
JAB-40	187	168	150	50	5	115	133	72	4-M8沉头孔	4000	4	1.5–2	30	3–8	Φ5–40	16C	13.5	前推
JAB-60	220	203	170	56	5	132	169	98	4-M8沉头孔	3000	4	1.5–2	35	3–8	Φ5–60	20C	20.5	前推

具体数值以对应型号产品样本和出厂技术资料为准。

选型与询价需提供的信息

工件外径或内孔尺寸
工件长度
工件材质
加工设备类型
主轴鼻端或安装尺寸
驱动条件
目标转速
重复定位要求
是否使用切削液加工
工件图纸或样件照片

常见问题

前推型适合什么工件？

适合短轴、套类、圆棒和需要端面长度一致的回转件。工件需要有稳定的夹持面，夹持长度过短时应先确认夹持可靠性。

前推型如何帮助控制轴向长度？

前推式动作在夹紧时有助于把工件推向设定位置。对需要保持伸出长度或端面位置一致的加工，前推型更容易配合定位方案。

与 JAD 后拉型怎么选？

JAB 更适合需要前推定位和轴向长度稳定的工件。JAD 更适合台阶面、后端定位或希望通过后拉动作贴合定位面的轴类件。

样本里的精度指标怎么理解？

样本精度通常与夹头、筒夹、安装状态和检测条件有关。实际加工精度还会受到主轴、工件毛坯、夹持长度和切削负载影响。

使用气动回转夹头要注意什么？

需要保持气压稳定，确认气口方向、气缸行程和夹紧松开动作。高速或连续运行时，还应关注动平衡、夹具重量和设备防护。
