强化松开结构 · 前置回转夹持

空压／油压回转夹头（强制松开升级款） Air / Hydraulic Rotary Collet Chuck with Force Release

在常规前置回转夹头基础上增加强制松开结构，适合快节拍管材加工、退料要求高和容易卡料的工况。

提交项目需求获取技术资料

产品概述

强制松开升级款空压／油压回转夹头适用于快节拍切管、封口、管轴加工等场景，可改善退料不顺、工件卡滞和连续生产停机情况。

强制松开结构用于改善工件松开后的退料不顺，尤其适合管材切断、送料连续性要求高和工件表面状态变化较大的生产线。副爪爪口形状、夹持长度和动作顺序需要与工件一起确认。

核心特点

强制松开结构

在常规前置回转夹头基础上增加强制松开动作，帮助工件从副爪或筒夹中顺利退出。

改善卡料和退料不顺

适合管材表面有轻微毛刺、节拍快或退料动作要求高的生产线，可减少因卡料造成的停机情况。

适合快节拍连续生产

夹紧和松开动作更明确，便于与送料、切断、封口等动作衔接，提升连续生产时间。

副爪形状可按工件调整

副爪爪口、倒角和夹持面可结合工件外径、壁厚和表面要求设计，避免松开动作受夹持面影响。

适用场景

快节拍激光切管和管材下料
管件封口、缩口或端面加工
容易因毛刺或表面状态卡料的管材
需要连续送料和自动退料的设备
多规格管材切换生产
对停机情况敏感的批量加工线

参数与尺寸资料

本页参数区可整理该系列的型号、夹持范围、强制松开结构说明、安装尺寸、气口或油口位置、适配副爪等信息，便于客户与设备条件核对。

具体数值以对应型号产品样本和出厂技术资料为准。强制松开效果与工件外径、表面状态、毛刺、夹持长度、副爪形状以及夹紧和松开的动作顺序有关。

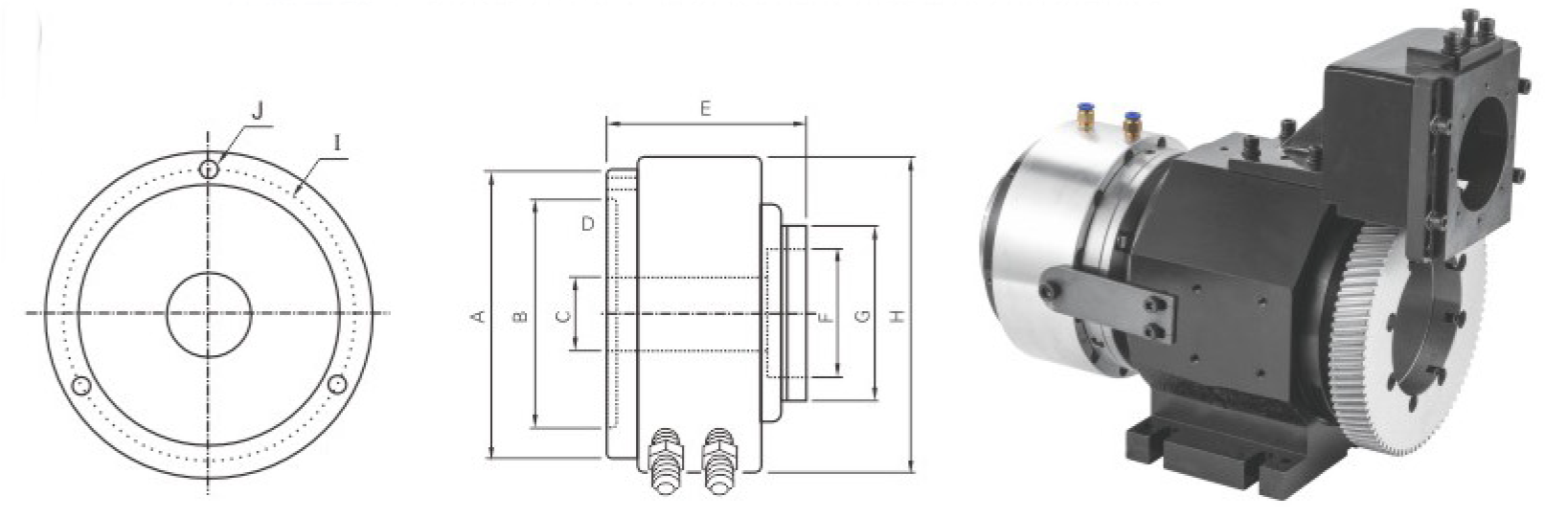

空压／油压回转夹头（强制松开升级款）尺寸结构图 — 空压／油压回转夹头（强制松开升级款）安装尺寸、接口尺寸或结构示意。

强制松开升级款回转夹头—主要规格与尺寸参数
产品型号	使用压力 kg/cm²	极限转速 rpm	夹持扭力 N.m	中空孔径	筒夹瓣数	适配夹爪	重量 kg
JA7-40(F)	3–8	1600	30	Φ40	3瓣	C-40	13.6
JH7-70(F)	3–8	1400	30	Φ70	3瓣	C-70	21
JH9-90(F)	3–8	1100	40	Φ90	4瓣	C-70	23
JH9-120(F)	3–8	900	40	Φ120	4瓣	C-120	32

配套副爪规格

以下副爪规格用于与同系列夹头配套，具体副爪形式需结合主夹头型号和工件夹持面确认。

配套副爪—主要规格与尺寸参数
产品型号	ΦA	ΦB	C	D	E	F	可做异形孔	激光前加长锥型
C-25	45	47.5	18	7	4.5	M5	可定制	可定制
C-40	65	67.5	26	9	6	M6	可定制	可定制
C-70	105	107.5	26	9	6	M6	可定制	可定制
C-120	140	143	29	9	6	M6	可定制	可定制

具体数值以对应型号产品样本和出厂技术资料为准。

选型与询价需提供的信息

工件外径或内孔尺寸
工件长度
工件材质
加工设备类型
主轴鼻端或安装尺寸
驱动条件
目标转速
重复定位要求
是否使用切削液加工
工件图纸或样件照片

常见问题

什么情况下需要强制松开结构？

当工件在松开后仍容易贴住副爪、筒夹或夹持面时，建议考虑强制松开结构。快节拍送料、管材毛刺较多或表面状态变化大的场景尤其需要关注。

能解决哪些卡料问题？

它可以改善工件退料不顺、夹持面轻微咬住和连续生产中偶发卡滞的问题。若卡料由严重毛刺、工件变形或送料偏心造成，还需要同时调整前后工序。

与普通回转夹头怎么选？

普通回转夹头适合退料顺畅、节拍压力不高的加工。强制松开升级款更适合自动线、切管线和对退料稳定性要求更高的生产。

副爪形状会影响松开效果吗？

会。副爪爪口角度、夹持长度和工件接触面都会影响松开后的退料顺畅性，必要时应按样件做爪口方案。

安装时要注意什么？

需要核对安装尺寸、气口或油口方向、夹紧和松开的动作顺序，并先用低速或低载状态试运行。确认退料动作稳定后再接入连续生产。

询价需要提供哪些资料？

请提供工件外径、壁厚、长度、材料、节拍要求、现有卡料表现、设备安装空间和驱动条件。若能提供现场视频或样件照片，判断会更直接。
