精密高速 · 高重复精度

JAW 精密高速空压夹头 JAW High-Speed Pneumatic Collet Chuck

面向精密回转加工的高速气动夹头，可用于内涨或外夹，适合高重复精度、快节拍和工件稳定性要求高的加工场景。

提交项目需求获取技术资料

产品概述

JAW 精密高速空压夹头适用于数控车床、磨床、转台、加工中心、四轴和五轴，具备高重复精度、强制开启筒夹和断气自锁特点。

JAW 更适合高重复精度和高速回转要求较高的加工。高速使用时应同时核对动平衡、主轴状态、筒夹状态、工件重量和设备防护。

核心特点

面向精密高速加工

适合高转速、高重复精度和快节拍回转加工，尤其关注夹头安装状态与动平衡。

强制开启筒夹

强制开启结构帮助筒夹松开更明确，适合连续加工中对上下料顺畅性要求高的场景。

断气自锁保护

断气时可保持夹持状态，降低突发气源异常对工件夹持的影响。

高重复精度夹持

适合精密轴类、短小零件和需要稳定重复定位的批量加工。

适用场景

精密高速车削
小直径轴类批量加工
高重复精度回转夹持
快节拍自动上下料
需要动平衡确认的高速工况
细长轴配合支撑加工

参数与尺寸资料

本页参数区可整理该系列的型号、夹持范围、安装尺寸、气口位置、精度指标、适用转速等信息，便于客户与设备条件核对。

具体数值以对应型号产品样本和出厂技术资料为准。高速使用时，应结合主轴状态、动平衡、夹具重量与高速旋转影响、工件重量和设备防护确认。

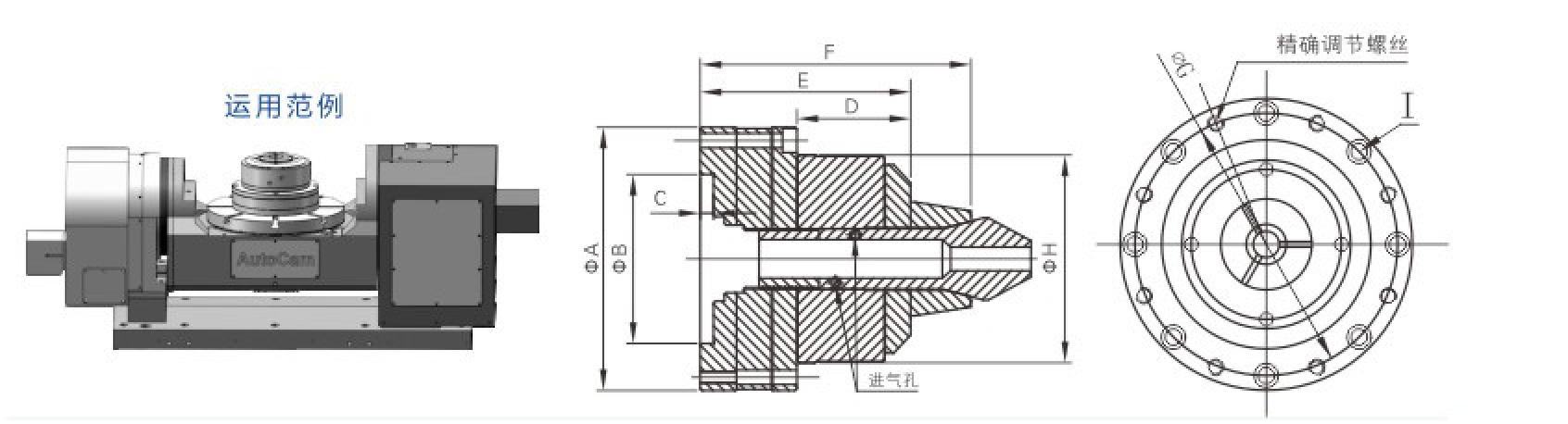

JAW 精密高速空压夹头尺寸结构图 — JAW 精密高速空压夹头安装尺寸、接口尺寸或结构示意。

JAW 精密高速空压夹头—主要规格与尺寸参数
产品型号	ΦA	ΦB	C	D	E	F	G	ΦH	I	J	最高转速 rpm/min	活塞行程 mm	夹持行程 mm	最大扭力 N.m	驱动方式	夹持范围	使用筒夹	重量 kg	使用压力 kg/cm²
JAW-20	109	70	5.5	47	87	112	98	86	8-M5沉头	3000	3	0.2	12	空压	Φ3–14	W20	5.5	3–8	后拉
JAW-25	109	70	5.5	47	87	112	98	86	8-M5沉头	3000	3	0.2	15	空压	Φ5–19	W25	6.5	3–8	后拉
JAW-32	140	100	5.5	53	93	107	126	98	6-M6沉头	3000	3	0.2	20	空压	Φ5–25	W31.75	8.5	3–8	后拉

具体数值以对应型号产品样本和出厂技术资料为准。

选型与询价需提供的信息

工件外径或内孔尺寸
工件长度
工件材质
加工设备类型
主轴鼻端或安装尺寸
驱动条件
目标转速
重复定位要求
是否使用切削液加工
工件图纸或样件照片

常见问题

JAW 为什么适合精密高速加工？

JAW 面向高速气动回转夹持，强调高重复精度、稳定松开和连续加工表现。实际高速使用还要核对主轴状态、夹具安装和动平衡。

和 JAB/JAD 有什么区别？

JAB 侧重前推式轴向长度控制，JAD 侧重后拉式定位。JAW 更适合精密高速和高重复精度要求较高的加工。

高速使用为什么要确认动平衡？

夹头、筒夹、副爪和工件在高速旋转时都会影响振动。动平衡不足可能影响表面质量、轴承寿命和尺寸稳定性。

细长轴要不要配中心架？

细长轴加工时应根据长径比、伸出长度和切削负载判断是否配中心架或尾座支撑。单靠夹头夹持较长工件，容易出现振动和让刀。

断气自锁怎么理解？

断气自锁用于在气源异常时维持夹持状态，提升使用安全性。它不能替代正常气源管理，设备仍需保持稳定供气和动作检查。

询价 JAW 需要哪些资料？

请提供工件图纸、夹持直径、目标转速、精度要求、设备型号、气压条件和是否自动上下料。高速场景还建议说明当前振动或表面质量要求。
