适合棒料、管料或长料通过主轴的液压夹紧系统。
适合不需要长料通过主轴、强调结构紧凑和刚性匹配的夹紧系统。
本页同时展示中空回转油缸与中实回转油缸，便于按主轴结构、通孔需求和安装条件进行选型。
产品概述
回转油缸是液压卡盘夹紧系统中的关键部件，通常安装在车床主轴后端，通过液压压力和拉杆带动卡盘完成夹紧与松开。选型时需要与卡盘、拉杆、液压站和主轴条件一起核对。
中空回转油缸适合棒料、管料或长料通过主轴的加工场景；中实回转油缸适合不需要长料通过主轴的夹紧系统。两类油缸的通孔结构、拉力、行程、安装尺寸和适配卡盘需要分别确认。
核心特点
用于液压卡盘夹紧系统
通过液压压力和拉杆带动卡盘夹紧与松开，是液压卡盘系统的重要配套部件。
中空 / 中实两类可选
中空回转油缸适合棒料或管料通过主轴；中实回转油缸适合不需要长料通过主轴的夹紧系统。
需与卡盘和拉杆匹配
回转油缸的行程、拉力、连接尺寸和通孔尺寸需要与卡盘、拉杆和主轴条件匹配。
适合数控车床配套
可用于数控车床、自动夹紧系统和批量加工中的液压夹持配置。
适用场景
- 液压卡盘夹紧和松开；
- 数控车床液压夹持系统；
- 中空液压卡盘配套；
- 棒料、管料或长料通过主轴的加工；
- 不需要长料通过主轴的中实夹紧系统；
- 旧回转油缸替换和设备维修。
参数与尺寸资料
以下资料用于核对回转油缸的型号、通孔尺寸、拉力、行程、最高转速、安装尺寸和适配条件。具体数值以产品样本和出厂技术资料为准。
以下按中空回转油缸和中实回转油缸分别展示主图、尺寸图及参数资料，便于快速对照安装条件和规格差异。
中空回转油缸
适合需要通孔配合送料、拉杆或中空主轴配套的夹紧场景，常用于棒料、管料或长料通过主轴的加工。

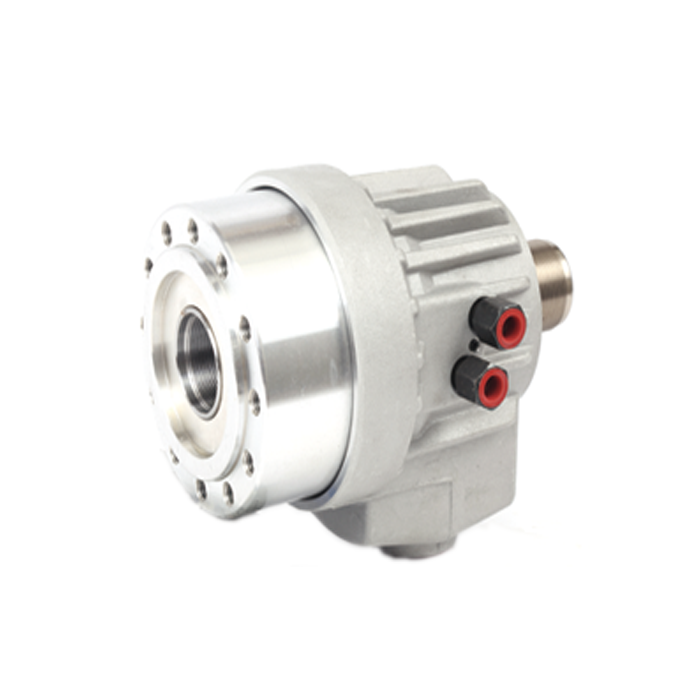

中空回转油缸产品外观示意。

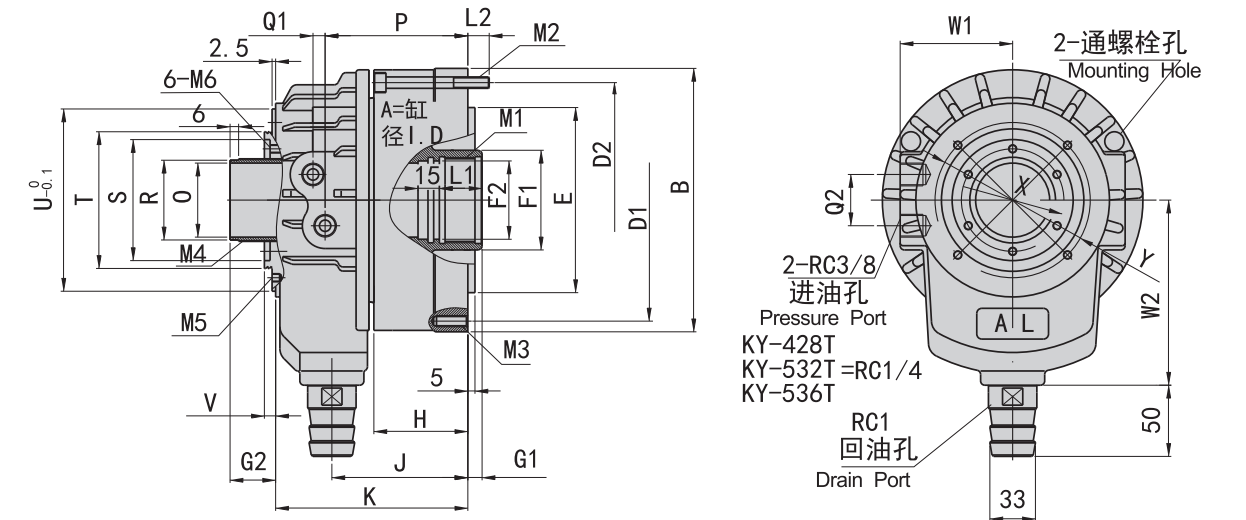

中空回转油缸外形尺寸、通孔尺寸和安装尺寸示意。
| 型号 | A(活塞直径) | B | D1 | D2 | E(H7) | F1 | F2(H8) | G1 max | G1 min | G2 max | G2 min | H | J | K | L1 | L2 | M1 | M2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KY-428T | 90 | 124 | 100 | 108 | 80 | 40 | 30 | 10 | 0 | 35 | 25 | 61 | 94.5 | 139 | 25 | 13 | M33*1.5 | 6-M8*65 |
| KY-532T | 105 | 141 | 115 | 125 | 100 | 48 | 35 | 15 | 0 | 40 | 25 | 70 | 107.5 | 148 | 25 | 13 | M38*1.5 | 6-M8*75 |
| KY-536T | 105 | 141 | 115 | 125 | 100 | 48 | 38 | 15 | 0 | 40 | 25 | 70 | 107.5 | 148 | 25 | 13 | M42*1.5 | 6-M8*75 |
| KY-642T | 125 | 156 | 130 | 140 | 100 | 65 | 45 | 15 | 0 | 40 | 25 | 76 | 107.5 | 148 | 30 | 16 | M50*2 | 6-M8*75 |
| KY-646T | 125 | 156 | 130 | 140 | 100 | 65 | 50 | 15 | 0 | 40 | 25 | 76 | 107.5 | 148 | 30 | 16 | M55*2 | 6-M8*75 |
| KY-846T | 145 | 185 | 170 | 165 | 130 | 70 | 50 | 20 | 0 | 45 | 25 | 72 | 150 | 30 | 16 | M55*2 | 6-M10*100 | |
| KY-852T | 145 | 185 | 170 | 165 | 130 | 70 | 55 | 20 | 0 | 45 | 25 | 72 | 150 | 30 | 16 | M60*2 | 6-M10*100 | |
| KY-1068T | 175 | 215 | 190 | 190 | 160 | 95 | 70 | 25 | 0 | 50 | 25 | 94 | 136 | 188 | 35 | 16 | M75*2 | 6-M10*100 |
| KY-1075T | 175 | 215 | 190 | 190 | 160 | 95 | 80 | 25 | 0 | 50 | 25 | 94 | 136 | 188 | 35 | 16 | M85*2 | 6-M10*100 |
| KY-1287T | 205 | 240 | 215 | 220 | 180 | 110 | 90 | 30 | 0 | 55 | 30 | 100 | 145 | 205 | 35 | 16 | M95*2 | 6-M10*105 |
| KY-1291T | 205 | 240 | 215 | 220 | 180 | 110 | 95 | 30 | 0 | 55 | 30 | 100 | 145 | 205 | 35 | 16 | M100*2 | 6-M10*105 |
| KY-1512T | 250 | 305 | 275 | 280 | 230 | 140 | 115 | 30 | 0 | 55 | 30 | 113 | 156 | 245 | 35 | 16 | M120*2 | 6-M12*120 |
| 型号 | 推侧活塞面积 cm² | 拉侧活塞面积 cm² | 活塞行程 (mm) | 极限转速 r/min | 最大使用压 Mpa(kgf/cm²) | 最大推侧拉力 KN(kgf) | 最大拉侧拉力 KN(kgf) | 惯量 kg.m² | 重量 kg | 总泄露量 L/min |
|---|---|---|---|---|---|---|---|---|---|---|
| KY-428T | 51.9 | 51 | 10 | 7000 | 40(4.0) | 1868(18.3) | 1836(18) | 0.1 | 5.8 | 2.6 |
| KY-532T | 70.8 | 68.5 | 15 | 6000 | 40(4.0) | 2548(25) | 2466(24.2) | 0.012 | 6.1 | 3 |
| KY-536T | 70.8 | 68.5 | 15 | 6000 | 40(4.0) | 2548(25) | 2466(24.2) | 0.012 | 6.1 | 3 |
| KY-642T | 99.1 | 88 | 15 | 6000 | 40(4.0) | 3567(35) | 3168(31) | 0.018 | 6.1 | 3 |
| KY-646T | 99.1 | 88 | 15 | 6000 | 40(4.0) | 3567(35) | 3168(31) | 0.018 | 6.1 | 3 |
| KY-846T | 135.3 | 125 | 20 | 5500 | 40(4.0) | 4870(47.7) | 4500(44.1) | 0.035 | 11.8 | 3.9 |
| KY-852T | 135.3 | 125 | 20 | 5500 | 40(4.0) | 4870(47.7) | 4500(44.1) | 0.035 | 11.8 | 3.9 |
| KY-1068T | 182.7 | 169.5 | 25 | 4500 | 40(4.0) | 6577(64.5) | 6102(59.8) | 0.08 | 17.8 | 4.2 |
| KY-1075T | 182.7 | 169.5 | 25 | 4500 | 40(4.0) | 6577(64.5) | 6102(59.8) | 0.08 | 17 | 4.2 |
| KY-1287T | 249.3 | 232.8 | 30 | 3800 | 40(4.0) | 8975(87.9) | 8380(82.1) | 0.11 | 26.5 | 4.5 |
| KY-1291T | 249.3 | 232.8 | 30 | 3800 | 40(4.0) | 8975(87.9) | 8380(82.1) | 0.11 | 24.8 | 4.5 |
| KY-1511T | 356.5 | 335.3 | 30 | 3000 | 40(4.0) | 12830(125.7) | 12070(118.3) | 0.38 | 56.6 | 7.0 |
| KY-1512T | 356.5 | 335.3 | 30 | 3000 | 40(4.0) | 12830(125.7) | 12070(118.3) | 0.38 | 49.5 | 7.0 |
中实回转油缸
适合不需要通孔、强调结构紧凑和刚性匹配的夹紧系统，常用于不需要长料通过主轴的液压夹持场景。

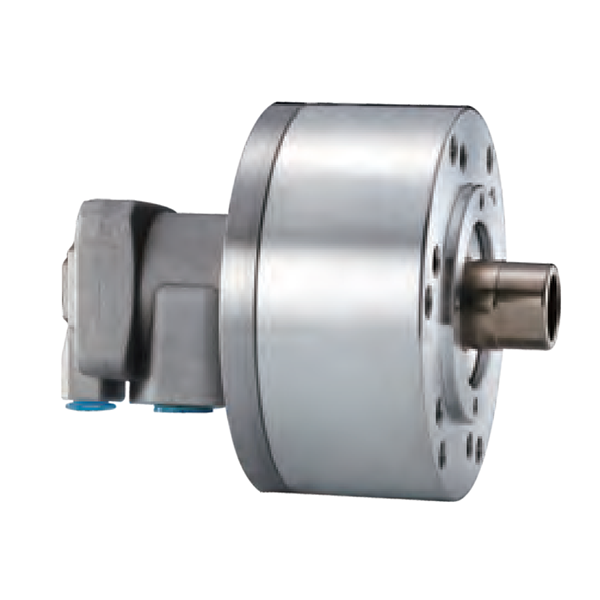

中实回转油缸产品外观和配套关系示意。

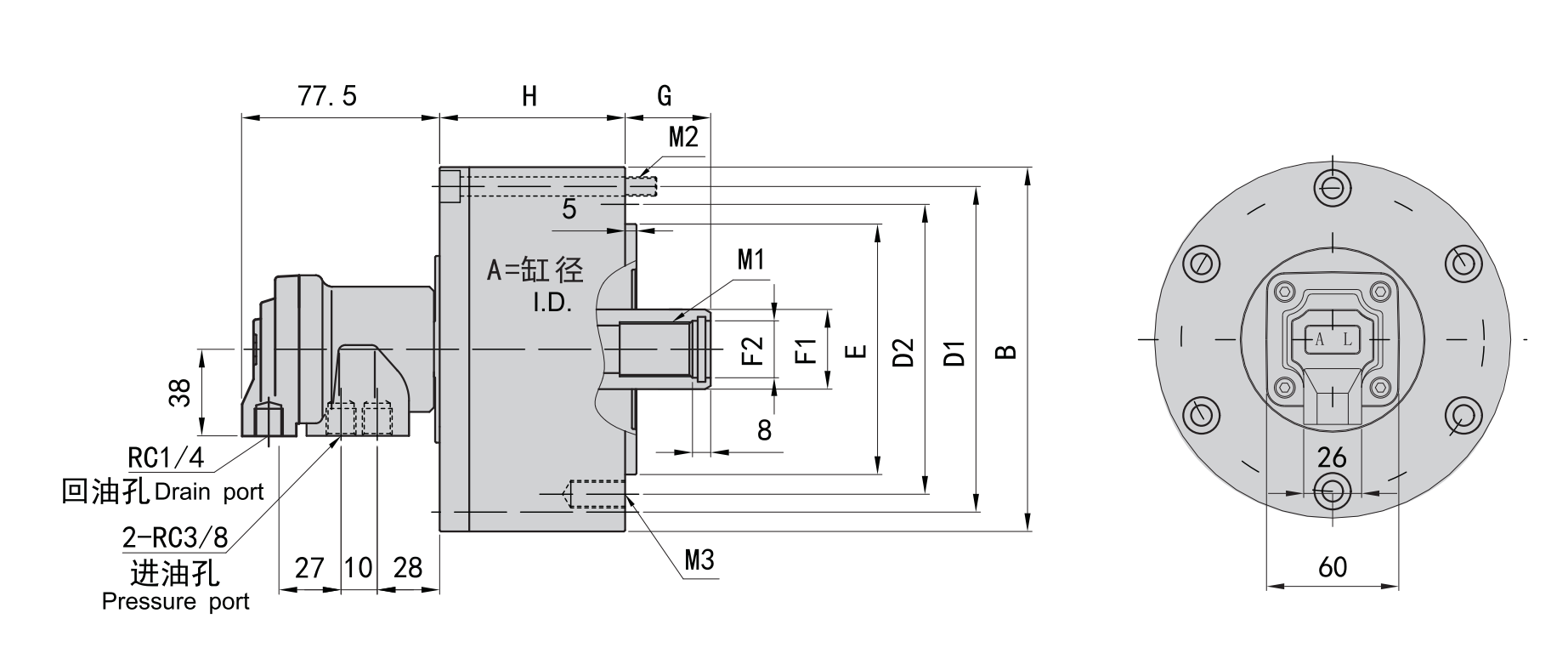

中实回转油缸外形尺寸、拉杆连接和安装尺寸示意。
| 型号 | A | B | D1 | D2 | E(H7) | F1 | F2(H8) | G max | G min | H | M1 | M2 | M3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SY-75H | 75 | 107 | 90 | 90 | 65 | 28 | 21 | 45 | 30 | 60 | M20*35 | M8*60 | 6-M8*16 |
| SY-100H | 100 | 135 | 115 | 100 | 80 | 28 | 21 | 45 | 25 | 77 | M20*35 | M8*75 | 6-M10*20 |
| SY-125H | 125 | 160 | 140 | 130 | 110 | 35 | 25 | 50 | 25 | 85 | M24*40 | M8*85 | 6-M12*20 |
| SY-150H | 150 | 190 | 170 | 130 | 110 | 45 | 31 | 55 | 25 | 98 | M30*45 | M10*100 | 12-M12*24 |
| SY-200H | 200 | 245 | 220 | 145 | 120 | 55 | 37 | 70 | 35 | 118 | M36*60 | M10*125 | 12-M16*30 |
| SY-250H | 250 | 296 | 275 | 200 | 160 | 60 | 37 | 100 | 40 | 156 | M36*60 | M12*160 | 12-M20*30 |
| 型号 | 推侧活塞面积 cm² | 拉侧活塞面积 cm² | 活塞行程 (mm) | 极限转速 r/min | 最大使用压 Mpa(kgf/cm²) | 最大推侧拉力 KN(kgf) | 最大拉侧拉力 KN(kgf) | 惯量 kg.m² | 重量 kg |
|---|---|---|---|---|---|---|---|---|---|
| SY-75H | 41.7 | 37 | 15 | 6000 | 40(4.0) | 1500(14.7) | 1330(13) | 0.02 | 3.2 |
| SY-100H | 75.4 | 70.8 | 20 | 5000 | 40(4.0) | 2710(26.6) | 2550(25) | 0.04 | 4.8 |
| SY-125H | 119.6 | 111.5 | 25 | 5000 | 40(4.0) | 4300(42.1) | 4010(39.3) | 0.06 | 7.2 |
| SY-150H | 173.6 | 159.2 | 30 | 5000 | 40(4.0) | 6250(61.2) | 5730(56.2) | 0.1 | 9.8 |
| SY-200H | 314.1 | 290.4 | 35 | 4000 | 40(4.0) | 11300(110.8) | 10454(102.4) | 0.25 | 15.7 |
| SY-250H | 485.7 | 462.3 | 60 | 2000 | 40(4.0) | 17500(171.5) | 16640(163.0) | 0.52 | 45.5 |
表中尺寸用于初步核对油缸通孔、拉力、行程、安装尺寸和最高转速。实际选型时，还需结合卡盘型号、主轴通孔、拉杆规格、液压站压力和设备转速确认。
订购回转油缸时，请提供机床型号、液压卡盘型号、主轴通孔、拉杆规格、夹紧行程、目标拉力、液压压力和最高转速。
选型与询价需提供的信息
- 机床型号；
- 液压卡盘型号；
- 主轴通孔尺寸；
- 是否需要棒料或管料通过主轴；
- 中空或中实油缸需求；
- 拉杆规格和连接尺寸；
- 夹紧行程和目标拉力；
- 液压站压力；
- 最高转速和加工方式；
- 现用油缸照片和铭牌信息。
常见问题
回转油缸在液压卡盘系统中起什么作用？
回转油缸通过液压压力和拉杆带动卡盘夹紧与松开，是液压卡盘系统中的驱动部件。
中空回转油缸和中实回转油缸怎么选？
需要棒料、管料或长料通过主轴时，通常选择中空回转油缸；不需要长料通过主轴时，可评估中实回转油缸。
回转油缸需要和卡盘一起选吗？
需要。油缸行程、拉力、连接尺寸和通孔尺寸都要与卡盘、拉杆和主轴条件匹配。
只看油缸型号能直接替换吗？
不建议只看型号。还需要核对安装尺寸、拉杆连接、通孔尺寸、夹紧行程、拉力、转速和液压压力。
中空回转油缸适合哪些加工？
适合棒料、管料或长料通过主轴的加工，常用于中空液压卡盘和连续送料车削场景。
中实回转油缸适合哪些加工？
适合不需要长料通过主轴的夹紧系统，可用于常规液压卡盘夹紧和部分设备改造项目。
选型时为什么要确认液压站压力？
液压站压力会影响油缸输出拉力和卡盘夹紧力。压力条件不匹配会影响夹紧稳定性和使用安全。
询价需要提供哪些资料？
请提供机床型号、卡盘型号、主轴通孔、拉杆规格、油缸类型、夹紧行程、目标拉力、液压压力和最高转速。
