手动卡盘 · 重型四爪单动

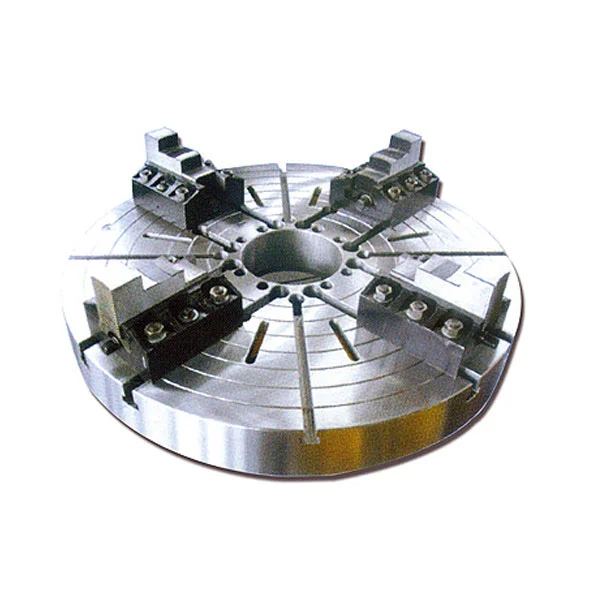

四爪重型卡盘 Heavy-Duty 4-Jaw Independent Chuck

四爪重型卡盘适合大型车床、立式车床和重型工件的手动夹持。四个夹爪可单独调整，便于对大型圆件、方形件、不规则工件和偏心件进行找正。

产品概述

四爪重型卡盘面向大直径、大重量和重切削工件的装夹场景。产品采用四爪单动结构，每个夹爪可独立调整，适合大型圆件、方形件、不规则毛坯和需要人工找正的工件。

该系列适用于大型卧式车床、立式车床和重型车削工位。选型时应重点核对卡盘外径、主轴鼻端、设备承载、工件重量、夹持范围、安装空间和允许转速。

以下资料用于核对四爪重型卡盘的卡盘外径、安装尺寸、夹持范围、卡盘高度、安装孔位和净重。具体规格以产品样本和出厂技术资料为准。

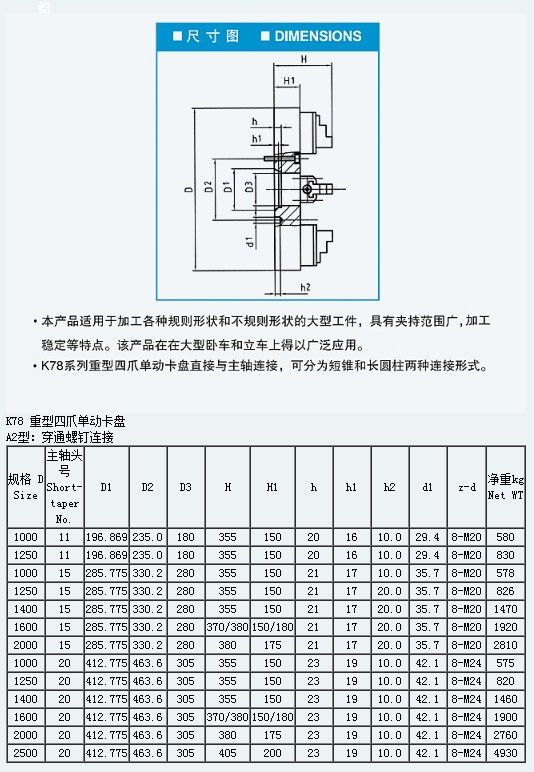

四爪重型卡盘安装尺寸、夹爪结构和孔位示意。

K78 四爪重型卡盘—主要规格与安装尺寸参数
规格D Size	主轴鼻端号 Short-taper No.	D1	D2	D3	H	H1	h	h1	h2	d1	z-d	净重kg Net WT
1000	11	196.869	235.0	180	355	150	20	16	10.0	29.4	8-M20	580
1250	11	196.869	235.0	180	355	150	20	16	10.0	29.4	8-M20	830
1000	15	285.775	330.2	280	355	150	21	17	10.0	35.7	8-M20	578
1250	15	285.775	330.2	280	355	150	21	17	20.0	35.7	8-M20	826
1400	15	285.775	330.2	280	355	150	21	17	20.0	35.7	8-M20	1470
1600	15	285.775	330.2	280	370/380	150/180	21	17	20.0	35.7	8-M20	1920
2000	15	285.775	330.2	280	380	175	21	17	20.0	35.7	8-M20	2810
1000	20	412.775	463.6	305	355	150	23	19	10.0	42.1	8-M24	575
1250	20	412.775	463.6	305	355	150	23	19	10.0	42.1	8-M24	820
1400	20	412.775	463.6	305	355	150	23	19	10.0	42.1	8-M24	1460
1600	20	412.775	463.6	305	370/380	150/180	23	19	10.0	42.1	8-M24	1900
2000	20	412.775	463.6	305	380	175	23	19	10.0	42.1	8-M24	2760
2500	20	412.775	463.6	305	405	200	23	19	10.0	42.1	8-M24	4930

表中尺寸用于初步核对卡盘外径、安装孔位、卡盘高度和净重。实际选型时，还需结合机床承载、主轴鼻端、工件重量、夹持范围和允许转速确认。

订购四爪重型卡盘时，请提供机床型号、主轴鼻端信息、卡盘外径、工件重量、工件尺寸、夹持范围和加工方式。

四爪重型卡盘适合哪些设备？

适合大型卧式车床、立式车床和重型车削工位。选型时需要核对机床承载、主轴鼻端和安装空间。

四爪重型卡盘适合哪些工件？

适合大型圆件、盘类件、环形件、方形件、不规则工件和需要找正的重型工件。

四爪重型卡盘和普通四爪单动卡盘有什么区别？

四爪重型卡盘更面向大规格和重负载工件，选型时对卡盘重量、工件重量、设备承载和安装空间要求更高。

四爪重型卡盘能做偏心件吗？

可以。四个夹爪可分别调整，适合偏心件、不规则件和需要人工找正的工件。

选型时为什么要确认机床承载？

大规格卡盘本身重量较高，加上工件重量后会影响主轴、导轨和设备安全。选型时应按机床允许承载核对。

参数表是否可以直接作为最终选型依据？

参数表可用于初步核对尺寸。正式选型还需要结合主轴鼻端、工件重量、转速、加工负载和现场安装空间确认。

是否适合批量加工？

可用于批量加工，但四爪单动结构需要人工找正。若节拍要求很高，应评估工装或自动夹紧方案。

询价需要提供哪些资料？

请提供机床型号、主轴鼻端、卡盘外径、工件重量、工件图纸、夹持范围、加工方式和现用卡盘照片。
