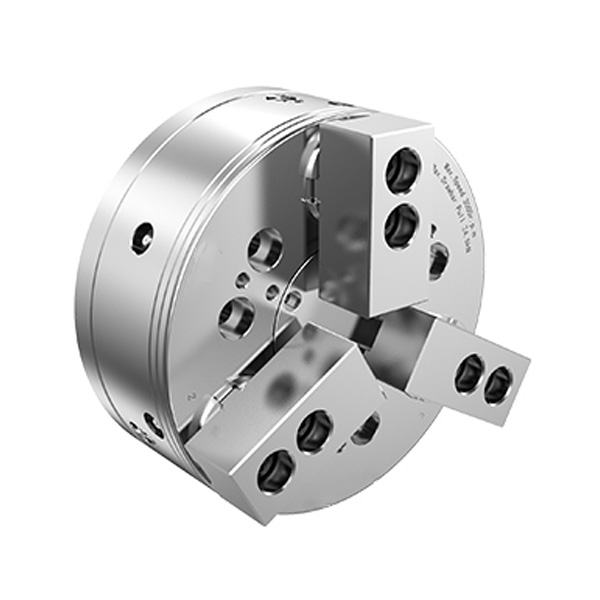

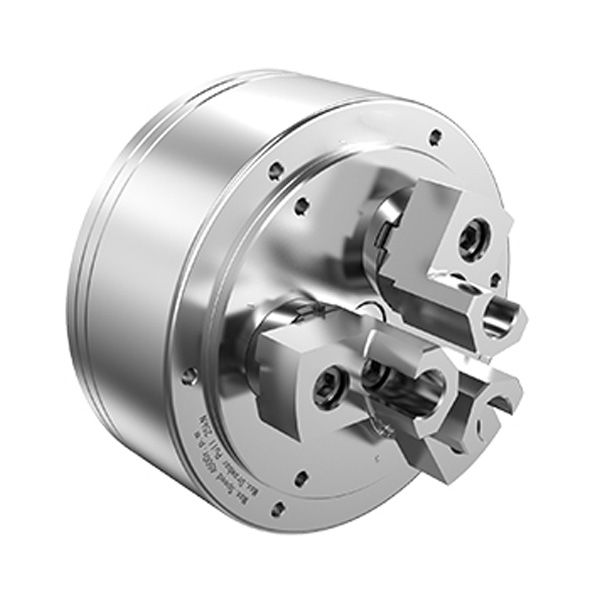

产品主图
产品概述
斜拉 / 后拉式液压卡盘通过夹紧时的后拉动作，使工件向定位面贴紧。与普通夹紧方式相比，它更关注轴向定位、端面贴合和加工长度稳定性，适合对端面基准和长度一致性要求较高的零件。
该类卡盘需要结合工件定位面、夹持面、主轴鼻端、拉杆行程、回转油缸和加工负载确认。斜拉型和后拉型结构不能简单通用，应按工件定位方式和设备条件核对。
核心特点
后拉贴紧定位面
夹紧时通过后拉动作使工件靠向定位面，有助于提高轴向定位稳定性。
适合端面基准加工
适用于端面贴合要求高、加工长度要求高或需要控制轴向位置的工件。
有助于减少外圆干涉
在部分工件中，可通过定位面和夹持结构减少外圆夹持对加工区域的影响。
需按工件定位方式选型
选型时应核对定位面、夹持面、拉杆行程、回转油缸和设备安装条件。
适用场景
- 加工长度要求高的轴套类工件；
- 端面贴合和端面定位要求高的工件；
- 需要贴紧定位面后再加工的工况；
- 需要避让外圆加工区域的工件；
- 数控车床液压夹紧和批量加工；
- 旧后拉式液压卡盘替换。
参数与尺寸资料
以下资料用于核对斜拉 / 后拉式液压卡盘的外形尺寸、安装尺寸、夹持范围、后拉结构和适配条件。具体规格以产品样本和出厂技术资料为准。
| 型号 | 主轴鼻端号 | A | B | C (H6) | D | D1 | D2 | E | E1 | F | G | H | J | J1 | K | L1 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| max | min | ||||||||||||||||
| 3PB-06 | A5 | 165 | 85 | 140 | 104.8 | 82.56 | 116 | 5 | 15 | 35 | 30 | 15 | 35 | 32 | 13 | 55 | 13 |
| 3PB-08 | A5 | 210 | 100 | 170 | 133.4 | 104.8 | 23 | 45 | 27 | 7 | 38 | 37 | 16 | 75 | 17 | ||
| A6 | 106.38 | 150 | 17 | ||||||||||||||
| 3PB-10 | A6 | 254 | 110 | 220 | 171.4 | 133.4 | 25 | 55 | 31 | 11 | 41 | 48 | 20 | 85 | 19 | ||
| A8 | 139.72 | 190 | 18 | ||||||||||||||
| 型号 | 主轴鼻端号 | 楔心行程（mm) | 爪行程(直径）mm | 许用推拉力 KN (kgf) | 最大夹紧力 KN (kgf) | 极限转速 r/min | 夹紧范围（mm) | 惯量 kg·m2 | 重量 kg | 适用油缸 | 最大使用压力 MPa (kgf/cm²) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3PB-06 | A5 | 15 | 7.8 | 9(910) | 25(2550) | 3500 | 22-165 | 0.05 | 16.8 | 75Q | 2.5（25） |
| 3PB-08 | A5 | 20 | 10.3 | 16（1630） | 45（4590） | 3000 | 28-210 | 0.14 | 28.9 | 100Q | 2.2（22） |
| A6 | 27.1 | ||||||||||
| 3PB-10 | A6 | 20 | 10.3 | 21（2140） | 60（6120） | 2500 | 35-254 | 0.36 | 53.5 | 125Q | 1.9（19） |
| A8 | 51.5 |
表中尺寸用于初步核对卡盘外径、安装尺寸、夹持范围和适配条件。实际选型时，还需结合定位面、夹持面、主轴鼻端、拉杆行程、回转油缸和加工负载确认。
订购斜拉 / 后拉式液压卡盘时，请提供工件图纸、定位面要求、加工长度要求、夹持位置、机床型号、主轴鼻端、拉杆和回转油缸信息。
选型与询价需提供的信息
- 工件图纸；
- 定位面和端面基准要求；
- 加工后长度要求；
- 夹持位置和夹持面；
- 机床型号和主轴鼻端；
- 拉杆规格和行程；
- 回转油缸型号；
- 液压压力和加工方式；
- 现用卡盘照片和安装尺寸。
资料支持
如已使用同类卡盘，建议一并提供现用卡盘照片、安装尺寸和现场工况说明，便于更快核对配置。
相关产品
FAQ
斜拉 / 后拉式液压卡盘适合哪些工件？
适合端面贴合要求高、加工长度要求高、需要靠向定位面夹紧的轴套类、盘类和部分特殊工件。
后拉式液压卡盘和普通液压卡盘有什么区别？
普通液压卡盘主要完成径向夹紧；后拉式液压卡盘在夹紧过程中会使工件向定位面贴紧，更适合需要轴向定位的工况。
斜拉和后拉是一种结构吗？
两者都与拉紧定位有关，但具体结构和受力方式可能不同。实际选型应按工件定位方式、设备结构和样本资料核对。
这种卡盘能改善加工长度稳定性吗？
在定位面和夹持条件合适的情况下，后拉贴紧动作有助于提高轴向定位一致性，从而改善加工长度稳定性。
是否需要配回转油缸？
通常需要与回转油缸、拉杆和液压站配套使用。卡盘、拉杆和油缸的行程需要一起核对。
能否直接替换普通液压卡盘？
不能只按外径替换。需要核对主轴鼻端、拉杆行程、回转油缸、定位面、夹持范围和加工方式。
适合自动上下料吗？
可用于自动上下料，但需要确认工件放置、定位面贴合、夹紧动作顺序和自动化节拍。
询价需要提供哪些资料？
请提供工件图纸、定位面要求、加工长度要求、夹持位置、机床型号、主轴鼻端、拉杆规格和回转油缸型号。
