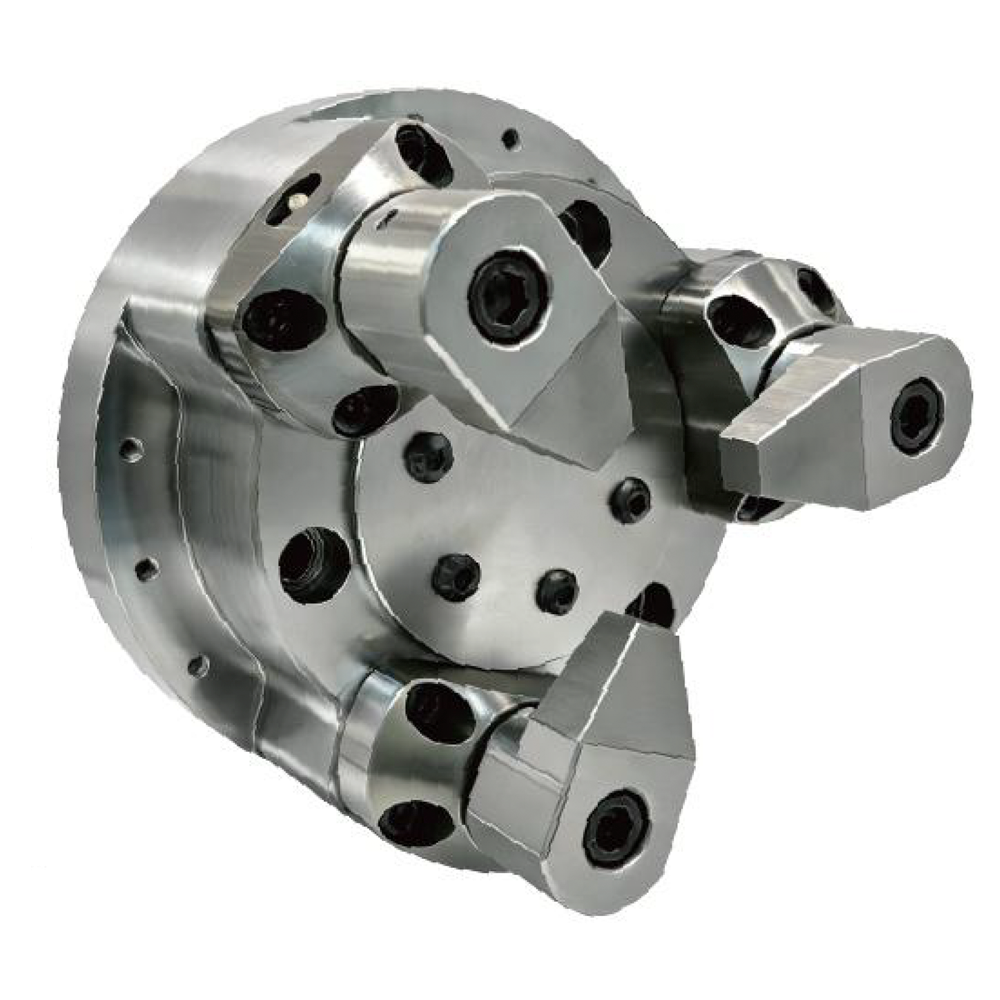

产品主图
产品概述
指型 / 端面夹持卡盘用于常规外圆夹持不方便的工件。通过指型夹爪或端面支撑结构，可在工件端面、局部台阶或特定接触面完成夹持与定位，减少对外圆加工区域的干涉。
该类卡盘通常需要结合工件图纸、端面结构、夹持位置、支撑面、避让区域和加工方式确认。选型时应重点核对夹爪形状、夹持行程、端面定位方式、工件刚性和切削负载。
核心特点
适合端面和局部夹持
可从工件端面、台阶或局部接触面进行支撑和夹持，适合特殊结构工件。
减少外圆夹持干涉
当外圆需要加工或不便夹持时，可通过端面或指型夹爪避让加工区域。
可按工件定制夹爪
指型夹爪形状和接触位置可按工件图纸、夹持面和加工要求确认。
适合专用工装配套
适用于特殊零件加工、专用机床夹具和液压自动夹紧系统。
适用场景
- 端面夹持和轴向定位；
- 外圆不便夹持的工件；
- 需要避让外圆加工区域的零件；
- 带台阶、凸缘或局部接触面的工件；
- 特殊形状工件液压夹持；
- 专用机床和自动夹紧工装。

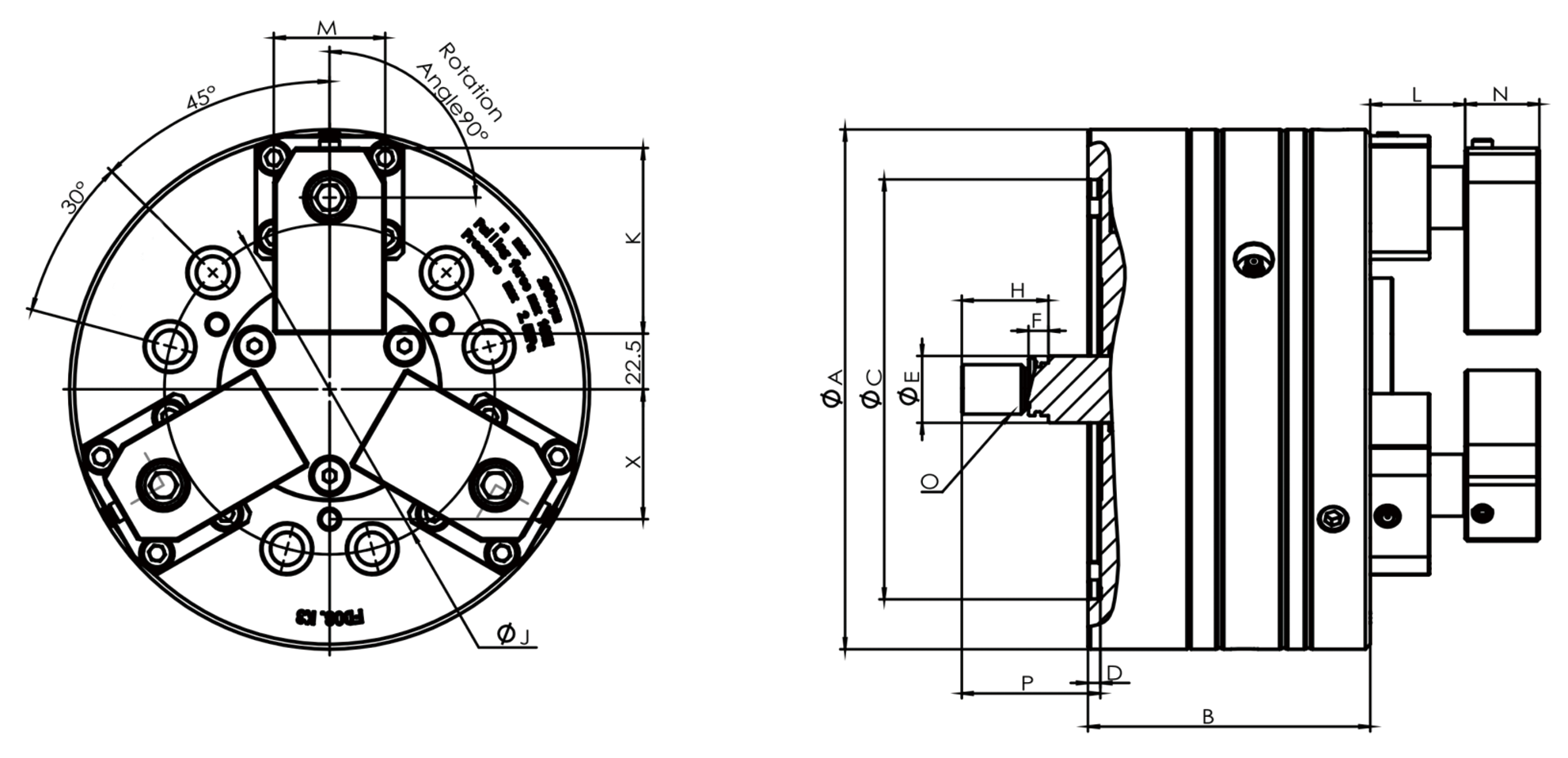

参数与尺寸资料
以下资料用于核对指型 / 端面夹持卡盘的外形尺寸、夹爪结构、安装尺寸、夹持行程和适配条件。具体规格以产品样本和出厂技术资料为准。
| 型号 | A | B | C | D | E | F | H | I | N | O | P |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FK-08 | 210 | 110 | 170 | 5 | 30 | 8 | 35 | 38.3–58.3 | 30 | M20*2.5 | 56–76 |
| FK-10 | 254 | 120 | 220 | 5 | 30 | 8 | 35 | 38.3–58.3 | 30 | M20*2.5 | 56–76 |
| 型号 | 爪回转行程 [mm] | 爪垂直行程 [mm] | 爪补偿 [mm] | 最大夹紧力 [kN] | 最高转速 [rpm] | 净重 [kg] |
|---|---|---|---|---|---|---|
| FK-08 | 12 | 8 | 2 | 21 | 2900 | 28 |
| FK-10 | 12 | 8 | 2 | 26 | 2400 | 37 |
表中尺寸用于初步核对卡盘外径、安装尺寸、夹爪结构和夹持行程。实际选型时，还需结合工件端面结构、支撑位置、夹爪形状、主轴鼻端和加工负载确认。
订购指型 / 端面夹持卡盘时，请提供工件图纸、端面结构、可夹持位置、需避让区域、机床型号、主轴鼻端和加工方式。
选型与询价需提供的信息
- 工件图纸或三维模型；
- 端面结构和可接触区域；
- 需要避让的加工区域；
- 夹持位置和支撑面；
- 工件材料、重量和尺寸；
- 计划使用的卡盘外径；
- 机床型号和主轴鼻端；
- 液压压力和加工方式；
- 现用夹持方案和问题。
资料支持
如已使用同类卡盘，建议一并提供现用卡盘照片、安装尺寸和现场工况说明，便于更快核对配置。
相关产品
FAQ
指型 / 端面夹持卡盘适合哪些工件？
适合外圆不便夹持、端面需要定位、带台阶或局部接触面的工件，也适合需要避让加工区域的特殊零件。
端面夹持和普通外圆夹持有什么区别？
普通卡盘多从外圆夹紧工件；端面夹持可从端面、台阶或局部接触面支撑工件，减少对外圆加工区域的干涉。
指型夹爪可以定制吗？
通常需要根据工件图纸、接触面、避让区域和加工负载确认夹爪形状，部分项目需要定制夹爪。
这种卡盘适合自动夹紧吗？
适合。液压驱动可用于自动夹紧和松开，但需要核对夹爪行程、端面支撑和工件定位稳定性。
选型时为什么要提供工件图纸？
指型 / 端面夹持卡盘与工件端面、台阶和接触区域关系很大，图纸有助于确认夹爪形状和夹持位置。
能否替代二爪或三爪液压卡盘？
要看工件结构。常规圆形工件通常仍可使用三爪液压卡盘；外圆不便夹持或需要端面支撑时，可评估指型 / 端面夹持卡盘。
是否适合重切削？
需要结合工件刚性、夹持面、支撑面积、夹爪结构和液压压力确认。重切削工况应提供加工负载和工件图纸进行核对。
询价需要提供哪些资料？
请提供工件图纸、端面结构、可夹持区域、避让要求、机床型号、主轴鼻端、加工方式和现用夹持问题。
