手动三爪卡盘 · A 型主轴鼻端连接

三爪自定心卡盘（A 型） 3-Jaw Self-Centering Chuck, Type A

三爪自定心卡盘（A 型）适用于 A1/A2 类主轴鼻端连接的车床夹持场景。产品采用三爪同步夹紧结构，可快速夹持圆棒、圆管、六角料和常规回转类工件，适合需要按主轴鼻端号直接核对安装尺寸的设备。

提交项目需求获取技术资料

产品概述

三爪自定心卡盘（A 型）是在三爪同步自定心结构基础上，针对 A 型主轴鼻端连接进行配置的手动卡盘。工件夹紧时，三个夹爪同步移动，便于快速建立中心位置，适合通用车削、维修替换和批量生产。

A 型卡盘选型时，应重点核对主轴鼻端号、安装孔位、中心定位尺寸、卡盘外径和卡盘高度。对于已有 A1/A2 主轴鼻端的车床，可按设备接口和工件夹持范围匹配对应规格。

核心特点

适配 A 型主轴鼻端
用于 A1/A2 类主轴鼻端连接场景，安装前可按主轴鼻端号、孔位和定位尺寸进行核对。
三爪同步自定心
三个夹爪同步移动，适合圆棒、圆管、六角料和常规回转工件的快速装夹。
连接尺寸清晰
参数表按 A1 / A2 连接形式列出尺寸，便于客户与车床主轴鼻端和安装孔位对照。
适合替换和设备配套
适合已有 A 型主轴接口的车床维修替换，也适合新设备按接口选配手动三爪卡盘。

适用场景

A1/A2 主轴鼻端车床配套；
普通车床和数控车床的圆件夹持；
圆棒、圆管、六角料的外圆加工；
已有 A 型接口设备的卡盘更换；
需要按主轴鼻端号核对安装尺寸的项目；
中小批量车削加工。

参数与尺寸资料

以下资料用于核对三爪自定心卡盘（A 型）的主轴鼻端号、安装尺寸、定位尺寸、安装孔位和净重。具体数值以产品样本和出厂技术资料为准。

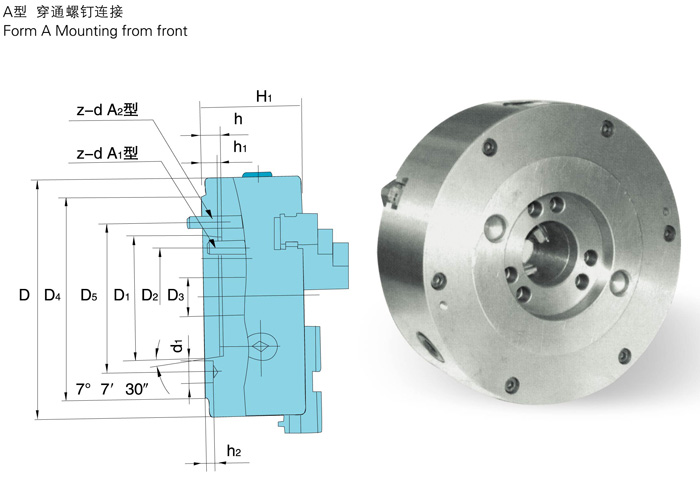

三爪自定心卡盘（A 型）主轴鼻端连接、安装尺寸和孔位示意。

A1 型连接参数

三爪自定心卡盘（A 型）—A1 / A2 主轴鼻端安装参数
Size	D	D1	D2	D3	D4	D5	H1	h	h1	h2	d1	z-d	净重 Net WT
200/A:5 200C/A:5 200A/A:5	200	82.563	61.9	40	133	104.8	84	14.288	12	6.5	16.3	3-M10	17
250/A:6 250C/A:6 200A/A:6	250	106.375	82.6	55	165	133.4	98	15.875	13	6.5	19.5	6-M12	31
325/A:6 325C/A:6 325A/A:6	325	106.375	82.6	55	165	133.4	106	15.875	13	6.5	19.5	6-M12	30
325/A:8 325C/A:8 325A/A:8	325	139.719	111.1	78	210	171.4	106	17.462	14	8	24.2	6-M16	52
380/A:8 380C/A:8 380A/A:8	380	139.719	111.1	78	210	171.4	118	17.462	14	8	24.2	6-M16	53
500/A:11	500	196.869	165.1	125	280	235	135	19.050	16	10	29.4	6-M20	159
500/A:15	500	285.775	247.6	200	380	330.2	135	20.638	17	10	35.7	6-M24	159

A2 型连接参数

三爪自定心卡盘（A 型）—A1 / A2 主轴鼻端安装参数
Size	D	D1	D3	D4	D5	H	h	h1	h2	d1	z-d	净重 Net WT
200/A:4 200C/A:4 200A/A:4	200	63.513	60	108	82.6	86	—	10	6.5	14.7	3-M10	17
500/A:11	500	196.869	190	280	235	135	20	16	10	29.4	6-M20	159

A 型参数表按 A1 和 A2 连接形式列出。选型时需核对主轴鼻端号、安装孔位、中心定位尺寸、卡盘外径和机床允许安装空间。

订购三爪自定心卡盘（A 型）时，请提供主轴鼻端号、A1 或 A2 连接形式、机床型号、工件直径范围和加工方式。

选型与询价需提供的信息

机床型号；
主轴鼻端号；
A1 或 A2 连接形式；
卡盘外径需求；
工件直径范围和材料；
夹持长度和加工方式；
是否需要软爪或特殊夹爪；
现用卡盘照片和背面安装尺寸。

常见问题

三爪自定心卡盘（A 型）适合哪些车床？

适合 A1/A2 类主轴鼻端连接的普通车床和数控车床。选型前需要确认主轴鼻端号、安装孔位和卡盘外径。

A 型三爪卡盘和直止口三爪卡盘怎么选？

已有 A1/A2 主轴鼻端接口时，优先核对 A 型卡盘；需要通过过渡法兰连接时，通常按直止口卡盘和法兰方案核对。

A1 和 A2 有什么区别？

A1 和 A2 都属于 A 型主轴鼻端连接形式，安装孔位和连接方式不同。实际选型应以机床主轴鼻端标识和尺寸为准。

A 型三爪卡盘适合夹哪些工件？

适合圆棒、圆管、六角料、轴类和套类等常规回转工件，适用于通用车削和批量装夹。

参数表里的主轴鼻端号怎么用？

主轴鼻端号用于匹配车床接口。确认机床接口后，再对照表中的 D、D1、D2、D3、孔位和净重等尺寸。

A 型卡盘能直接替换旧卡盘吗？

可按旧卡盘外径、主轴鼻端号、安装孔位和中心定位尺寸核对。提供旧卡盘背面照片和尺寸，有助于确认替换方案。

可以配软爪吗？

可根据型号确认软爪配置。若工件表面容易夹伤，或需要二次修爪保证贴合，可在询价时说明软爪需求。

询价需要提供哪些资料？

请提供机床型号、主轴鼻端号、A1/A2 连接形式、卡盘外径、工件图纸或直径范围、加工方式和现用卡盘照片。
