三爪立式中实气动卡盘 3-Jaw Vertical Solid Pneumatic Chuck

三爪立式中实气动卡盘内置动力气缸，由卡盘体侧面供气实现夹紧与松开，省去拉杆结构，适用于钻、铣床及加工中心等机床。可按项目讨论非标配置。

产品概述

三爪立式中实气动卡盘将驱动气缸置于卡盘体侧向，省去拉杆，适合钻铣及加工中心等台面夹持短件或中实工况。夹紧范围与允许压力随型号变化，请结合工件包络与机床布置核对下表。

性能参数
规格	爪行程 t（直径）	最大夹紧力 kN	最大撑紧力 kN	许用压力 MPa	夹紧范围 mm	撑紧范围 mm	净重 kg
BK110SL	3.7	14	7.4	0.4～0.8	2–115	15–120	8.2
BK130SL	3.2	21.2	11.5	0.4～0.8	2–130	20–140	12
BK160SL	3.7	36.5	19.3	0.4～0.8	2–170	20–180	17.6
BK200SL	4.2	53.8	30.7	0.4～0.8	5–210	20–240	27.6
BK250SL	4.8	73.2	46.9	0.4～0.8	10–260	30–280	40
BK320SL	8.5	116.6	78.3	0.4～0.8	10–350	40–360	81
BK400SL	11.5	158.2	102.9	0.4～0.8	15–420	50–430	160

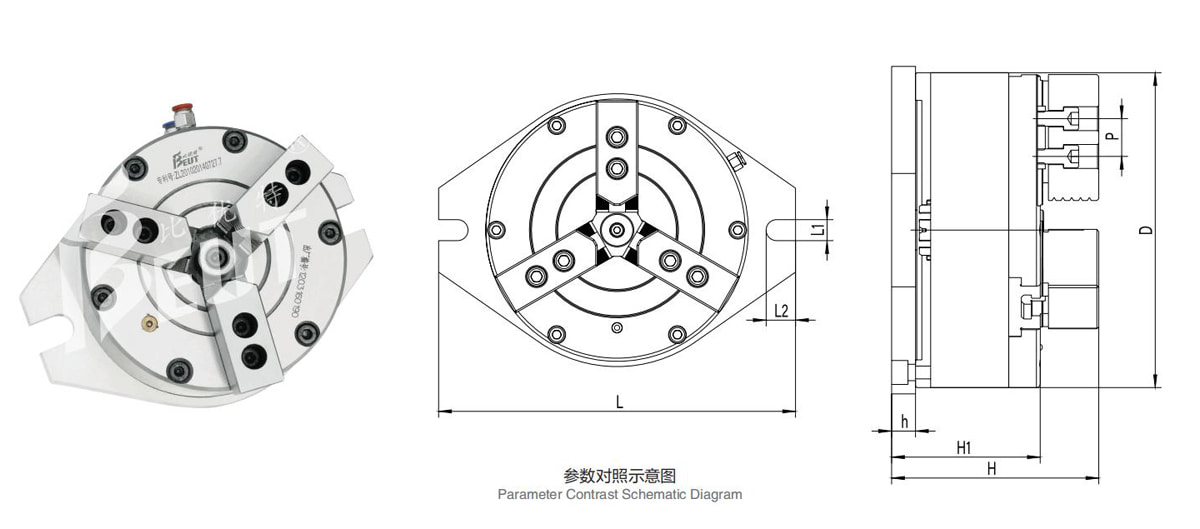

尺寸参数（mm）
规格	D	L	L1	L2	H	H1	h	p	动力模块齿形	对应卡爪型号
BK110SL	115	165	13	18.5	125	100	19	16	1×53°	BK110Z1
BK130SL	135	205	18	24	142	111	19	18	1×53°	BK130Z1
BK160SL	172	238	20	28	148	112	19	20	1×53°	BK160Z1
BK200SL	210	290	20	28	152	116	19	25	1×53°	BK200Z1
BK250SL	250	340	20	28	164	118	19	30	1×53°	BK250Z1
BK320SL	325	415	20	28	202	141	25	32	1.5×60°	BK320Z2-60
BK400SL	400	500	20	28	242	171	30	40	1.5×60°	—

注：BK400SL 以上底板外形均为圆形；以上数据为标准参数，也可根据客户特殊要求设计。

部分规格和卡爪配置可按项目需求确认。

立式中实与中空如何取舍？

需贯穿长棒料时优先考虑通孔系列；以短件夹持为主且更注重台面布置时，可对比中实系列。

立式中实与前置通孔系列如何分工？

立式路线多用于钻铣等工作台夹持；主轴端前置通孔系列面向车削主轴配套。最终以设备类型、接口与工艺路线为准。

侧向进气在询价时要确认什么？

结合台面空间与护线需求确认接头规格与耐压等级，并规划减压、过滤与排水，避免杂质进入阀件。
