三爪中实气动卡盘 3-Jaw Solid Pneumatic Chuck

车削常用的三爪中实气动卡盘，覆盖多档规格。卡盘体与气压驱动协同工作，夹紧力、极限转速与允许压力随型号变化，请以下表为准，并结合机床鼻端与爪型配置评估。

产品概述

三爪中实气动卡盘是车削外圆夹持的常用方案，气压驱动爪体开合，规格覆盖多档夹紧范围与转速。选型请对照工件直径包络、机床主轴接口及现场气压，并在需要棒料贯穿时另行评估通孔或半通孔系列。

性能参数
规格	爪行程 t（直径）	最大夹紧力 kN	最大撑紧力 kN	许用压力 MPa	极限转速 r/min	夹紧范围 mm	撑紧范围 mm	净重 kg
BK110SQ	3.7	14	7.4	0.4～0.8	4800	2–115	15–120	6
BK130SQ	3.2	21.2	11.5	0.4～0.8	4800	2–130	20–140	9
BK160SQ	3.7	36.5	19.3	0.4～0.8	4200	2–170	20–180	14
BK200SQ	4.2	53.8	30.7	0.4～0.8	5000	5–210	20–240	22.6
BK250SQ	4.8	73.2	46.9	0.4～0.8	2800	10–260	30–280	33.4
BK320SQ	8.5	116.6	78.3	0.4～0.8	2300	10–350	40–360	73
BK400SQ	11.5	158.2	102.9	0.4～0.8	1000	15–420	50–430	128
BK500SQ	20	203.9	138.6	0.4～0.8	1000	20–520	50–530	200

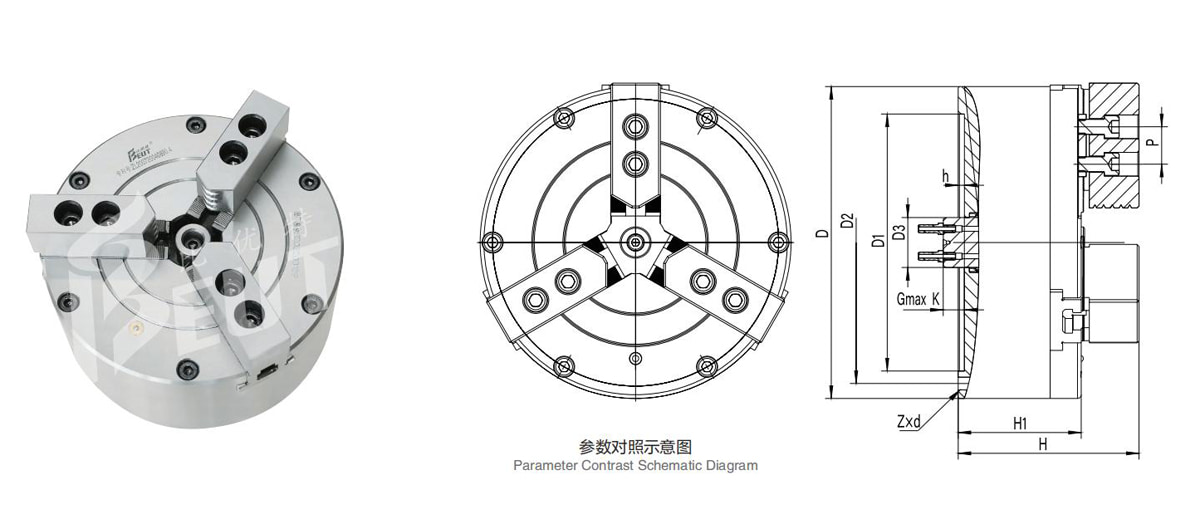

尺寸参数（mm）
规格	D	D1	D2	d	H	H1	h	Gmax K	Zxd	动力模块齿形	对应卡爪型号
BK110SQ	115	72	102	22	106	81	3	17	3-M8	1×53°	BK110Z1
BK130SQ	135	95	108	25	123	92	4.5	15.5	3-M8	1×53°	BK130Z1
BK160SQ	172	130	142	25	129	93	4.5	17.5	3-M8	1×53°	BK160Z1
BK200SQ	210	165	180	32	133	97	5	17	3-M10	1×53°	BK200Z1
BK250SQ	250	206	226	40	145	99	5	17	3-M12	1×53°	BK250Z1
BK320SQ	325	270	290	50	177	116	5	29	6-M12	1.5×60°	BK320Z2-60
BK400SQ	400	340	368	60	212	141	6	33	6-M16	1.5×60°	—
BK500SQ	500	440	465	70	256	183	6	34	6-M16	3×60°	—

注：以上数据为标准参数，也可根据客户特殊要求设计。

部分规格和卡爪配置可按项目需求确认。

中实三爪与通孔系列如何按零件初选？

需长棒贯穿时优先考虑通孔或半通孔等系列；以中实外圆夹持为主时，可对比中实三爪规格表中的夹紧范围与极限转速。

工作气压波动对夹紧力有什么影响？

在有效夹持面积一定时，气压偏低会削弱可获得的夹紧力；建议按现场稳定气压核对参数表并预留裕度。

软爪与硬爪切换要注意什么？

切换后应复核夹持面贴合、跳动与行程余量；量产前可用小批量试切验证稳定性。
