被动超精密膜片卡盘（后驱动型） Ultra-precision passive diaphragm chuck, rear-actuated type

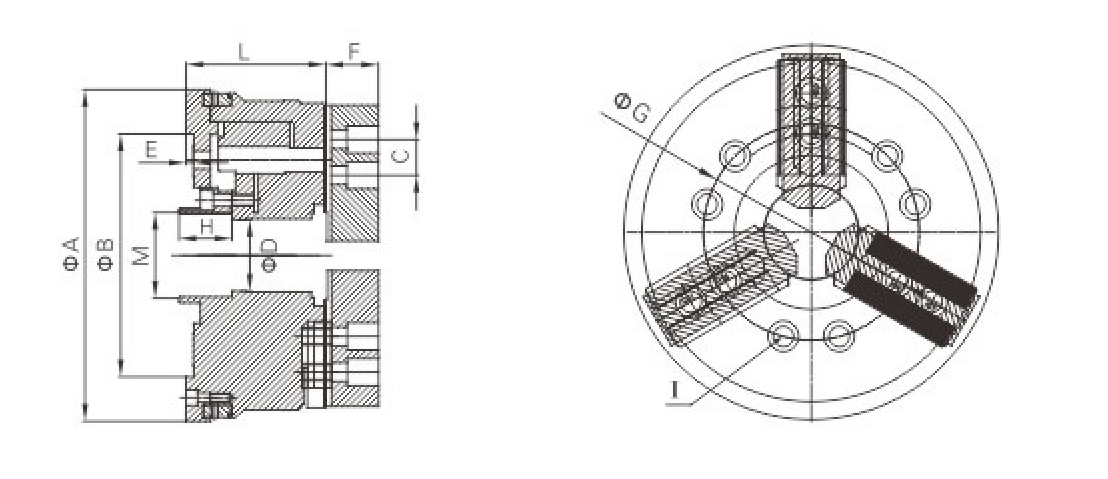

产品概述

被动超精密膜片卡盘（后驱动型）为被动式、后拉式的膜片卡盘完整夹持单元。工作时由后端气压或液压拉杆机构提供轴向力，经传动机构使膜片发生弹性变形，从而在前端对工件实施稳定夹紧；反向动作则实现松开。前端夹持区域结构紧凑，适合安装空间受限的精密机床接口、专用夹具与自动化工装。

本系列重复精度可达 3 µm 以内，并采用高密封结构，有利于防水防尘，适合高精度外圆、薄壁件、易变形件以及对重复装夹稳定性要求高的精密车削、磨削与检测装夹。本系列使用压力为 2～7 kg/cm²，JP 系列与 JD-60～JD-150 等夹爪型号配套，便于按工件直径、夹持长度和加工节拍选用。

核心特点

• 3 µm 以内重复精度

  重复定位精度可达 3 µm 以内，适合薄壁件、易变形件及批量重复装夹的精密加工与检测，有助于保持装夹一致性与工艺稳定性。

• 后拉式 / 后驱动型结构

  驱动力从后端传入，沿后拉式传力路径传递，带动膜片产生弹性变形，在前端完成对工件的夹紧；反向动作时膜片回弹即可松开。前端夹持区域可布置得较为紧凑，适合机床接口与工装空间有限、又需要从后部布置驱动链的场景。

• 高密封，防水防尘

  高密封设计有利于阻隔切削液、粉尘侵入夹持模块，适合长期精密使用与对清洁度较敏感的应用环境。

• JP 系列与 JD 夹爪配套

  JP 型号与 JD-60～JD-150 等夹爪规格按样本对应；在 2～7 kg/cm² 使用压力与给定夹持行程范围内，可按工件直径段与夹持长度选择配套 JD 夹爪，便于换型与备件管理。

适用场景

• 精密车削中的薄壁件、易变形件外圆与台阶加工——以膜片弹性夹持降低夹伤与变形风险。
• 薄壁类零件需要稳定夹紧、又要兼顾节拍与表面质量的产线或试制场景。
• 车床类设备上进行薄壁件车削，要求重复装夹一致性高、换型方便的批产与小批量混线。
• 外圆磨等精密磨削工序，需要稳定基准与高重复精度的膜片式精密夹持。
• 磨床类精密磨削产线，夹持模块需与高密封、耐污染的运行环境相匹配。
• 内圆磨等孔系精密加工，配合工艺节拍进行稳定的重复装夹。
• 精密加工场景下的套类、盘类、环类零件，需要精密膜片夹头类方案提供的 µm 级装夹表现。
• 精密检测装夹与工序间复检，需要重复装夹膜片卡盘类方案保持数据可比性；同时适合与自动化抽检、三坐标等检测节拍衔接。

选型与询价需提供的信息

• 工件图纸（含关键尺寸与公差）。
• 夹持直径与夹持长度。
• 工件材料与热处理状态。
• 壁厚与刚性敏感部位说明（薄壁、易变形特征）。
• 表面质量与防夹伤要求。
• 目标加工工序（车削、磨削、检测等）与节拍目标。
• 机床型号、主轴或工作台接口形式及可借用空间。
• 夹具或工装的安装空间边界、与相邻刀具/自动化机构的干涉限制。
• 后端驱动方式（气压或液压拉杆路径）、可用行程与接口规格。
• 气压或液压清洁度、稳压与安全联锁条件；期望的 JP 规格或已备 JD 夹爪型号。
