产品概述
本页所述膜片筒夹为筒夹式膜片卡盘的配套筒夹，属可更换夹持元件，不是完整卡盘，也不同于卡爪式拉杆膜片卡盘、固定式膜片卡盘或被动后驱动型膜片卡盘本体。须与具有对应接口与行程的筒夹式膜片卡盘（内置气缸）等夹持单元配套使用，按工件直径段、夹持长度、夹持面及配套卡盘型号选用合适规格。
核心特点
-
µ 级重复精度
膜片筒夹具备 µ 级重复精度，配合筒夹式膜片卡盘使用，可提升重复装夹稳定性，并减少薄壁件与精密表面的夹持变形风险，适合对重复定位、夹持稳定性和表面保护有较高要求的精密加工。
-
一体式结构
一体式结构，适于长期使用的精密夹持零件；同一套系可提供内涨夹持与外夹持两种配置形式。
-
JD 系列规格
JD 系列划分多个直径档（如 JD-60、JD-70、JD-100、JD-150），每档区分外夹型与内涨型参数。
-
配套选型清晰
可按配套卡盘型号、工件直径、夹持长度和外夹 / 内涨方式选择对应 JD 系列规格，便于备件管理和换型。
适用场景
- 已与或可配置筒夹式膜片卡盘产线，需按工件规格更换筒夹的场合。
- 对薄壁件、易变形件或重复定位要求较高的车削、精加工夹持。
- 需在外夹与内涨两种基准之间，按样本选定对应膜片筒夹型号的场景。
具体型号与机床、卡盘本体的适配关系以样本与技术资料为准。
关键参数与尺寸资料

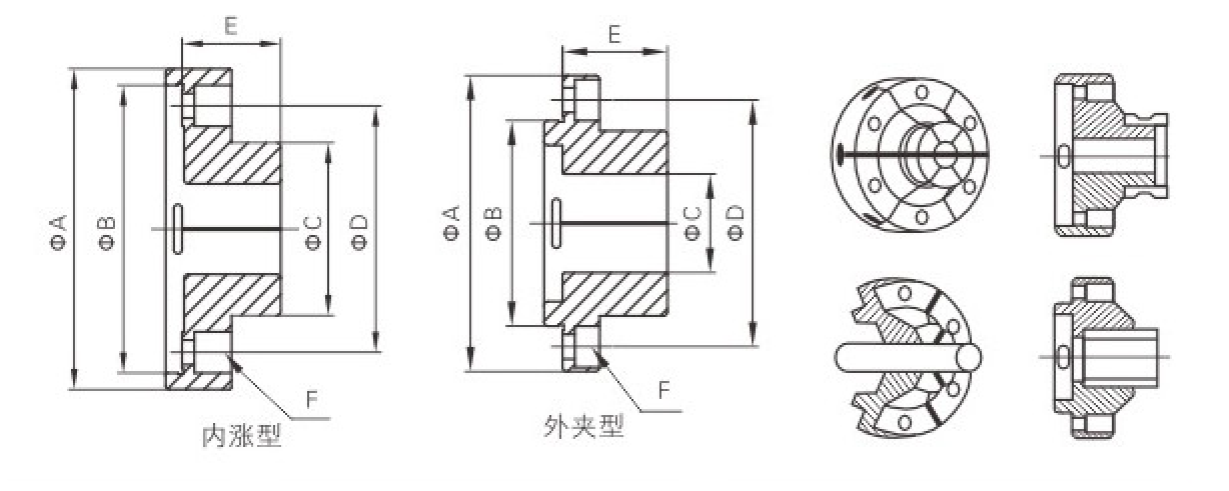

产品说明：膜片筒夹为精密夹持元件，膜片周向开槽形成弹性变形区；内涨型在工件内孔中胀紧，外夹型对外圆周向包络夹紧。装机与拆卸须遵循配套卡盘制造商要求。附图标注的外形与安装尺寸与下表 ΦA、ΦB、ΦD、E、F 各栏对应；夹持范围仅以下表 C 夹持范围 行为准。表格数值摘自现行产品目录。
尺寸代号说明：结构示意图中的 ΦA、ΦB、ΦD、E、F 表示膜片筒夹外形、安装与连接相关尺寸代号；下表参数行中的 C 表示该型号的夹持范围（mm），与示意图字母含义不同，请勿混读。具体到各型号的夹持范围，以下表所列 C 值为准。
| 参数 | JD-60 | JD-70 | JD-100 | JD-150 | ||||
|---|---|---|---|---|---|---|---|---|
| 外夹型 | 内涨型 | 外夹型 | 内涨型 | 外夹型 | 内涨型 | 外夹型 | 内涨型 | |
| ΦA（mm） | 65 | 70 | 75 | 80 | 105 | 110 | 155 | 160 |
| ΦB（mm） | 45 | 60 | 50 | 70 | 80 | 100 | 120 | 150 |
| C 夹持范围（mm） | 3–60 | 6–80 | 3–100 | 6–140 | 3–150 | 6–170 | 5–200 | 10–220 |
| ΦD（mm） | 52 | 52 | 60 | 60 | 90 | 90 | 135 | 135 |
| E（mm） | 20 | 20 | 22 | 22 | 29 | 29 | 35 | 35 |
| F（安装孔） | 6-M4 沉头孔 | 6-M4 沉头孔 | 6-M5 沉头孔 | 6-M5 沉头孔 | 8-M5 沉头孔 | 8-M5 沉头孔 | 8-M6 沉头孔 | 8-M6 沉头孔 |
| 夹持长度 | 按需求加长 | |||||||
订购提示：表中数据摘自现行产品目录；非标规格与夹持长度可按工件和加工需求配置。产品若有规格更新，以最新版样本为准。订购前请提供配套卡盘型号与目标夹持范围，便于匹配 JD 系列筒夹。
选型与询价需要提供的信息
- 拟配套或已有的筒夹式膜片卡盘型号与接口
- 工件图纸、直径与公差、夹持长度与夹持面说明
- 选用外夹型或内涨型及目标夹持范围
- 材料、切削条件与节拍目标
常见问题
膜片筒夹和筒夹式膜片卡盘是同一个东西吗？
不是。膜片筒夹是可更换的夹持元件，需与筒夹式膜片卡盘（夹持单元）配套使用；不能单独承担完整卡盘的安装接口与驱动传递功能。
外夹型和内涨型怎么区分？
外夹型以膜片周向包络夹紧工件外圆；内涨型在工件内孔中胀紧。选型需结合工件基准面、直径范围与配套卡盘型号，按样本参数表核对。
询价时需要提供哪些信息？
建议提供配套卡盘型号或主轴接口说明、工件直径与公差、夹持长度、夹持面与材料、加工负载与节拍目标，便于推荐合适筒夹规格与适配关系。
表格中的夹持长度为何写「按需求加长」？
不同规格可按工件夹持长度和配套卡盘型号选择。选型时请提供工件图纸、配套卡盘型号和夹持要求，便于推荐合适规格。
