膜片卡盘（卡爪式 / 拉杆驱动） Jaw-Type Diaphragm Chuck

BD-P 系列为拉杆驱动的膜片卡盘：以膜片弹性变形传递夹持力，传动环节无相对滑动，有助于在长期使用中保持精度表现。结构密封性较好，可降低粉尘与切削液侵入风险（仍与工况与维护有关）。在合适的型号、安装条件与加工工况下，可实现较高重复定位精度，具体指标以产品参数和实际工况为准。

产品概述

BD-P 为拉杆驱动的卡爪式膜片卡盘，依靠膜片弹性传递夹持力，密封结构有助于车削现场的防护需求。请在确认主轴接口、推拉行程与夹持范围后，对照本页尺寸与性能表选型。

极限转速与最大推拉力以对应型号为边界；异常冲击与超范围装夹仍可能造成膜片元件损伤。

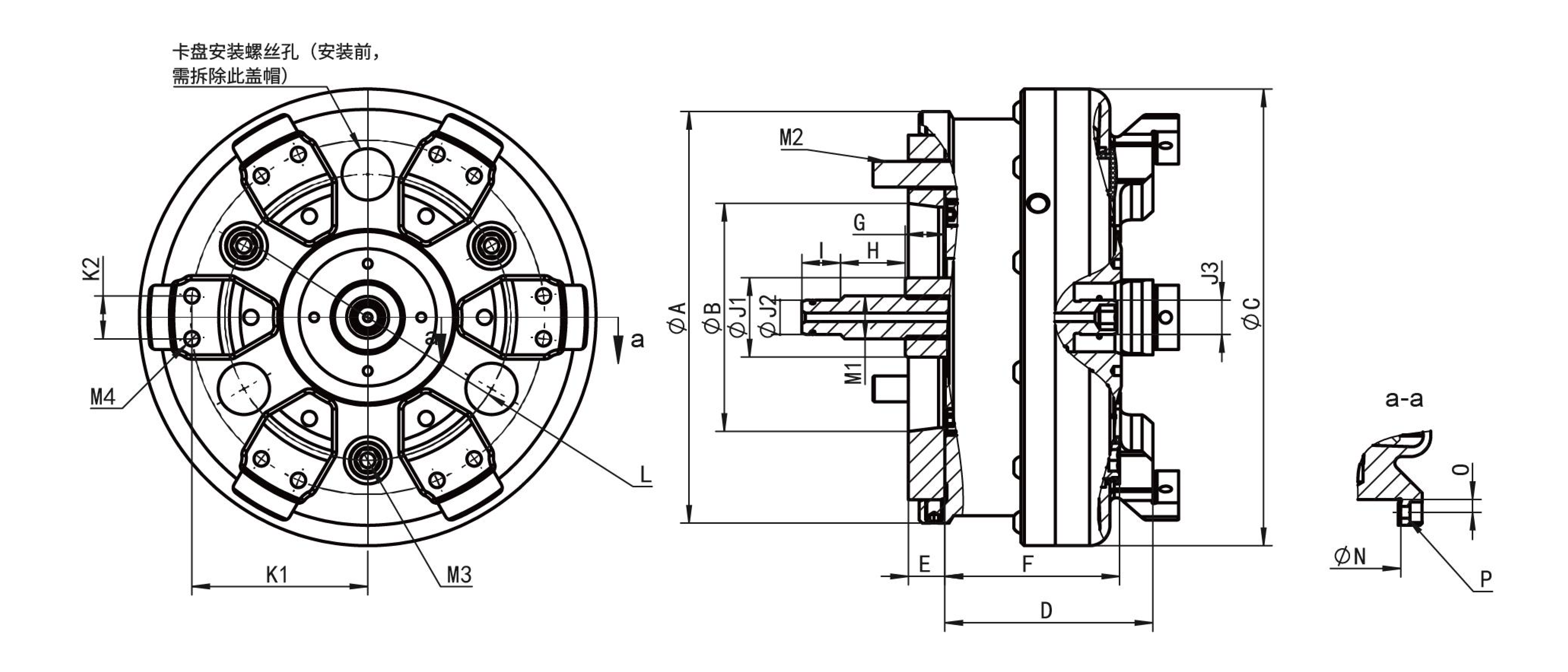

尺寸参数（二）mm
型号	J2	K1	K2	L	M1	M2	M3	M4	N(H6)	O	P
BD-P138-76	12	45	14	104.8	M16	3-M6	3-M6	3-2XM5	110	5	3-φ4.5
BD-P213-143	16	82	20	133.4	M20	3-M12	3-M8	6-2XM8	185	6	3-φ4.5
BD-P251-181	19	99	22	171.4	M24	3-M16	3-M10	6-2XM8	220	6	3-φ4.5
BD-P327-148	19	135	30	171.4	M24	3-M16	3-M10	6-2XM10	300	7	3-φ4.5

性能参数
型号	接口	卡爪行程（直径）mm	卡爪数量	夹紧范围 mm	最大推拉力 kN(kgf)	极限转速 r/min	重量 kg
BD-P138-76	A2-4	0.45	3	6.4–76	19.6(2000)	4500	9.3
BD-P138-76	A2-5	0.45	3	6.4–76	19.6(2000)	4500	8.8
BD-P213-143	A2-5	0.5	6	76–143	34.3(3500)	4000	20
BD-P213-143	A2-6	0.5	6	76–143	34.3(3500)	4000	19.5
BD-P251-181	A2-6	0.5	6	114–181	42.6(4380)	3500	30.5
BD-P251-181	A2-8	0.5	6	114–181	42.6(4380)	3500	29
BD-P327-148	A2-8	0.5	6	150–248	54.9(5600)	3000	50
BD-P327-148	A2-11	0.5	6	150–248	54.9(5600)	3000	57.5

部分规格和卡爪配置可按项目需求确认。

膜片卡盘适合哪些工件？

常见于薄壁、易夹伤及对夹持均匀性有要求的精密车削件；具体是否适用仍需结合工件图纸、切削负载与接口空间评估。

拉杆行程与机床不匹配会有什么风险？

可能导致夹不紧或释放不到位，并增加膜片元件损伤风险；建议在询价阶段提供主轴拉杆图纸与目标推拉位置。

日常点检建议关注哪些现象？

关注夹持异响、重复定位漂移或推拉阻力突变；发现异常应停机检查并在必要时寻求技术支持。
