膜片卡盘 / 膜片夹头 · 固定式高精度夹持

超精密固定式膜片卡盘 Ultra-precision fixed diaphragm chuck

超精密固定式膜片卡盘面向高精度外圆、薄壁件和易变形件夹持，以膜片弹性变形实现稳定夹紧与高重复定位，重复定位精度可达 3 µm 以内。请准备工件图纸、夹持直径、夹持长度、材料和机床接口，便于核对 JAS 系列规格、安装尺寸与配套 JD 夹爪。

产品概述

超精密固定式膜片卡盘（JAS 系列）为固定安装的膜片卡盘单元，内置气缸直驱，通过膜片弹性变形实现稳定夹紧与松开。固定式结构适合安装在加工中心、钻削台面、非标夹具和多工位夹具基板上，用于高精度外圆、薄壁件、易变形件和重复定位要求高的精密加工。

本系列重复定位精度可达 3 µm 以内，适合精密盘类、环类、薄壁类和高精度回转类工件。多个卡盘可通过基板组合成多工位夹具，用于批量加工、分序加工和多件同时装夹，有助于提升装夹效率并保持批量重复定位稳定。

产品说明：JAS 系列为固定式膜片卡盘，以空压驱动内置气缸，通过膜片弹性变形实现工件夹紧。外形、安装与连接尺寸见结构图及下表；具体装配与气路须按样本与技术资料执行。

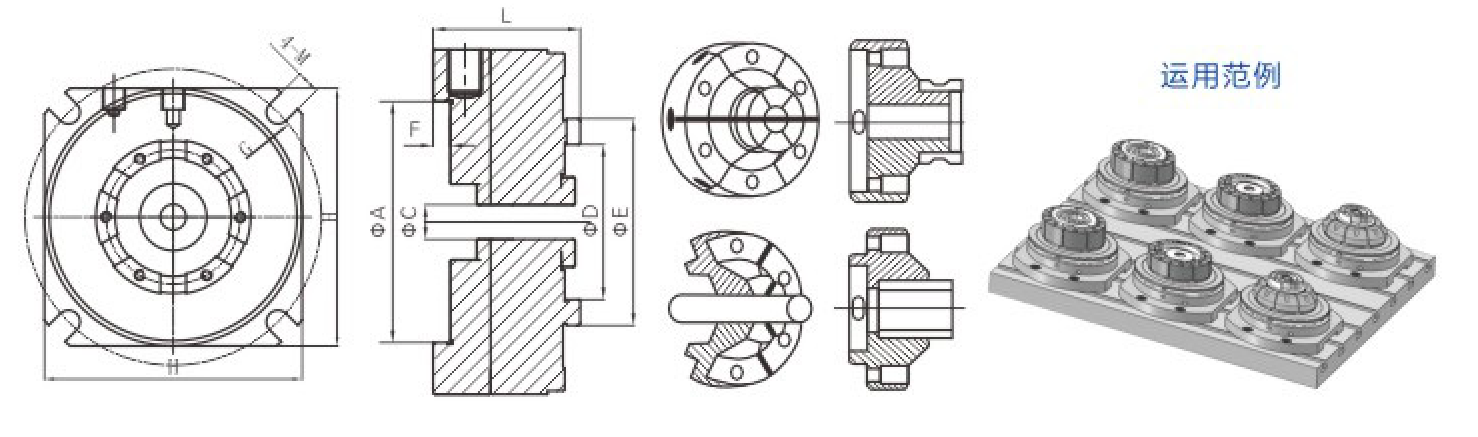

尺寸代号说明：结构图中 ΦA、ΦC、ΦD、ΦE、F、ΦG、H、L、M 等为外形、安装与连接相关尺寸代号；表格中的对应列与结构图代号一致。4-M 安装孔等细节以结构图标注为准。

JAS 系列 — 型号与尺寸参数
产品型号	ΦA	ΦC	ΦD	ΦE	F	ΦG	H	L	M	驱动方式	使用压力 (kg/cm²)	夹持行程 (mm)	使用夹爪型号
JAS4-60	70	10	45	60	5	120	100	42.7	7	空压	2～7	0.1	JD-60
JAS5-70	100	15	50	70	5	170	150	49.2	9	空压	2～7	0.3	JD-70
JAS6-100	150	35	80	100	5	195	177	54.3	11	空压	2～7	0.3	JD-100
JAS8-150	180	65	120	150	5	245	220	59.8	13	空压	2～7	0.3	JD-150

订购提示：不同型号对应不同安装尺寸、夹持行程与 JD 夹爪型号。请提供工件图纸、夹持直径、夹持长度、台面或工装接口、气源条件和加工工况，便于推荐合适规格。

固定式膜片卡盘适合哪些工件？

适合高精度外圆、薄壁件、易变形件，以及需要高重复装夹的盘类、环类和精密棒料等。可根据工件图纸、夹持直径和加工要求推荐合适规格。

它和膜片筒夹有什么区别？

超精密固定式膜片卡盘是完整卡盘单元；膜片筒夹是可更换夹持元件，需要安装在筒夹式膜片卡盘内使用，二者结构和使用方式不同。

它和筒夹式膜片卡盘有什么区别？

筒夹式膜片卡盘通常用于主轴侧回转夹持，并与膜片筒夹配套；本系列为固定式台面或夹具安装，适合工作台、非标夹具和多工位夹具排。

能否用于薄壁件和易变形件？

可以。膜片弹性夹持有助于降低夹痕与变形风险，适合薄壁件、易变形件和对重复定位要求高的精密加工。

询价需要准备哪些资料？

请提供工件图纸、夹持直径与夹持长度、材料、目标工序、气源接口、安装空间和重复定位要求，便于推荐 JAS 系列规格与配套 JD 夹爪。

是否适合批量重复装夹？

适合。重复定位精度可达 3 µm 以内，有利于批量装夹一致性；可按样本参数、工件节拍和现场工况选择合适规格。
