产品概述

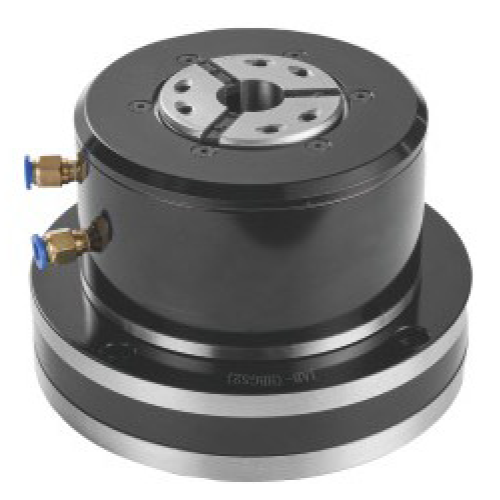

JAB-SK 橡胶筒夹回转型高速夹头是一款面向高速回转夹持的气动橡胶夹头。产品使用橡胶筒夹夹持工件，可减少铁屑和灰尘进入夹持部位，适合需要防屑、快速换型和稳定重复夹持的批量加工场景。
该系列采用热处理钢一体成型本体，轴承负荷低，有利于高转速、低温升和较长使用寿命。筒夹可强制开启，减少卡料；气源中断时夹头可保持自锁状态。若工件需要严格控制轴向长度，可按需求评估轴向零位移配置。
核心特点
橡胶筒夹夹持，防尘防铁屑
夹头使用橡胶筒夹，夹持区域具备较好的防尘和防铁屑能力，有助于减少铁屑进入夹持部位，适合车削、磨削及带有切屑飞溅的回转加工环境。
高速回转结构，温升低
热处理钢一体成型本体配合低负荷轴承结构，有利于高速运转、降低温升，并提升长期使用的稳定性。样本标注本体精度可达 0.005 mm 以内，夹持精度可达 0.015 mm 以内。
强制开启筒夹，减少卡料
双向作用力可实现筒夹强制开启，降低工件松开后卡住的风险。对于批量生产、频繁上下料和多规格工件切换，强制开启结构有助于提升操作稳定性。
断气自锁，可选轴向零位移
气源中断时，夹头可保持自锁状态，适合需要提高装夹安全性的加工场景。对于工件长度控制要求较高的零件，可按实际工况评估轴向零位移配置。
适用场景
- NC 车床、普通车床、磨床的回转夹持；
- 分度盘及 CNC 第四/第五轴回转夹具；
- 批量工件的车削加工；
- 需要防尘、防铁屑的橡胶筒夹夹持场景；
- 需要频繁更换筒夹、快速换型的生产；
- 需要强制开启筒夹、减少卡料的工况；
- 对工件轴向长度控制有要求的外夹工件；
- SK32、SK42、SK52、SK65 橡胶筒夹规格选型。
参数与尺寸资料
以下资料用于核对 JAB-SK 橡胶筒夹回转型高速夹头的型号、安装尺寸、夹持范围、转速、行程、压力条件和适配橡胶筒夹规格。具体数值以对应型号产品样本和出厂技术资料为准。

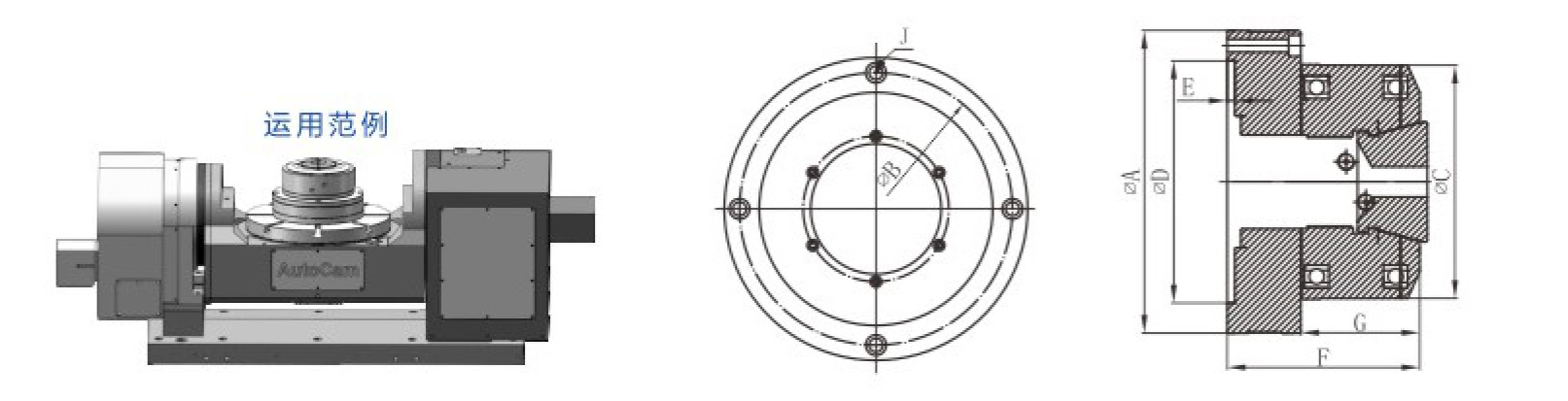

JAB-SK 橡胶筒夹回转型高速夹头安装尺寸、法兰孔位、剖面尺寸和运用示意。
型号与尺寸参数
| 产品型号 | ΦA | ΦB | ΦC | ΦD | E | F | G | J | 最高转速 rpm | 活塞行程 mm | 夹持行程 mm | 夹持扭力 N.m | 使用压力 kg/cm² | 夹持范围 | 使用筒夹 | 夹紧方式 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JAB-SK32 | 170 | 147 | 118 | 130 | 5 | 115 | 61 | 4-M8 沉头孔 | 3000 | 4 | 1.5–2 | 35 | 3–8 | Φ5–32 | SK32 | 后拉 |
| JAB-SK42 | 180 | 160 | 134 | 140 | 5 | 115 | 69 | 4-M8 沉头孔 | 2500 | 4 | 1.5–2 | 20 | 3–8 | Φ5–42 | SK42 | 后拉 |
| JAB-SK52 | 200 | 180 | 154 | 160 | 5 | 127 | 79 | 4-M8 沉头孔 | 2500 | 4 | 1.5–2 | 25 | 3–8 | Φ5–52 | SK52 | 后拉 |
| JAB-SK65 | 210 | 190 | 175 | 170 | 5 | 125 | 73 | 4-M8 沉头孔 | 2000 | 4 | 1.5–2 | 35 | 3–8 | Φ5–65 | SK65 | 后拉 |
表中夹持扭力为样本标注条件下的测试值，用于初步选型参考。实际夹持能力需结合气源压力、橡胶筒夹规格、工件材料、夹持长度、转速和加工方式确认。
订购 JAB-SK 橡胶筒夹回转型高速夹头时，请提供设备类型、主轴鼻端或安装接口、工件直径范围、夹持长度、材料、目标转速、气源压力、是否需要轴向零位移，以及计划使用的 SK 橡胶筒夹规格。
选型与询价需提供的信息
- 设备类型：NC 车床、车床、磨床、分度盘或 CNC 第四/第五轴；
- 主轴鼻端、法兰接口或安装板尺寸；
- 工件图纸、材料、外径范围和夹持长度；
- 工件是否需要控制轴向长度；
- 计划使用的 SK32、SK42、SK52 或 SK65 橡胶筒夹；
- 现场气源压力、控制方式和气路连接条件；
- 目标转速、加工节拍和批量换型频率；
- 是否需要强制开启筒夹以减少卡料；
- 是否需要轴向零位移配置；
- 切削液、铁屑、防尘和防护条件；
- 现用夹具照片、问题描述或替换需求。
常见问题
JAB-SK 适合哪些机床？
JAB-SK 适合 NC 车床、普通车床、磨床、分度盘，以及 CNC 第四/第五轴回转夹具。它属于气动回转型橡胶夹头，适合需要高速回转、快速换型和批量夹持的工况。
JAB-SK 与普通气动回转夹头有什么区别？
普通气动回转夹头多使用金属筒夹或副爪夹持，JAB-SK 使用橡胶筒夹作为夹持元件。橡胶筒夹具备较好的防尘、防铁屑和柔性夹持特点，更适合需要减少卡料、快速更换筒夹和保护工件表面的加工场景。
SK32、SK42、SK52、SK65 怎么选？
主要按工件直径范围、安装空间、目标转速和夹持力要求选择。SK32 适合较小直径工件，SK65 覆盖更大夹持范围；实际选型还要结合工件材料、夹持长度和加工负载确认。
橡胶筒夹夹持有什么优势？
橡胶筒夹可以包覆工件外圆，防尘防铁屑能力较好，且更适合频繁换型和批量夹持。对于容易夹伤、需要稳定定位或希望减少铁屑进入夹持区域的工件，橡胶筒夹是一种更柔性的夹持方式。
强制开启筒夹适合什么工况？
强制开启筒夹适合工件松开后容易卡住、退料不顺或需要连续上下料的场景。批量车削、自动上下料和多规格换型时，强制开启结构有助于减少卡料和停机。
断气自锁是什么意思？
断气自锁是指气源中断时，夹头仍能保持夹持状态，不会立即松开工件。实际安全效果还需要结合设备控制、工件重量、转速和现场安全规范确认。
可选轴向零位移适合哪些工件？
轴向零位移适合需要严格控制工件伸出长度、端面位置或加工基准的零件。若工件长度尺寸要求高，或加工过程中不能接受明显轴向移动，应在询价时说明这一要求。
询价 JAB-SK 需要提供哪些资料？
请提供设备类型、主轴鼻端或安装接口、工件图纸、夹持直径范围、材料、夹持长度、目标转速、气源压力、是否需要轴向零位移，以及计划使用的 SK 橡胶筒夹规格。若有现用夹具照片，也可以一并提供。
